Metabo TS 250 [4/11] Символы на станке

торизованной специализированной

мастерской. Поврежденные выключа-

тели следует заменять в мастерской

сервисной службы. Не эксплуатируй-

те станок с поврежденным выключа-

телем, не обеспечивающим надежно-

го включения и выключения.

• Ручки и органы управления должны

быть всегда сухими и не загрязнен-

ными маслосмазочными материала-

ми.

Опасность, связанная с

шумом!

• Пользуйтесь средствами защиты

органов слуха.

• Обращайте внимание на то, чтобы

распорный клин не погнулся. Дефор-

мированный клин прижимает заготов-

ку к боковой стороне пильного диска,

что приводит к созданию повышенно-

го шума.

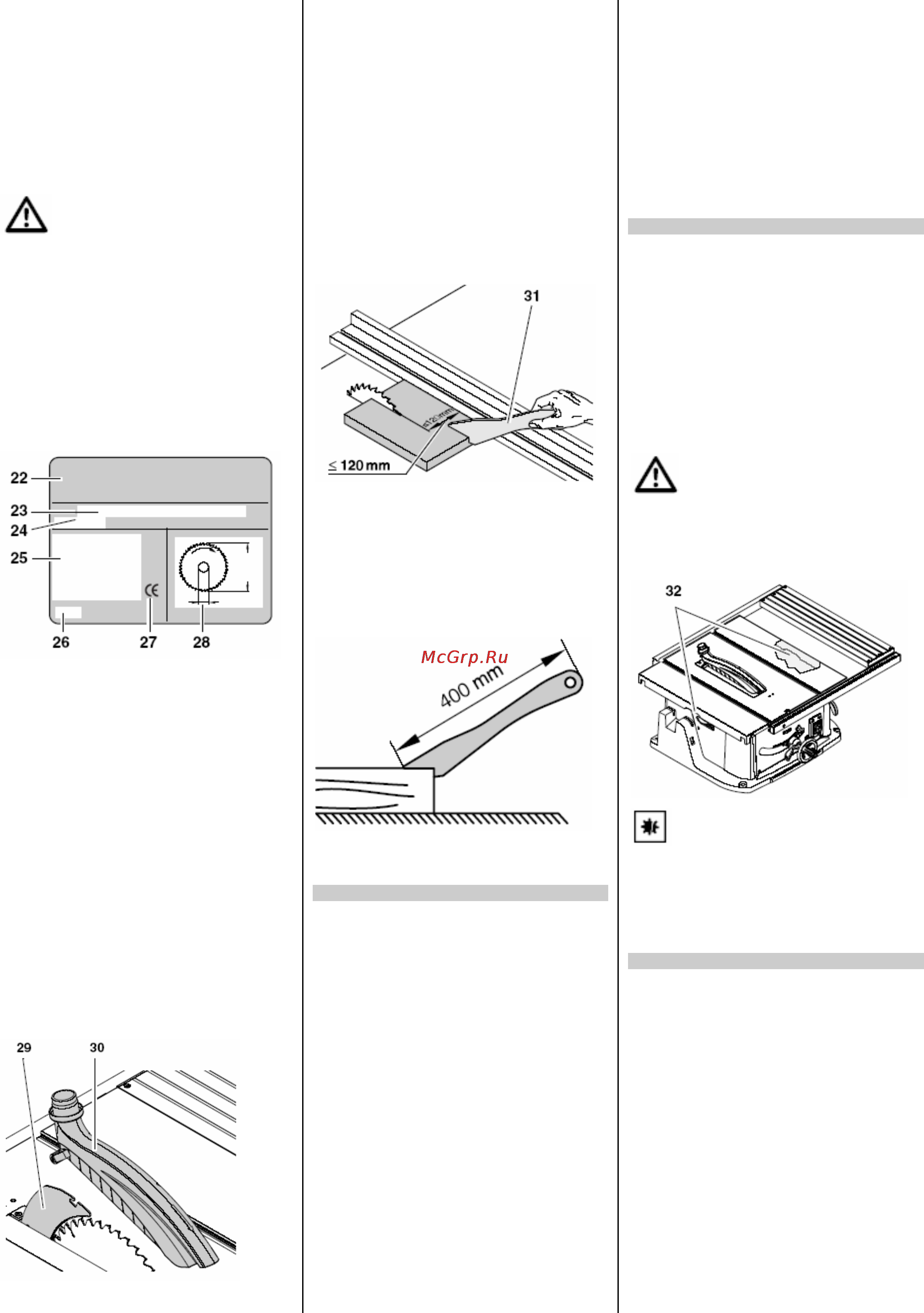

3.3 Символы на станке

Информация на фирменной табличке:

(22) производитель

(23) серийный номер

(24) обозначение станка

(25) параметры электродвигателя (см.

также "Технические характеристики")

(26) год выпуска

(27) знак CE (свидетельство соответствия

станка директивам ЕС – на основании

декларации)

(28) допустимые размеры пильных дисков

3.4 Защитные приспособления

Кожух

Кожух (30) защищает оператора от случай-

ного прикосновения к пильному диску и

разбрасываемых опилок

Работы должны производиться только со

смонтированным кожухом.

Распорный клин

Распорный клин (29) препятствует захвату

заготовки поднимающимися вверх зубьями

и ее отбрасыванию в сторону оператора.

Работы должны производиться только со

смонтированным распорным клином.

Толкатель

Толкатель (31) используется в качестве

вспомогательного приспособления для

подачи заготовок, оберегающего руку от

случайного соприкосновения с пильным

диском.

Толкатель должен применяться во всех

случаях,

когда расстояние между пильным

диском и параллельным упором не превы-

шает 120 мм.

mm = мм

Толкатель следует перемещать под углом

– 30

к поверхности стола станка.

Неиспользуемый толкатель может быть

закреплен на специальном держателе с

боковой стороны станка.

Поврежденный толкатель должен заме-

няться новым.

mm = мм

4 Особенности изделия

− Точная регулировка угла наклона в

пределах от –1,5

до 46,5

− Простота перемещения ограничителя

угла наклона из положений 0

и 45

соответственно в положения 1,5

46,5

− Регулирование высоты пропила (до

77 мм).

− Расположение всех основных органов

управления с лицевой стороны.

− Электронное устройство защиты

электродвигателя отключает его в

случае блокировки (например, вслед-

ствие заклинивания пильного диска).

− Электронное устройство плавного

пуска оберегает электродвигатель.

− Реле минимального напряжения пре-

пятствует самопроизвольному вклю-

чению станка при

восстановлении

электроснабжения после исчезнове-

ния напряжения в сети.

− Компактная конструкция обеспечива-

ет быструю и удобную транспорти-

ровку.

− Угловой и параллельный упоры вхо-

дят в комплект поставки.

− Держатель для пильных дисков и

инструментов, позволяющий также

сматывать электрический кабель.

− Выдвигаемый вбок дополнительный

стол.

5. Транспортировка

• Вращением маховичка полностью

опустить пильный диск.

• Перевести пильный диск в угловое

положение 0

и зафиксировать его в

этом положении рукояткой зажима.

• Снять / отсоединить навесные эле-

менты (кожух, приспособление для

отсасывания стружки).

• Пересылку станка следует, по воз-

можности, осуществлять в ориги-

нальной упаковке.

Опасность защемления

рук!

Для переноски станка пользуйтесь бо-

ковыми ручками (32).

Зафиксируйте выдвинутый расшири-

тель стола рукояткой зажима.

Внимание!

Не пользуйтесь защитными приспособ-

лениями, расширителем стола или эле-

ментами управления для удержания

станка в процессе переноски!

6. Элементы управления

Выключатель

• Выключение = нажатие верхней кноп-

ки (33) выключателя.

• Включение = нажатие нижней кнопки

(34) выключателя.
