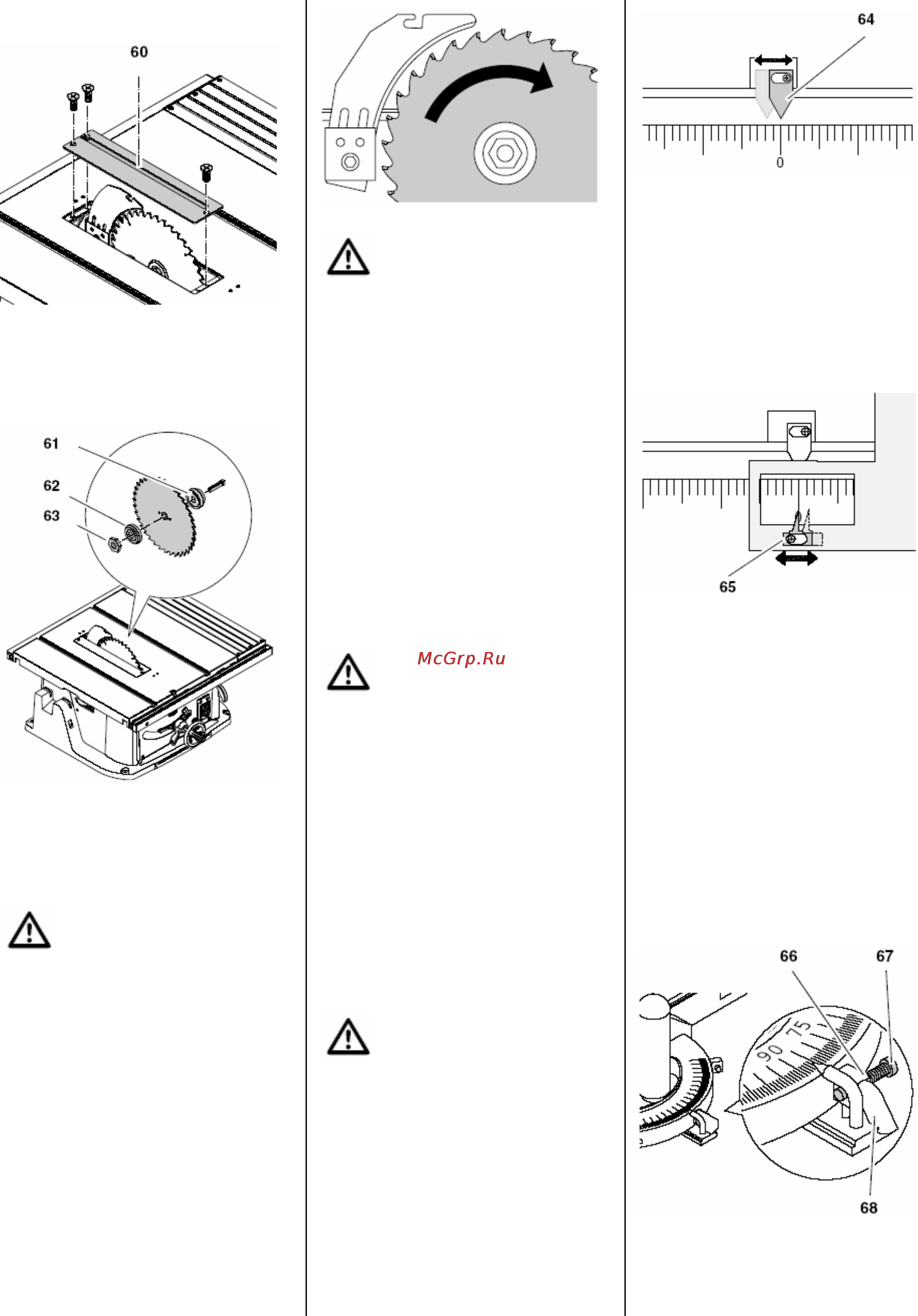

3. Отвинтить вставку (60) стола и снять

ее.

4. Удерживать вал (61) пильного диска

гаечным ключом с открытым зевом.

5. При помощи кольцевого гаечного

ключа отвинтить стяжную гайку (63)

(внимание: левая резьба!).

6. Снять с вала стяжную гайку (63),

внешний крепежный фланец (62) и

пильный диск.

7. Очистить контактные поверхности

вала пильного диска и самого диска.

Опасность!

Не используйте чистящие средства (на-

пример, для устранения остатков смо-

лы), оказывающие воздействие на эле-

менты из легких сплавов, – они могут

оказать негативное влияние на проч-

ность конструктивных элементов круг-

лопильного станка.

8. Установить новый пильный диск (об-

ратив внимание на направление вра-

щения!).

Опасность!

Используйте только пригодные пиль-

ные диски (см. "Технические характери-

стики"). Применение неподходящих или

поврежденных пильных дисков пред-

ставляет серьезную опасность, связан-

ную с возможностью их разрушения под

действием центробежной силы и разле-

та осколков.

Не допускается применение

− пильных дисков, максимально

допустимая частота вращения ко-

торых не достигает номинальной

частоты вращения вала пильного

диска при холостом ходе (см. "Тех-

нические характеристики");

− пильных дисков из высокопроиз-

водительной быстрорежущей ста-

ли (HSS);

− пильных дисков с видимыми при-

знаками повреждения;

− отрезных шлифовальных кругов.

Опасность!

− Для установки пильных дисков

используйте только оригинальные

крепежные детали.

− Не применяйте отдельных колец

для установки пильных дисков с

меньшим размером посадочного

отверстия – это может привести к

отсоединению диска в процессе

работы.

− Пильные диски должны устанав-

ливаться так, чтобы они враща-

лись без биений и не могли

отсо-

единиться в процессе работы.

9. Надеть внешний крепежный фланец

(62).

10. Навинтить стяжную гайку (63) и креп-

ко затянуть ее прилагаемым инстру-

ментом (внимание: левая резьба!).

Опасность!

− Не удлиняйте инструмент, исполь-

зуемый для привинчивания пиль-

ного диска.

− Не затягивайте гайку ударами по

инструменту.

11. Закрепить вставку стола.

12. Закрепить кожух.

9.2 Юстировка указателя шкалы

1. Ослабить крепежный винт указателя

(64) и переместить указатель точно в

нулевое положение.

2. Вновь затянуть крепежный винт ука-

зателя.

9.3 Юстировка указателя парал-

лельного упора

1. Выровнять параллельный упор по

отношению к пильному диску.

2. Ослабить крепежный винт указателя

(65) параллельного упора.

3. Совместить оба указателя (парал-

лельного упора и шкалы).

4. Вновь затянуть крепежный винт ука-

зателя (65) параллельного упора.

9.4 Регулировка положений огра-

ничителей на поперечном упоре

Поперечный упор предусматривает регули-

ровку положений упоров в позициях 45

(с

обеих сторон) и 90

1. Ослабить рукоятку зажима попереч-

ного упора.

2. Установить поперечный упор в одно

из фиксируемых положений и зафик-

сировать в нем при помощи рукоятки

зажима.

3. Ослабить контргайку (66) и вывинчи-

вать винт (67) до тех пор, пока оста-

ется возможным перемещение огра-

ничителя (68) вперед.

4. Вновь завинчивать винт (67) до

легко-

го соприкосновения с ограничителем

(68).

5. Затянуть контргайку. Ограничитель

должен допускать возможность легко-

го перемещения.
