2 Информация о блоке
Руководство по монтажу и эксплуатации
5
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P456960-1B – 2018.08
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к установке, практический опыт, справочная
информация…
▪ Подробные пошаговые инструкции и справочная
информация для базового и расширенного применения
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
Для монтажника
2 Информация о блоке
2.1 Внутренний блок
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется
именно он) умеренно горюч. Тип хладагента
указывается в характеристиках наружного блока.

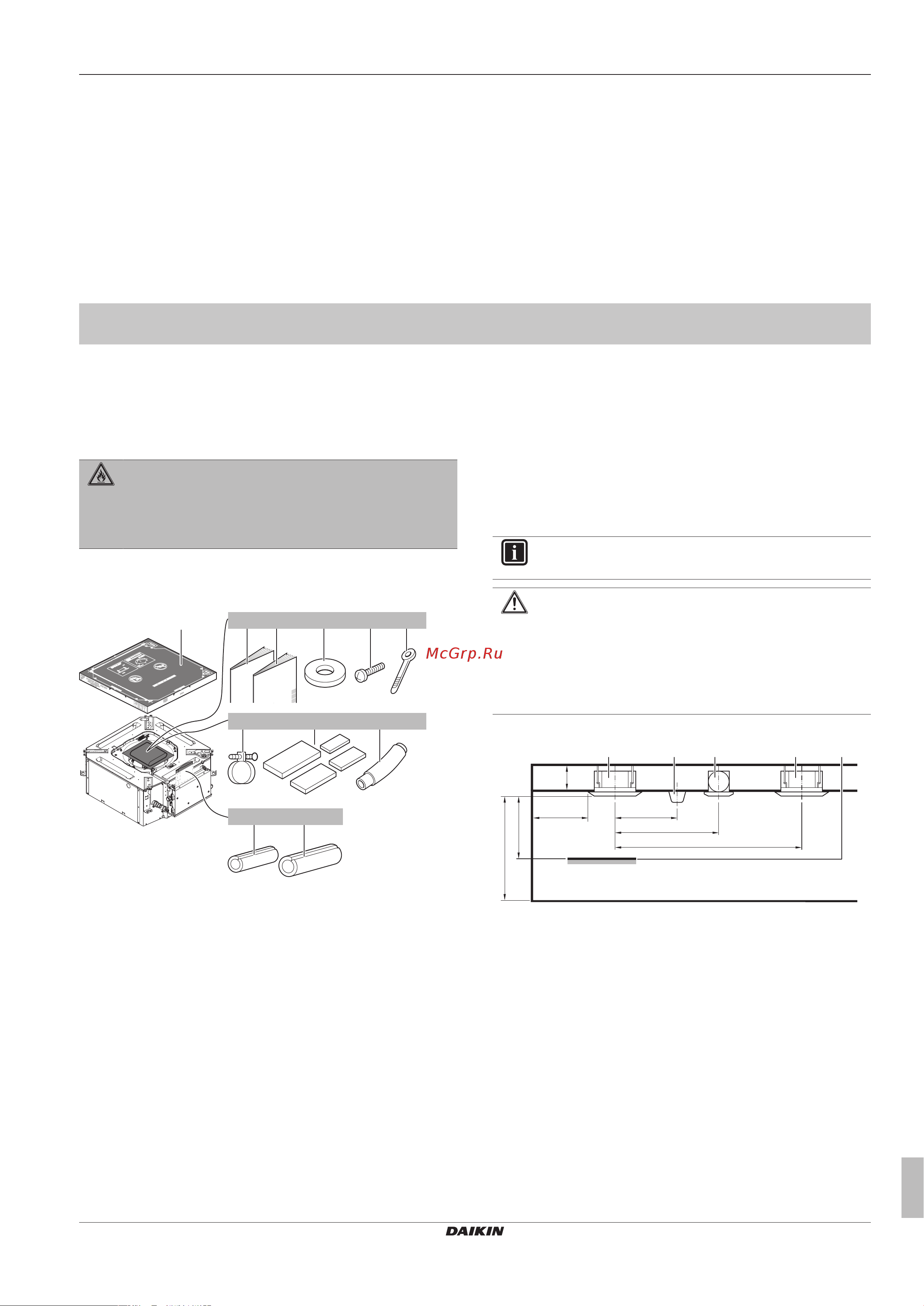

2.1.1 Снятие аксессуаров с внутреннего
блока
4× 7×8×1× 1×
a
4×
1×
1×
1×
1×
e fdcb
g h
i
j k
a Бумажный шаблон для монтажа (верхняя часть
упаковки)
b Общая техника безопасности
c Руководство по монтажу и эксплуатации внутреннего
блока
d Шайбы для подвесного кронштейна
e Винты
f Кабельные стяжки
g Металлический зажим
h Уплотнительные подушки: большая (для сливной
трубы), средняя 1 (для трубопровода газообразного
хладагента), средняя 2 (для трубопровода жидкого
хладагента), малая (для электропроводки)
i Сливной шланг
j Изолятор: малый (для трубопровода жидкого
хладагента)
k Изолятор: большой (для трубопровода газообразного
хладагента)
3 Подготовка
3.1 Как подготовить место
установки
3.1.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
▪ Расстояния. Соблюдайте указанные ниже требования:
(mm)
≥1500
≥1500
≥
2000
≥
4000
≥1500
A
B
C
ba dac
A Минимальное расстояние от стены
B Минимальное и максимальное расстояния от пола (см.
ниже)
C ≥295мм: при установке вместе с BYFQ60B
≥300мм: при установке вместе с BYFQ60C
a Внутренний блок
b Освещение (на рисунке показано потолочно-подвесное
освещение, хотя допускаются и утопленные
потолочные светильники)
c Вентилятор
d Неподвижный предмет (например, стол)
▪ Минимальное и максимальное расстояния от пола:
▪ Минимум: 2,5м во избежание случайного прикосновения.
▪ Максимум: зависит от направлений обдува и от класса
мощности оборудования. Кроме того, в поле «Высота
потолка» необходимо указать фактическую величину. См.
параграф "5.1Местные настройки"на стр.10.
