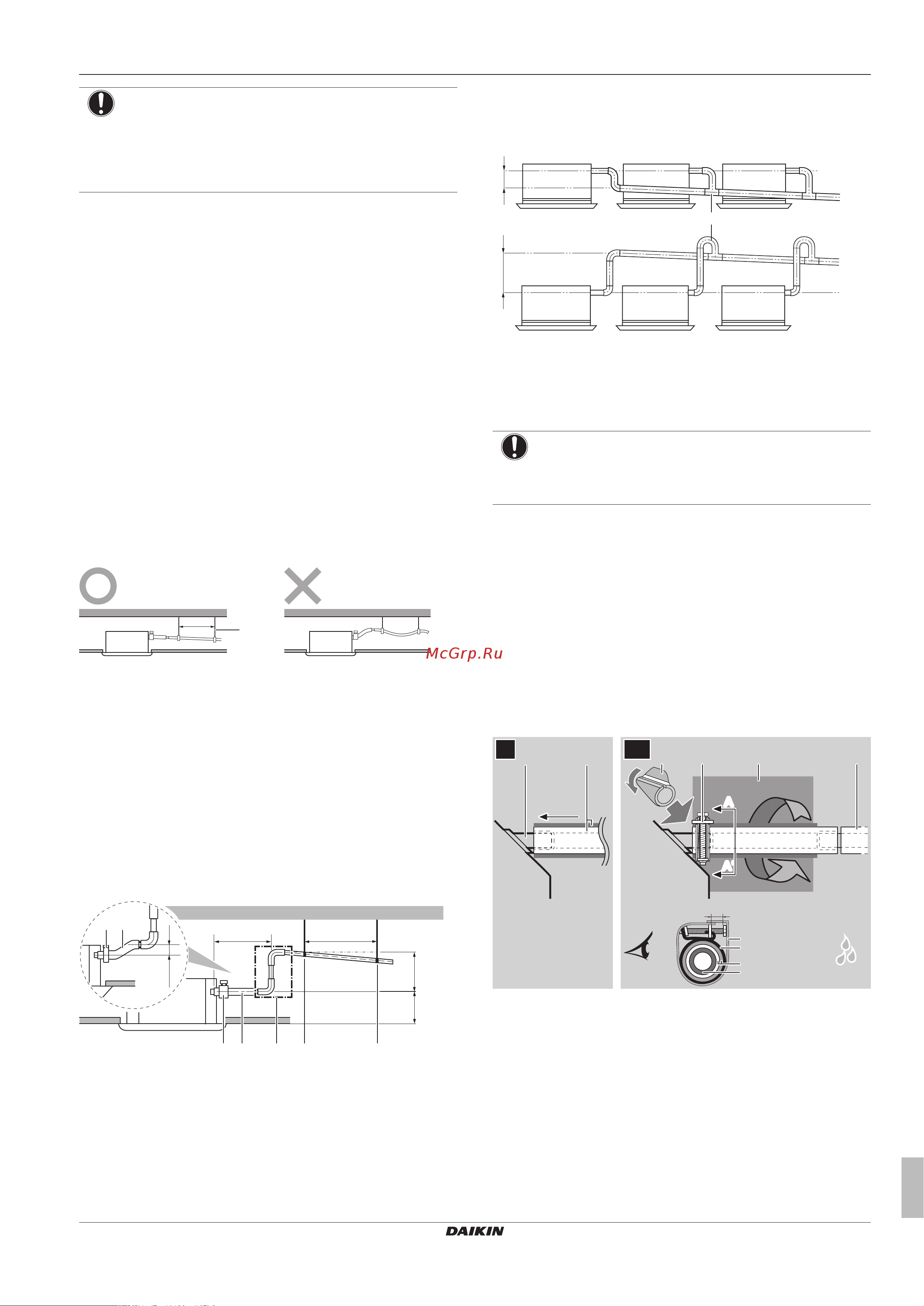

4 Монтаж
Руководство по монтажу и эксплуатации
7
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P456960-1B – 2018.08
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
4.1.2 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Трубопроводы, направленные вверх. При монтаже с
уклоном трубопроводы можно прокладывать направленными
вверх.
▪ Наклон сливного шланга: 0~75 мм во избежание
избыточного натяжения и образования пузырьков воздуха.
▪ Трубопроводы, направленные вверх: ≤300 мм от блока,
≤630~675 мм (в зависимости от декоративной панели)
перпендикулярно к блоку.
A
B
≤300
0~75
1000~1500
(mm)
ba
b c
a
dd
A ≤645мм: при установке вместе с BYFQ60B
≤630мм: при установке вместе с BYFQ60C
B 205мм: при установке вместе с BYFQ60B
220мм: при установке вместе с BYFQ60C
a Металлический зажим (входит в комплект
принадлежностей)
b Сливной шланг (входит в комплект принадлежностей)
c Сливной трубопровод, направленный вверх (виниловая
трубка с внутренним диаметром 25мм и наружным
диаметром 32мм) (приобретается на месте).
d Подвесные планки (приобретаются на месте)
▪ Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100
A
(mm)
a
A ≤645мм: при установке вместе с BYFQ60B
≤630мм: при установке вместе с BYFQ60C
a Тройник
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Проверьте, нет ли протечек (см. параграф "Проверка на
протечки"на стр.7).
4 Выполните изоляцию (сливного трубопровода).
5 Обернув металлический зажим и сливной шланг
уплотнительной подушкой большого размера (= изолятор),
закрепите ее кабельными стяжками.
6 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A
A'
A-A'
A
A'
f
652
ce
4
ba
d
b
a
d
c
3
1
2~61
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (входит в комплект принадлежностей)
c Металлический зажим (входит в комплект
принадлежностей)
d Уплотнительная подушка большого размера (входит в
комплект принадлежностей)
e Изолятор (сливного трубопровода) (входит в комплект
принадлежностей)
f Сливной трубопровод (приобретается на месте)
Проверка на протечки
Порядок выполнения проверки зависит от того, завершена ли
прокладка электропроводки. Если прокладка электропроводки
еще не завершена, то нужно временно подключить к блоку
пользовательский интерфейс и электропитание.
