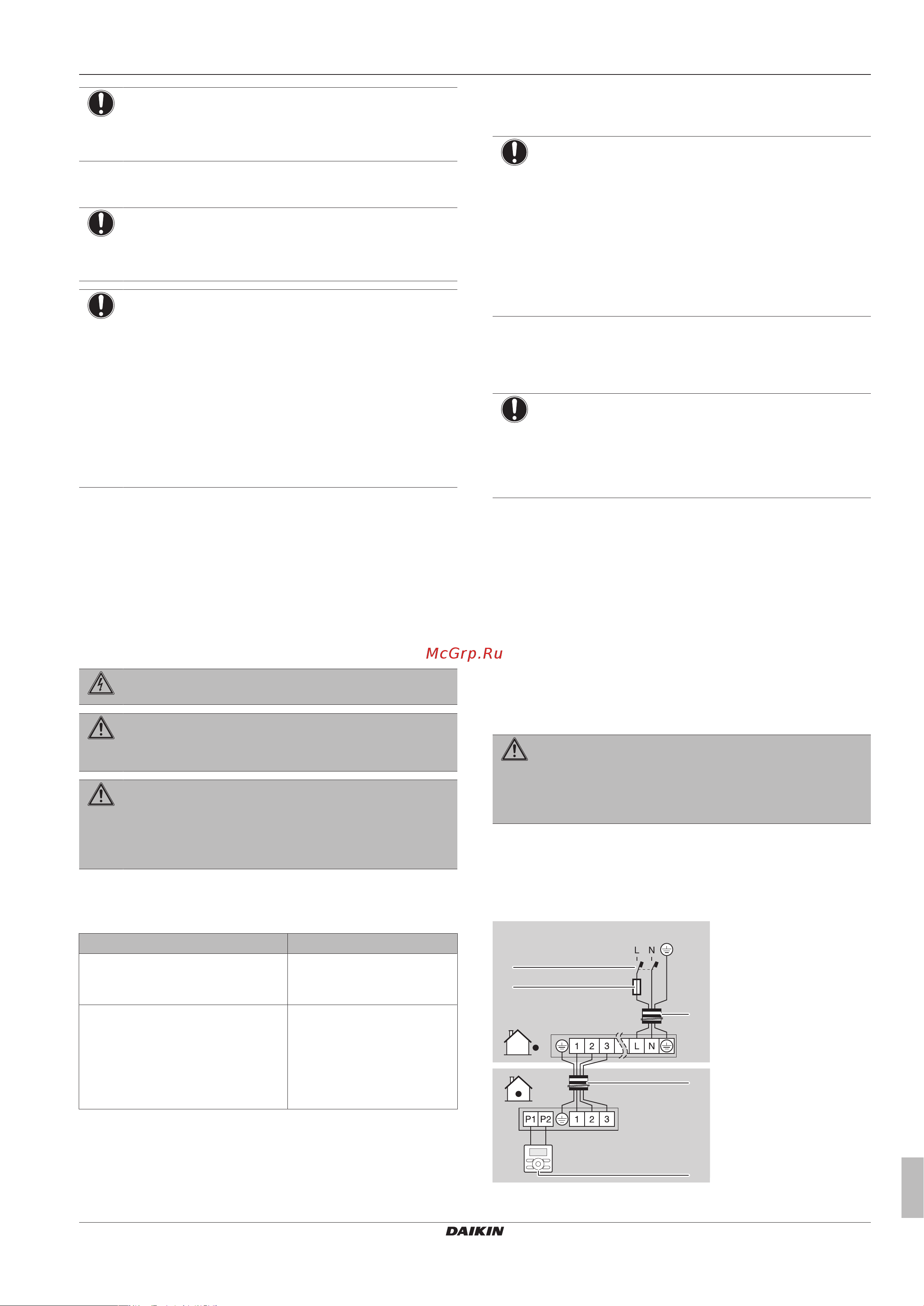

Daikin FFA25A2VEB [9/24] Монтаж

4 Монтаж

Руководство по монтажу и эксплуатации

FFA25~60A2VEB(9)

Кондиционеры типа «сплит-система»

4P456960-1B – 2018.08

ПРИМЕЧАНИЕ

Проверьте, полностью ли заизолирован трубопровод

хладагента. Любые открытые трубы подвержены

образованию конденсата.

4.2.2 Проверка на утечки

ПРИМЕЧАНИЕ

НЕ превышайте максимальное рабочее давление

блока (см. параметр PS High на паспортной табличке

блока).

ПРИМЕЧАНИЕ

Обязательно используйте раствор для проведения

пробы на образование пузырей, рекомендованный

вашим поставщиком. Не используйте мыльный

водяной раствор, который может вызвать

растрескивание накидных гаек (в мыльном водяном

растворе может содержаться соль, которая впитывает

влагу, замерзающую при охлаждении трубопроводов) и

привести к коррозии конических соединений (в

мыльном водяном растворе может содержаться

аммиак, который вызовет коррозионный эффект между

латунной накидной гайкой и медным раструбом).

1 Заправьте систему азотом до давления не менее 200 кПа

(2 бар). Для выявления незначительных утечек

рекомендуется довести давление до 3000кПа (30бар).

2 Проверьте систему на герметичность, нанеся раствор для

проведения пробы на образование пузырей на все трубные

соединения.

3 Выпустите весь азот.

4.3 Подключение электропроводки

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ

ТОКОМ

ПРЕДУПРЕЖДЕНИЕ

Для электропитания ОБЯЗАТЕЛЬНО используйте

многожильные кабели.

ПРЕДУПРЕЖДЕНИЕ

Во избежание опасности замена поврежденного кабеля

электропитания производится ТОЛЬКО изготовителем,

сотрудником сервисной службы или иным

квалифицированным специалистом.

4.3.1 Характеристики стандартных

компонентов электропроводки

Элемент Характеристики

Соединительный кабель

(внутренний↔наружный блоки)

Минимальное сечение

кабеля 2,5мм² под

напряжение 230В

Кабель интерфейса пользователя Экранированные

виниловые шнуры с

сечением от 0,75 до

1,25мм² или кабели (2-

жильные)

Не более 500м

4.3.2 Подключение электропроводки к

внутреннему блоку

ПРИМЕЧАНИЕ

▪ Следите за соответствием электрической схеме

(входит в комплект поставки блока, находится за

сервисной панелью).

▪ Порядок подсоединения декоративной панели и

комплекта датчиков изложен в инструкциях по

прокладке электропроводки (поставляются вместе с

блоком в ящике с принадлежностями).

▪ Проверьте, НЕ помешает ли электропроводка

установить крышку для техобслуживания на место.

Важно, чтобы электропроводка питания и электропроводка

управления были отделены друг от друга. Чтобы избежать

электромагнитных помех, расстояние между ними должно

ВСЕГДА составлять не менее 50мм.

ПРИМЕЧАНИЕ

Обеспечьте раздельную прокладку линий

электропитания и управления. Электропроводка

управления и электропроводка питания могут

пересекаться, но НЕ должны быть проложены

параллельно.

1 Снимите сервисную крышку.

2 Кабель пользовательского интерфейса: Проложив

кабель через монтажную раму, подсоедините его к

клеммной колодке и закрепите кабельной стяжкой.

3 Соединительный кабель (внутренний↔наружный блоки):

Проложив кабель через монтажную раму, подсоедините его

к клеммной колодке (проследите за совпадением номеров с

цифрами на наружном блоке и за подсоединением к

«земле») и закрепите кабельной стяжкой.

4 Разделив малое уплотнение (входит в комплект

принадлежностей), оберните им кабели во избежание

проникновения воды в блок. Плотно заделайте все зазоры

во избежание проникновения в систему насекомых.

ПРЕДУПРЕЖДЕНИЕ

Примите адекватные меры по недопущению попадания

в агрегат мелких животных. При контакте мелких

животных с электрическими деталями возможны сбои в

работе блока, задымление или возгорание.

5 Установите крышку для техобслуживания на место.

▪ Следующая монтажная схема подходит для парных

однотипных блоков и многоблочной системы. Другие

варианты монтажа см. в руководстве по монтажу внутреннего

блока.

1~ 50 Hz

220-240 V

a Соединительный кабель

b Кабель электропитания
