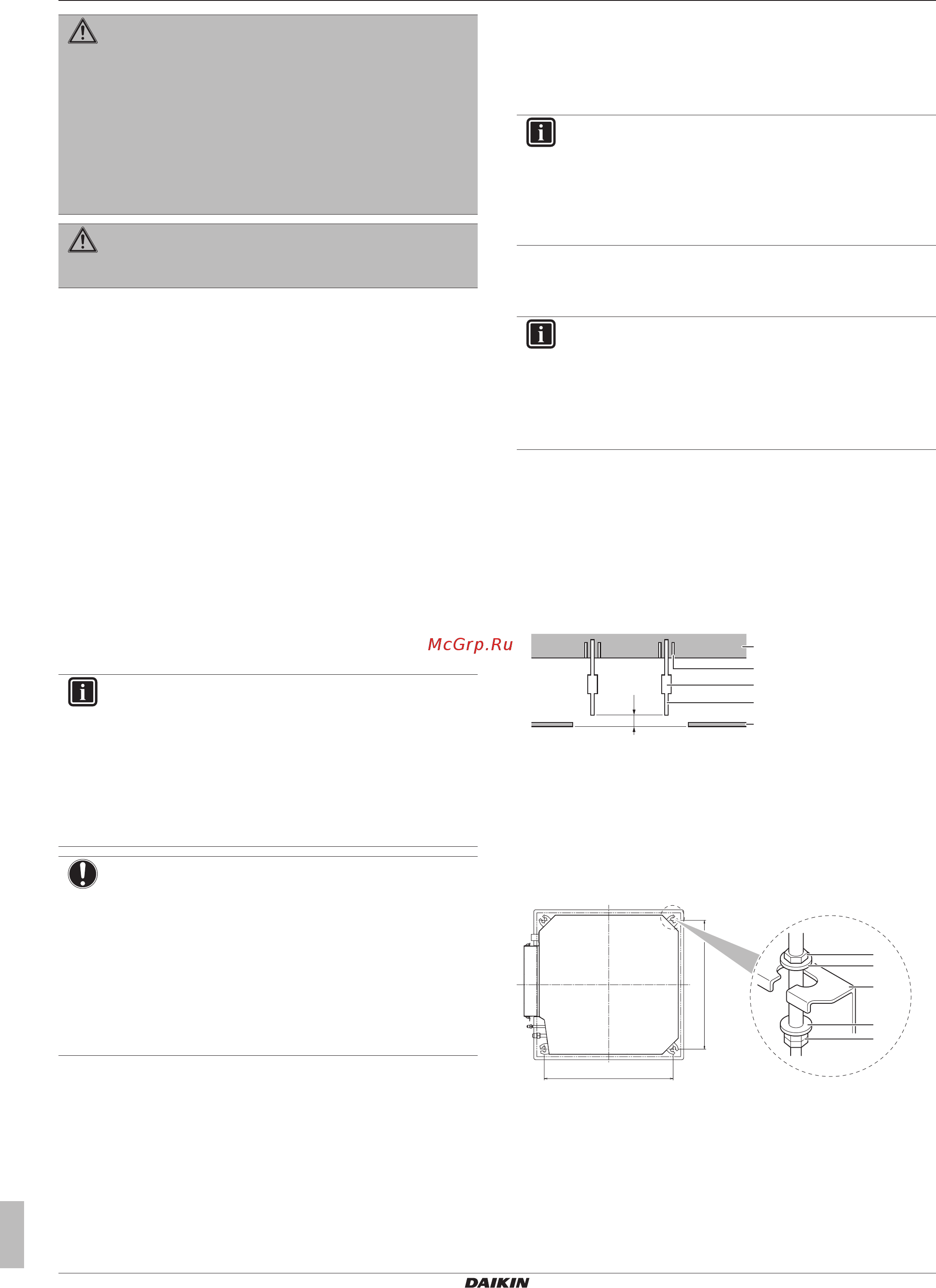

6 Монтаж
Справочное руководство для монтажника и пользователя
14
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного блока.
2 Монтаж внутреннего блока (с декоративной панелью).
3 Подсоединение трубопроводов хладагента.
4 Проверка трубопроводов хладагента.
5 Заправка хладагентом.
6 Подсоединение электропроводки.
7 Завершение монтажа наружного блока.
8 Завершение монтажа внутренних блоков.
ИНФОРМАЦИЯ
В этом разделе рассказывается о порядке монтажа
только внутреннего блока. Прочие инструкции см. в
следующих документах:
▪ Руководство по монтажу наружного блока
▪ Руководство по установке пользовательского
интерфейса
▪ Руководство по монтажу декоративной панели
ПРИМЕЧАНИЕ
По окончании монтажа декоративной панели:
▪ Проследите за отсутствием зазоров между
корпусом блока и декоративной панелью.
Возможное следствие: Возможна утечка воздуха и
образование конденсата.
▪ Убедитесь в отсутствии остатков масла на
пластмассовых деталях декоративной панели.
Возможное следствие: Масло может привести к
повреждению пластмассовых деталей.
6.2 Монтаж внутреннего агрегата
6.2.1 Меры предосторожности при монтаже
внутреннего агрегата
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.2.2 Указания по установке внутреннего
блока
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
▪ Декоративная панель. Декоративная панель монтируется
только после установки блока.
▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ С уже имеющимися потолками пользуйтесь анкерами.
▪ С новыми потолками применяются утопленные вставки или
анкеры и иные крепежные элементы, которые
приобретаются на месте.
A
c
b
d
e
a
A 50~100мм
a Потолочная плита
b Анкер
c Длинная муфта или скоба
d Подвесной болт
e Подвесной потолок
▪ Подвесные болты. Для монтажа используйте подвесные
болты M8~M10. Прикрепите подвесной кронштейн к
подвесному болту. Прочно закрепите подвесной кронштейн
сверху и снизу с помощью гаек с шайбами.
(mm)
a1
b
b
a2
c
4×
533
533
a1 Гайка (приобретается на месте)
a2 Сдвоенная гайка (приобретается на месте)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн (закреплен на блоке)
