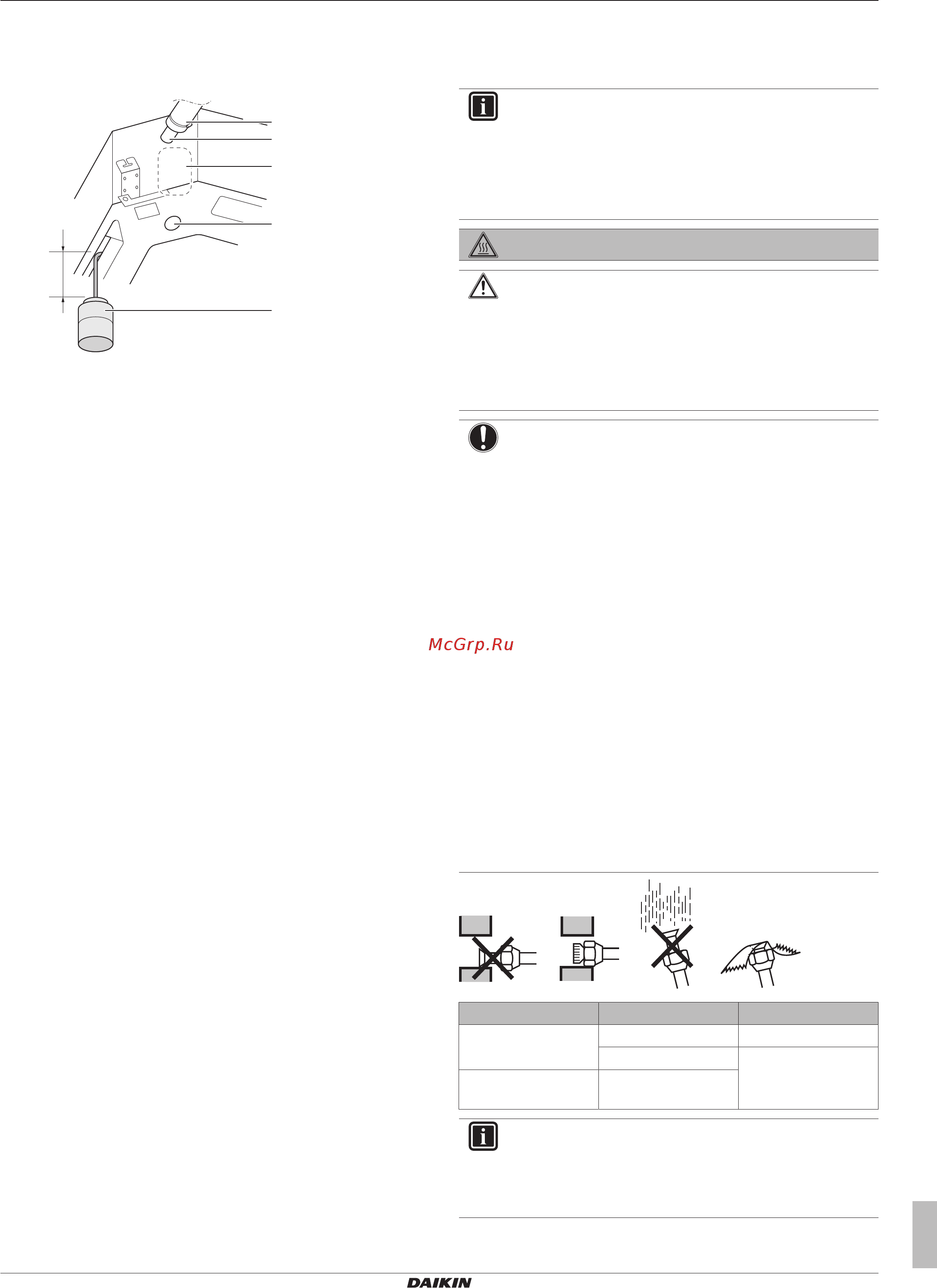

6 Монтаж
Справочное руководство для монтажника и пользователя
17
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
3 Запустите блок в режиме охлаждения (см. параграф
"8.4Порядок выполнения пробного запуска"на стр.23).
4 Постепенно заливая примерно 1литр воды через отверстие
для выпуска воздуха, выполните проверку на протечки.
≥100 mm
e
d
c
b
a
a Пластмассовая лейка
b Сервисное сливное отверстие (с резиновой пробкой).
Используйте это отверстие для удаления воды из
сливного поддона.
c Расположение дренажного насоса
d Подсоединение сливной трубы
e Сливная труба
5 Отключите электропитание.
6 Отсоедините электропроводку.
▪ Снимите крышку блока управления.
▪ Отсоедините подачу электропитания и заземление.
▪ Установите крышку блока управления на место.
Если прокладка электропроводки завершена...
1 Запустите блок в режиме охлаждения (см. параграф
"8.4Порядок выполнения пробного запуска"на стр.23).
2 Постепенно заливая примерно 1литр воды через отверстие
для выпуска воздуха, выполните проверку на протечки (см.
параграф "Если прокладка электропроводки еще не
завершена"на стр.16)..
6.3 Соединение труб трубопровода
хладагента
6.3.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Применение запорных клапанов
6.3.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали
минеральное масло.
▪ На блоки с хладагентом НЕЛЬЗЯ устанавливать
осушители, которые могут существенно сократить
срок службы блоков. Осушающий материал может
раствориться и повредить систему.
ПРИМЕЧАНИЕ
Соблюдайте следующие меры предосторожности в
отношении трубопроводов хладагента:
▪ Не допускайте проникновения в контур циркуляции
хладагента никаких посторонних веществ (напр.,
воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом
R32 или R410A. Тип хладагента указывается в
характеристиках наружного блока.
▪ Обеспечьте наличие монтажных инструментов
(комплекта манометра коллектора и т.п.),
специально предназначенных для работы с
хладагентом R32 или R410A, которые могут
выдержать давление и предотвратить попадание
инородных веществ (напр., масла и влаги) в
систему.
▪ Трубы монтируются таким образом, чтобы раструб
НЕ подвергался механическому напряжению.
▪ Обеспечьте защиту трубопроводов от
проникновения грязи, жидкости и пыли, как указано
в приведенной ниже таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рис. ниже).
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
