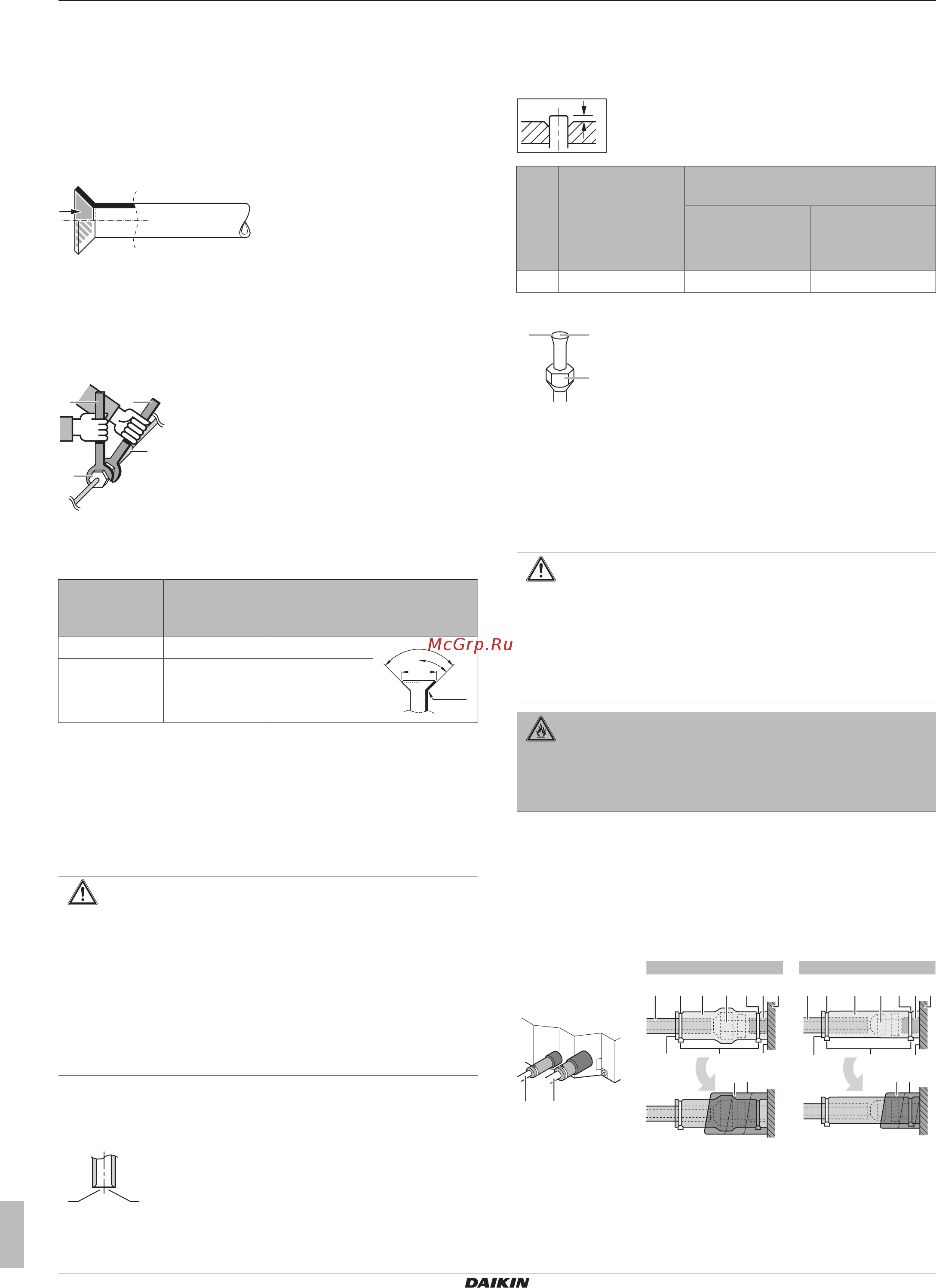

6 Монтаж
Справочное руководство для монтажника и пользователя
18
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
6.3.3 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу
двумя гаечными ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА
пользуйтесь одновременно обычным гаечным и
динамометрическим ключами. Это предотвратит повреждение
гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=0.4~0.8
45°
±2
90°
±2
A
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
6.3.4 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
6.3.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент для
хладагента
R410A или R32
(зажимного типа)
Обычный вальцовочный
инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой
гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
6.3.6 Соединение трубопровода хладагента
с внутренним агрегатом
ПРЕДОСТЕРЕЖЕНИЕ
Охлаждающий трубопровод и его элементы
монтируются в таком положении, в котором они не
подвергаются воздействию вызывающих коррозию
веществ, если только конструкционные элементы,
содержащие хладагент, не изготовлены из
коррозионно-стойких материалов или не защищены
надежно от коррозии.
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется
именно он) умеренно горюч. Тип хладагента
указывается в характеристиках наружного блока.
▪ Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
▪ Соединения с накидными гайками. Трубопровод
хладагента подсоединяется к блоку с помощью соединений с
накидными гайками.
▪ Изоляция. Изоляция трубопровода хладагента внутреннего
блока выполняется в следующем порядке:
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
A Трубопровод газообразного хладагента
B Трубопровод жидкого хладагента
a Изоляционный материал (приобретается на месте)
b Кабельная стяжка (принадлежность)
c Изоляторы: большого размера (трубопровод
газообразного хладагента), малого размера
(трубопровод жидкого хладагента) (принадлежности)
