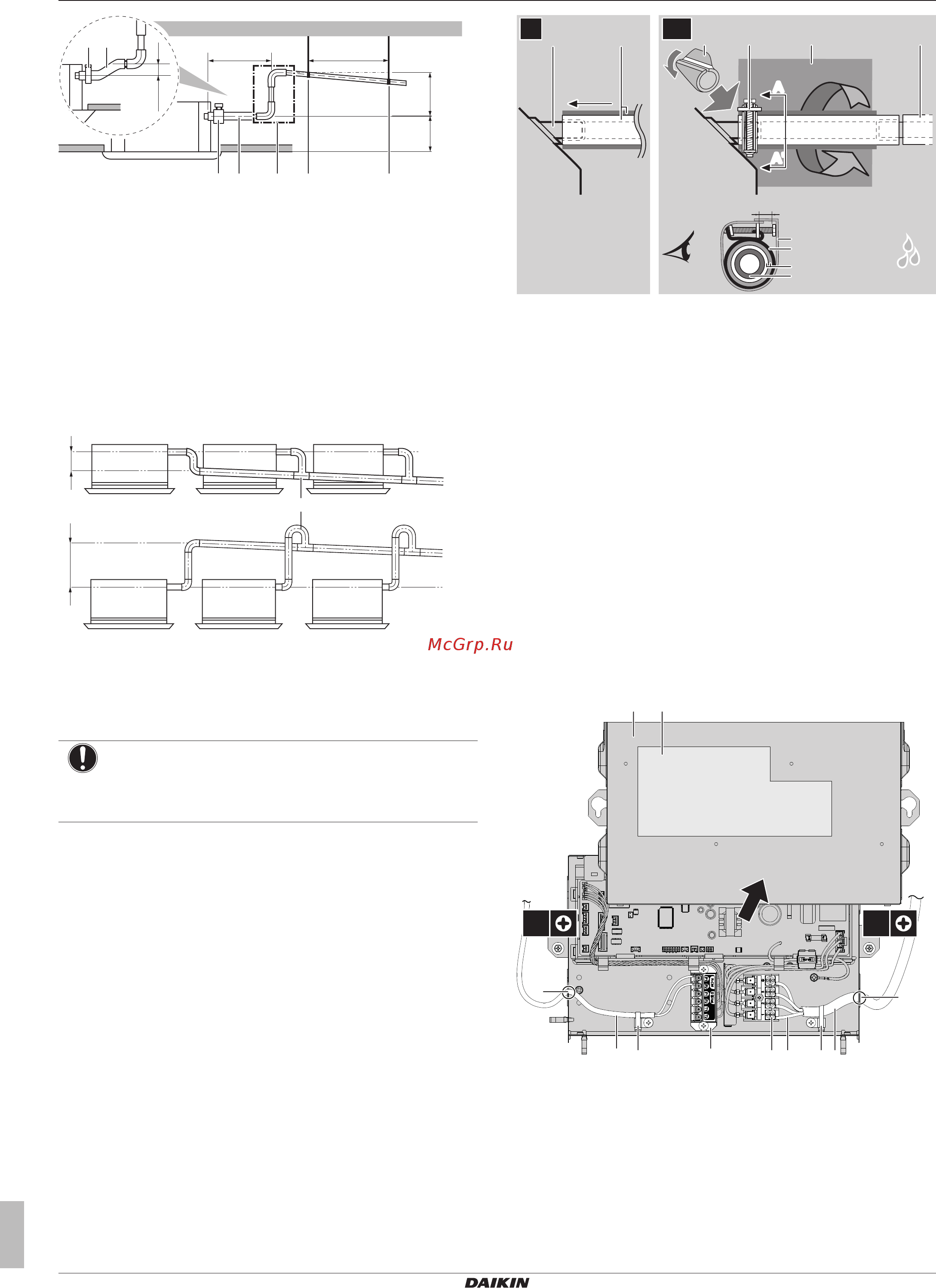

6 Монтаж
Справочное руководство для монтажника и пользователя
16
FFA25~60A2VEB(9)
Кондиционеры типа «сплит-система»
4P550955-4 – 2018.08
A
B
≤300
0~75
1000~1500
(mm)
ba
b c
a
dd
A ≤645мм: при установке вместе с BYFQ60B
≤630мм: при установке вместе с BYFQ60C
B 205мм: при установке вместе с BYFQ60B
220мм: при установке вместе с BYFQ60C
a Металлический зажим (входит в комплект
принадлежностей)
b Сливной шланг (входит в комплект принадлежностей)
c Сливной трубопровод, направленный вверх (виниловая
трубка с внутренним диаметром 25мм и наружным
диаметром 32мм) (приобретается на месте).
d Подвесные планки (приобретаются на месте)
▪ Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100
A
(mm)
a
A ≤645мм: при установке вместе с BYFQ60B
≤630мм: при установке вместе с BYFQ60C
a Тройник
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Проверьте, нет ли протечек (см. параграф "Проверка на
протечки"на стр.16).
4 Выполните изоляцию (сливного трубопровода).
5 Обернув металлический зажим и сливной шланг
уплотнительной подушкой большого размера (= изолятор),
закрепите ее кабельными стяжками.
6 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A
A'
A-A'
A
A'
f
652
ce
4
ba
d
b
a
d
c
3
1
2~61
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (входит в комплект принадлежностей)
c Металлический зажим (входит в комплект
принадлежностей)
d Уплотнительная подушка большого размера (входит в
комплект принадлежностей)
e Изолятор (сливного трубопровода) (входит в комплект
принадлежностей)
f Сливной трубопровод (приобретается на месте)
Проверка на протечки
Порядок выполнения проверки зависит от того, завершена ли
прокладка электропроводки. Если прокладка электропроводки
еще не завершена, то нужно временно подключить к блоку
пользовательский интерфейс и электропитание.
Если прокладка электропроводки еще не завершена
1 Временно подсоедините электропроводку.
▪ Снимите крышку блока управления (a).
▪ Подайте однофазное напряжение питания (50 Гц, 230 В)
на контакты № 1 и 2 клеммной колодки,
соответствующие электропитанию (d) и заземлению (c).
▪ Установите крышку блока управления на место (a).
g
g
f
d bc eei
1×1×
1
1
a h
2
a Крышка блока управления
b Проводка, соединяющая блоки друг с другом
c Кабель заземления
d Клеммная колодка электропитания
e Хомут
f Клеммная колодка для проводов цепи передачи
g Отверстие для кабелей
h Наклейка с электрической схемой (сзади крышки
распределительной коробки)
i Проводка удаленного контроллера
2 Включите электропитание.
