10
После затягивания крепежного
винта обязательно удалите ис-
пользовавшийся ключ.
14. Закрепить профилированную вставку
стола.
15. Закрепить кожух.
8.2 Юстировка шкал
После продолжительной работы, а также
проведения регулировочных работ следует
контролировать нулевые отметки каждой
шкалы и при необходимости осуществлять
юстировку.
1. Ослабить все крепежные винты шкал.
2. Угловые шкалы:
ослабить крепежные приспособления
станка
и произвести точное выравни-
вание по угольнику. После этого за-
тянуть крепежные приспособления.
Шкалы для универсального упора:
приложить к левой стороне пильного
диска достаточно длинную линейку.
Линейка должна прилегать к пильно-
му диску по всему диаметру (необхо-
димо учитывать развод зубьев или
боковой выступ режущих пластинок!).
3. Сдвинуть шкалы так, чтобы
нулевая
отметка точно совпала с показывае-
мым значением.
4. Затянуть крепежные винты шкал и
проконтролировать настройку прове-
дением пробного пропила.

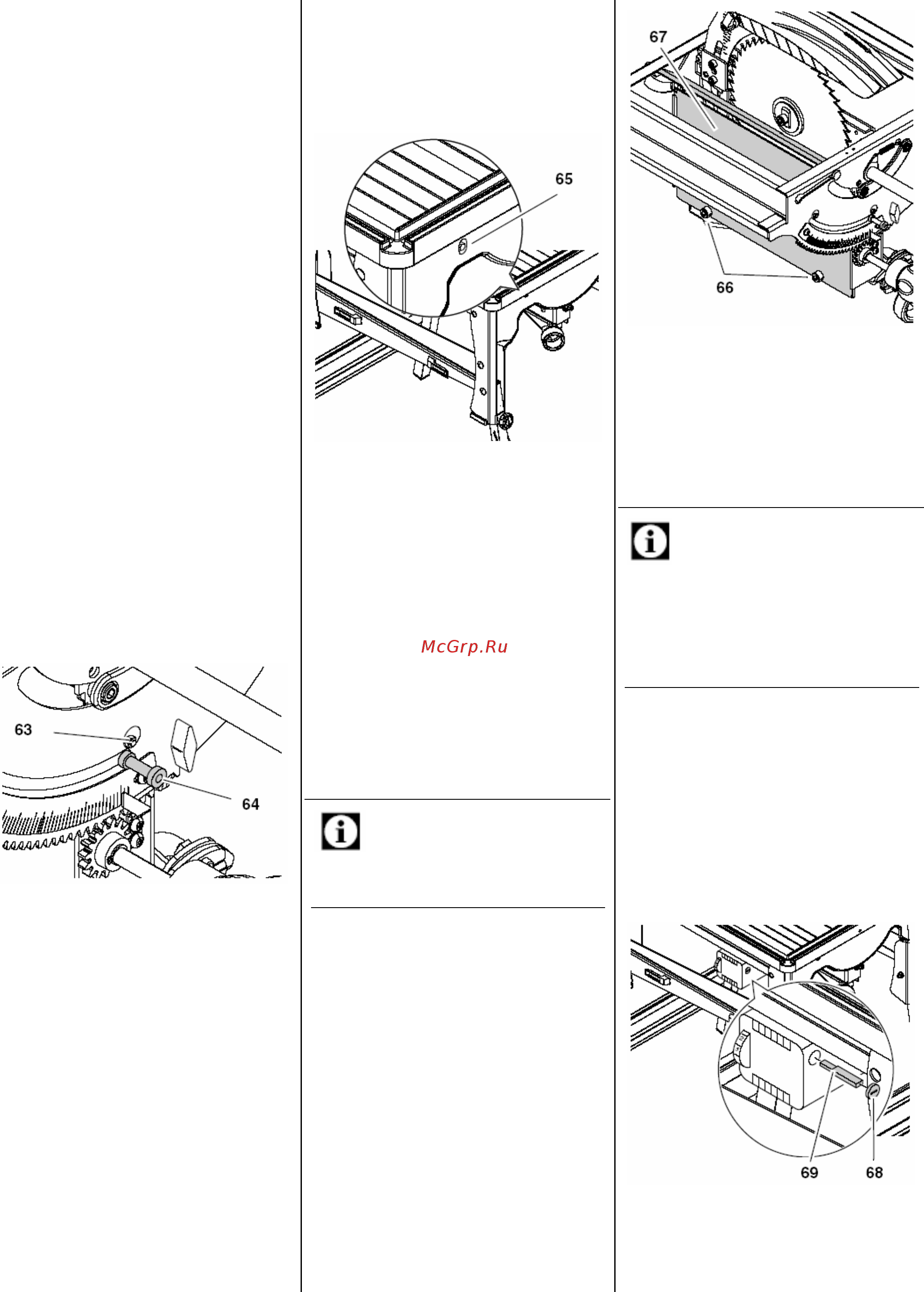

8.3 Настройка упоров узла наклона
пильного диска
1. Настроить ограничитель угла наклона
(64) на диапазон от 0
о
до 45
о
.
2. Переместить узел наклона пильного
диска в крайнее положение (до упо-
ра).
3. Проконтролировать угол наклона:
0
о
= под прямым углом к столу
станка,
45
о
по отдельному угольнику.
Если указанные значения не соблю-
даются с достаточной точностью:
4. Ослабить шестигранную гайку (63)
соответствующей эксцентриковой
шайбы и повернуть эту шайбу в такое
положение, при котором угол наклона
в конечной позиции составляет ровно
0
о
(прямой угол) или, соответственно,
45
о
.
5. Вновь затянуть шестигранную гайку
(63) эксцентриковой шайбы.
6. После регулировки положений упоров
отъюстировать угловую шкалу с ли-
цевой стороны станка (при необходи-
мости).
8.4 Регулировка амортизатора
Амортизатор узла возврата пильного диска
в исходное положение должен настраи-
ваться таким образом, чтобы каретка пол-
ностью самопроизвольно возвращалась
назад, однако возврат не должен сопрово
-
ждаться резким ударом.
.
Регулировка производится при помощи
регулировочного винта (65):
вращение вправо = усиление аморти-
зирующего воздействия,
вращение влево = ослабление амор-
тизирующего воздействия.
8.5 Очистка станка
Щеткой или пылесосом очистить от
опилок и пыли
направляющие узла перемеще-
ния пильного диска,
вентиляционные щели на кор-
пусе электродвигателя.
Очистка защитного короба
пильного
диска
Защитный короб пильного диска должен
очищаться в случае скопления в нем опи-
лок.
Указание:
Доступ к защитному коробу пильного диска
возможен только снизу. Для очистки короба
можно снять вставку стола и пильный диск.
1. Слегка ослабить оба винта (66) с
внутренним шестигранником.
2. Поднять крышку (67) и вывести ее из
зацепления с верхним креплением.
.
3. Очистить защитный короб пильного
диска.
4. Вновь установить крышку (67).
5. В заключение крепко затянуть оба
винта (66) с внутренним шестигран-
ником.
8.6 Контроль и замена угольных
щеток
Указание:
Изношенность угольных щеток электродви-
гателя можно определить по
перебоям в его работе,
созданию помех приему радиопере-
дач и телевизионных передач во вре-
мя его работы,
остановке двигателя.
Проверка и замена угольных щеток осуще-
ствляются следующим образом.
1. Извлечь вилку из штепсельной розет-
ки.
2. При помощи подходящей отвертки
вывинтить заглушки (68), находящие-
ся на корпусе электродвигателя в
местах установки угольных щеток
(69).
Рисунок иллюстрирует порядок заме-
ны правой угольной щетки. Левая
щетка находится с противоположной
стороны.
3. Вытащить угольные щетки (69) и про-
верить их состояние. Длина каждого
скользящего контакта должна быть не
меньше 6 мм.
4. Вставить исправные угольные щетки
в соответствующие каналы. Оба бо-
