Metabo UK 333 [6/12] Ввод в эксплуатацию

Указание:

Ограничитель угла наклона автоматически

сбрасывается в исходное положение при

повторной установке угла в пределах от 0

до 45

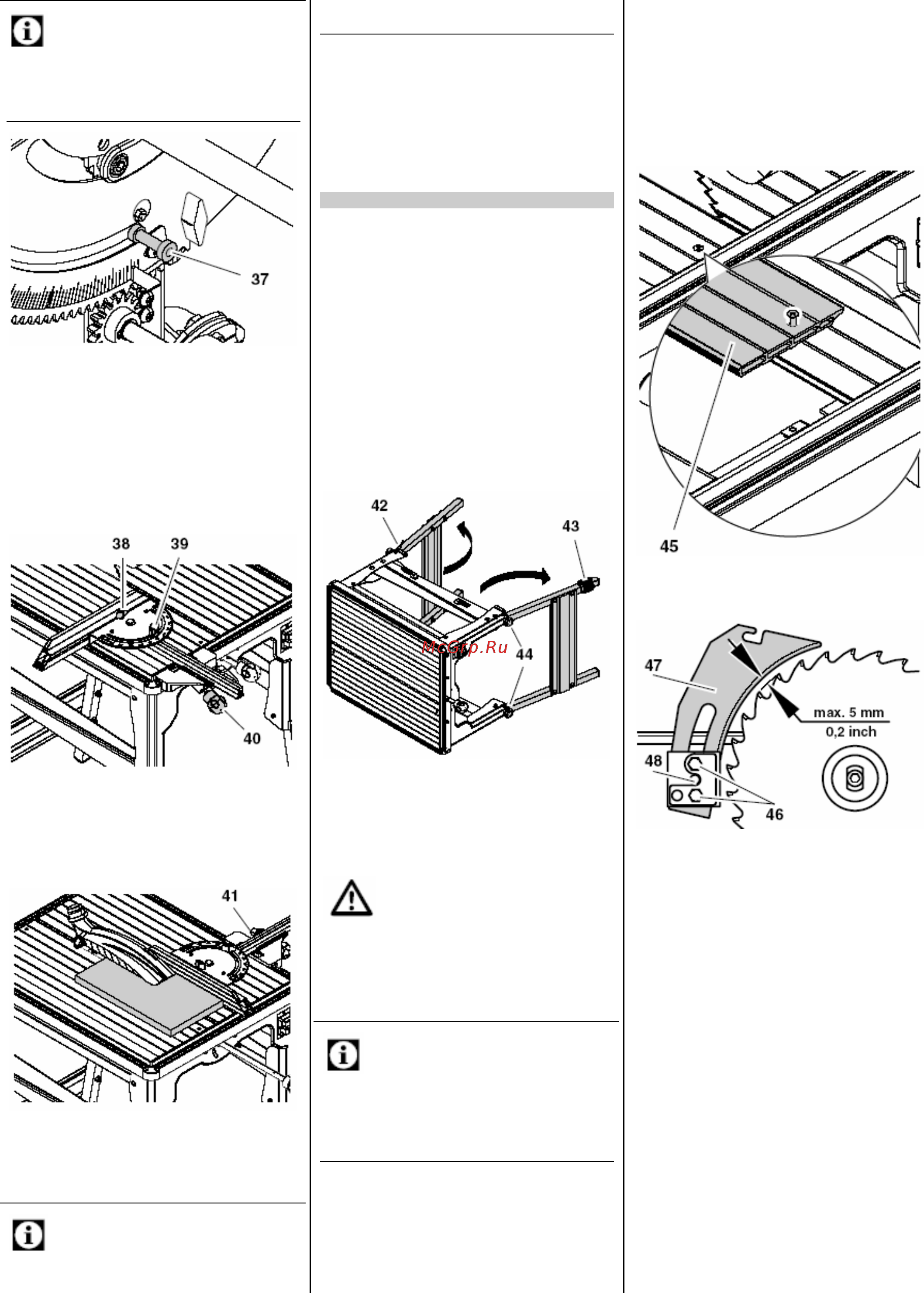

Универсальный упор

Салазки универсального упора устанавли-

ваются в направляющий профиль стола и

фиксируются зажимным винтом (40).

При работе в режиме подачи пильного дис-

ка универсальный упор может использо-

ваться для распиловки под углом:

• ослабить барашковую гайку (39) и

установить требуемый угол резания.

При работе в режиме подачи заготовки

универсальный упор может использоваться

в качестве параллельного упора:

• ослабить рукоятку зажима (41) и ус-

тановить требуемую ширину резания.

Профилированная рейка упора может быть

снята после ослабления эксцентрика (38) и

установлена в другом положении.

• Высокая грань = для пиления высоких

заготовок (макс. 70 мм).

Указание:

Для работы с подачей пильного диска не-

обходимо устанавливать профилирован-

ную рейку упора так, чтобы заготовка при-

легала к ее высокой грани.

• Низкая грань =

− для распиловки плоских загото-

вок;

− при наклонном положении

пильного диска (использование

станка в режиме подачи заго-

товки).

6. Ввод в эксплуатацию

6.1 Установка станка

1. Воспользовавшись помощью другого

лица, извлечь станок из упаковки.

2. Уложить станок на бок, как это пока-

зано на рисунке.

3. Отсоединить фиксирующую скобу

(42) и расправить ножки.

4. Перевести все четыре установочных

винта (44) в конечное положение. При

необходимости вывинтить установоч-

ные винты.

5. Крепко завинтить

установочные вин-

ты для надежной фиксации ножек в

конечном положении.

6. Поставить станок на ножки.

7. Компенсировать возможные неровно-

сти пола при помощи регулятора вы-

соты (43).

6.2 Монтаж

Опасность!

Распорный клин и кожух относятся к

защитным устройствам и должны быть

смонтированы в целях обеспечения

безопасной работы.

Выравнивание распорного клина

Указание:

Станок поставляется с уже установленным

распорным клином. Выравнивание распор-

ного клина при вводе станка в эксплуата-

цию требуется только в случае смещения,

произошедшего при транспортировке.

1. Вращением маховичка перевести

пильный диск в самое верхнее поло-

жение.

2. Проконтролировать положение рас-

порного клина:

− расстояние между внешним

краем пильного диска и распор-

ным клином должно составлять

3 – 5 мм;

− клин должен быть расположен в

одной плоскости с пильным дис-

ком.

Дальнейшие операции выполняются только

при необходимости регулировки.

3. Отвинтить

профилированную вставку

(45) стола и снять ее.

4. Ослабить болты (46) крепления рас-

порного клина.

max. 5 mm = макс. 5 мм

Регулировка расстояния до пильного диска:

5. Переместить распорный клин (47) в

верхнее или нижнее положение:

− верхнее положение: при отре-

зании (выполнении сквозных

пропилов) клин должен высту-

пать над пильным диском;

− нижнее положение: для выпол-

нения несквозных пропилов.

6. Затянуть болты (46) крепления рас-

порного клина.

7. Ослабить винт

(48) с внутренним

шестигранником (вращением по ча-

совой стрелке!) и отрегулировать

положение распорного клина: рас-

стояние между внешним краем пиль-

ного диска и клином должно быть в

пределах 3 – 5 мм.

8. Затянуть винт (48) с внутренним шес-

тигранником (вращением против ча-

совой стрелки!).

Регулировка бокового положения:

распорный клин (52) и пильный

диск долж-

ны находиться точно в одной плоскости.
