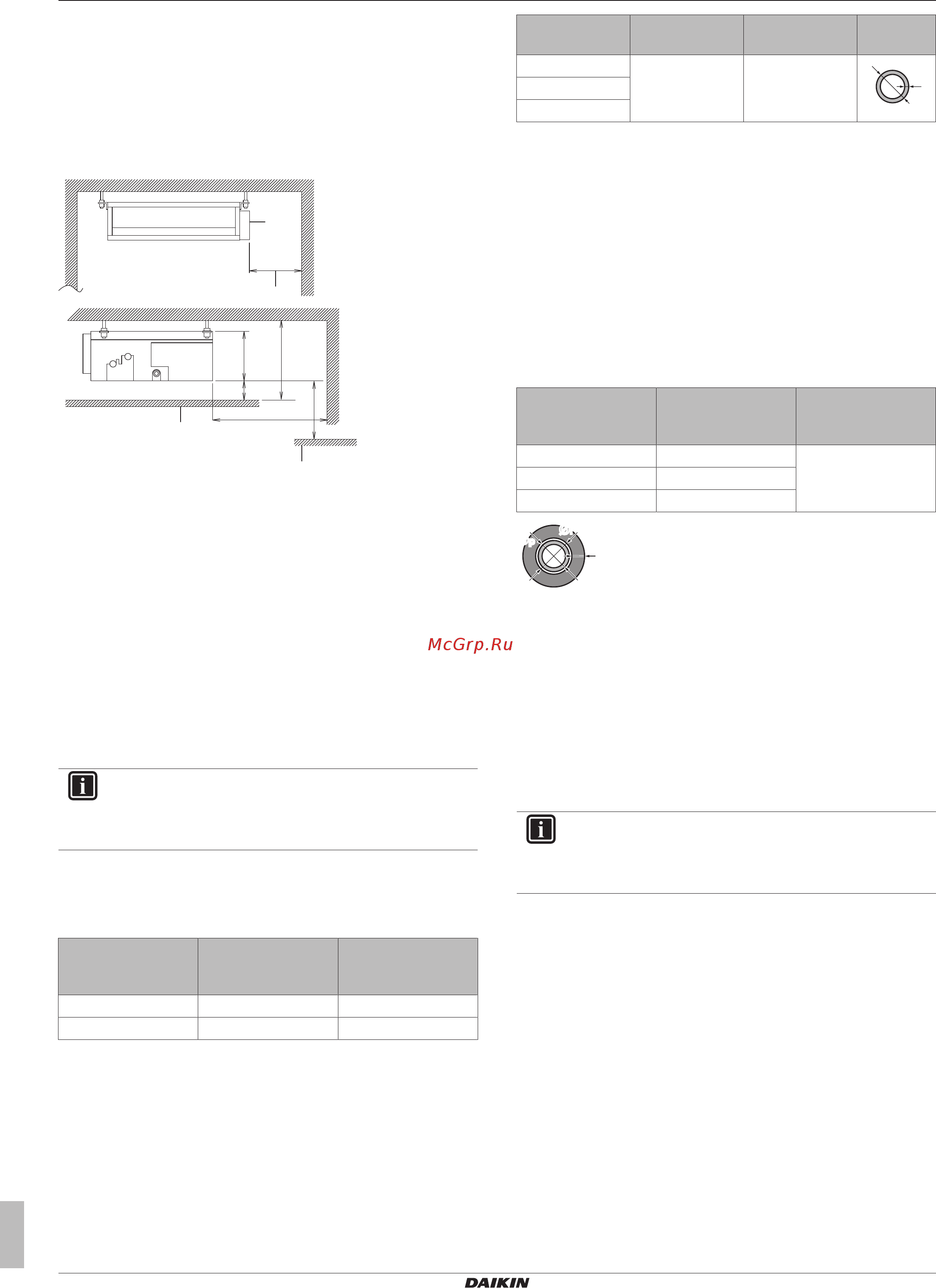

5 Подготовка
Справочное руководство для монтажника
10
FDXM25~60F3V1B(9)
Кондиционеры типа «сплит-система»
4P550955-1 – 2018.07
НЕ рекомендуется устанавливать блок в следующих местах, так
как это может сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
▪ Для монтажа используйте подвесные болты.
▪ Расположение. Соблюдайте указанные ниже требования:
200
e:
≥240
A
≥20
≥300
b
c
d
a
(mm)
≥400
A Минимальное расстояние от пола:
2,7м во избежание случайного прикосновения.
2,5м, если вентилятор прикрыт (напр., подвесным
потолком, решеткой и т.п.)
a Распределительная коробка
b Пространство для техобслуживания
c Потолок
d Поверхность пола
e Подберите размер, обеспечивающий уклон вниз не
менее 1/100
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Класс Трубопровод
жидкого
хладагента L1
Трубопровод
газообразного
хладагента L1
25+35 Ø6,4 Ø9,5
50+60 Ø6,4 Ø12,7
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4") Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8")
12,7мм (1/2")
(a) В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке блока)
могут потребоваться трубки с повышенной толщиной
стенок.
5.3.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубы (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 12~15м
12,7мм (1/2") 14~16мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
5.4 Подготовка электрической
проводки
5.4.1 Информация о подготовке
электрической проводки
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
