Daikin FDXM60F3V1B [11/24] Монтаж

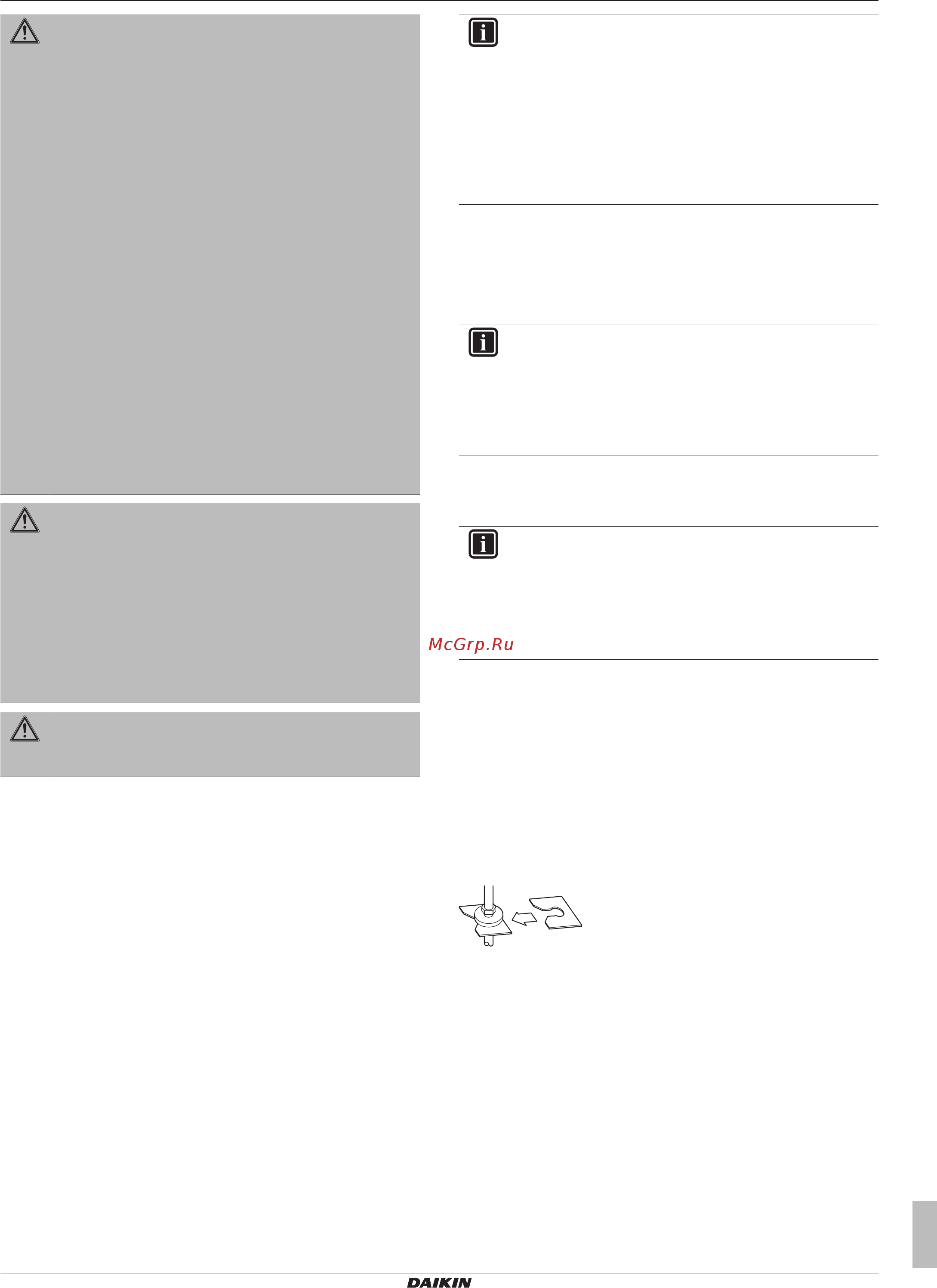

![Daikin FDXM25F3V1B9 [11/24] Монтаж](/views2/1760832/page11/bgb.png)
6 Монтаж
Справочное руководство для монтажника
11
FDXM25~60F3V1B(9)
Кондиционеры типа «сплит-система»
4P550955-1 – 2018.07
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она
не соответствует нормативам, возможно
повреждение оборудования.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью
стяжек, так чтобы он НЕ касался острых кромок или
труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного блока.
2 Монтаж внутреннего блока.
3 Подсоединение трубопроводов хладагента.
4 Проверка трубопроводов хладагента.
5 Заправка хладагентом.
6 Подключение электропроводки.
7 Завершение монтажа наружного блока.
8 Завершение монтажа внутренних блоков.
ИНФОРМАЦИЯ
В этом разделе рассказывается о порядке монтажа
только внутреннего блока. Прочие инструкции см. в
следующих документах:
▪ Руководство по монтажу наружного блока
▪ Руководство по установке пользовательского
интерфейса
▪ Руководство по установке дополнительных
приспособлений
6.2 Монтаж внутреннего агрегата
6.2.1 Меры предосторожности при монтаже
внутреннего агрегата
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.2.2 Указания по установке внутреннего
блока
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ С уже имеющимися потолками пользуйтесь анкерами.
▪ С новыми потолками применяются утопленные вставки или
анкеры и иные крепежные элементы, которые
приобретаются на месте.
▪ Подвесные болты. Для монтажа используйте подвесные
болты W3/8 M10. Прикрепите подвесной кронштейн к
подвесному болту. Прочно закрепите подвесной кронштейн
сверху и снизу с помощью гаек с шайбами.
▪ Размеры отверстия в потолке. Проследите за соблюдением
указанных далее размеров отверстия в потолке:
