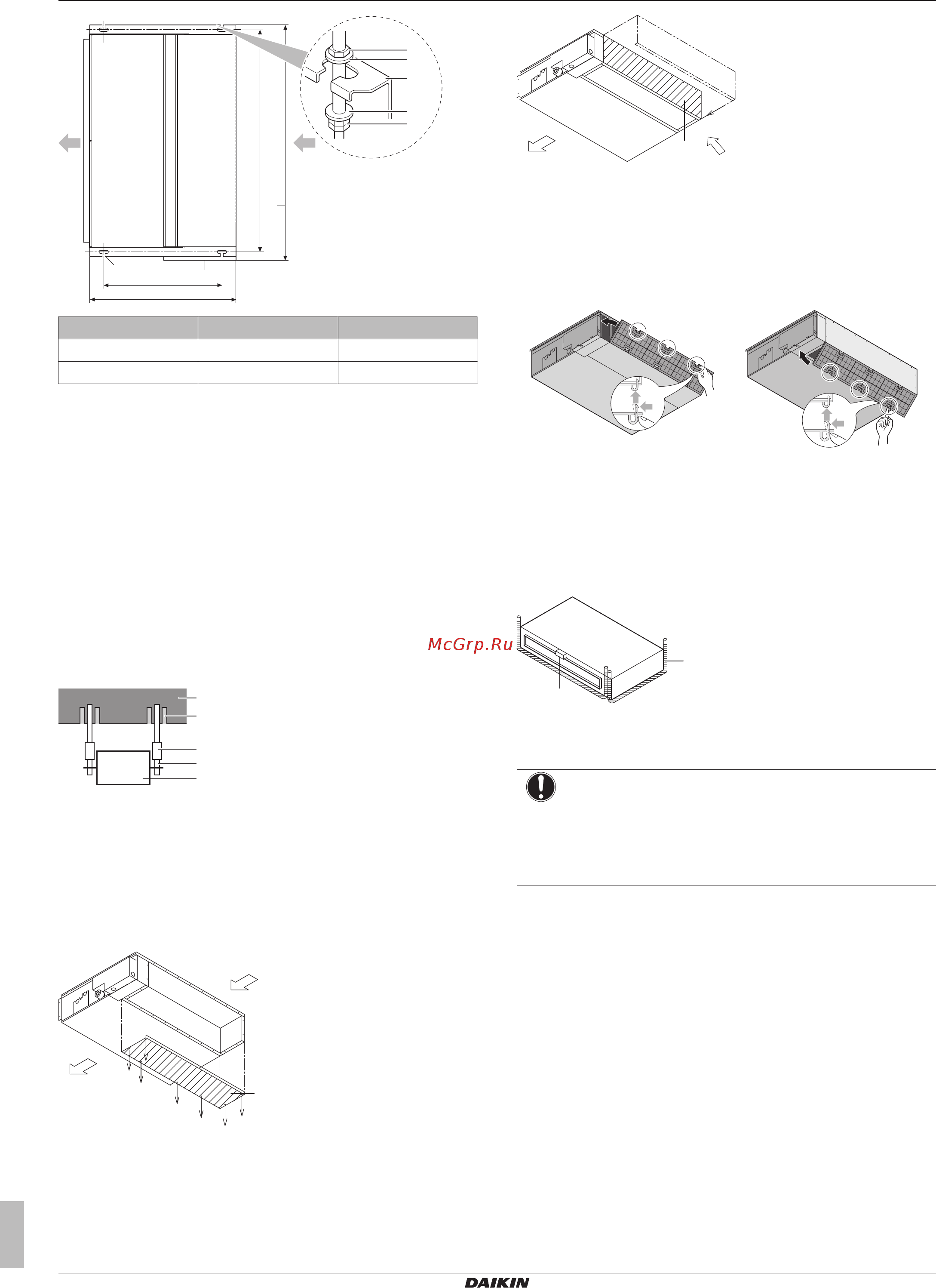

![Daikin FDXM25F3V1B [12/24] Монтаж](/views2/1760832/page12/bgc.png)
6 Монтаж
Справочное руководство для монтажника
12
FDXM25~60F3V1B(9)
Кондиционеры типа «сплит-система»
4P550955-1 – 2018.07
d
e
A
B
f
620
500
f
a1
b
b
a2
c
4×
Класс A(мм) B(мм)
FDXM25+35 740 790
FDXM50+60 1140 1190
a1 Гайка (приобретается на месте)
a2 Сдвоенная гайка (приобретается на месте)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн
d Распределительная коробка
e Отверстия для подвесных болтов
f Габаритные размеры
▪ Внешнее статическое давление. Следите по технической
документации за тем, чтобы не допустить превышения
внешнего статического давления на блок.
▪ Отверстие в подвесном потолке. (Потолок с монтажным
отверстием)
1 Проложите все трубы и электропроводку через
предназначенные для этого отверстия в блоке.
2 Проследите за тем, чтобы потолок был ровным.
▪ Пример монтажа:
b
a
c
e
d
a Анкерный болт
b Потолочная плита
c Длинная муфта или винтовая стяжка
d Подвесной болт
e Внутренний блок
▪ Установка крышки воздухозаборника и воздушного
фильтра (в комплекте принадлежностей) При заборе
воздуха снизу:
3 Снимите крышку воздухозаборника.
c
a
b
4 Установите крышку воздухозаборника на место.
c
b
a
a Воздухозаборник
b Выброс воздуха
c Крышка воздухозаборника
5 Закрепите воздушный фильтр (в комплекте
принадлежностей) нажатием на крюки (2 крюка для типа
25+35 или 3крюка для типа 50+60).
забор воздуха сзади забор воздуха снизу
2
1
2
1
▪ Временная установка блока.
6 Прикрепите подвесной кронштейн к подвесному болту.
7 Прочно закрепите блок.
▪ Уровень. Проверьте выравнивание блока по всем четырем
углам с помощью ватерпаса или виниловой трубки,
наполненной водой.
b
a
a Уровень
b Виниловая трубка
8 Затяните верхнюю гайку.
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
