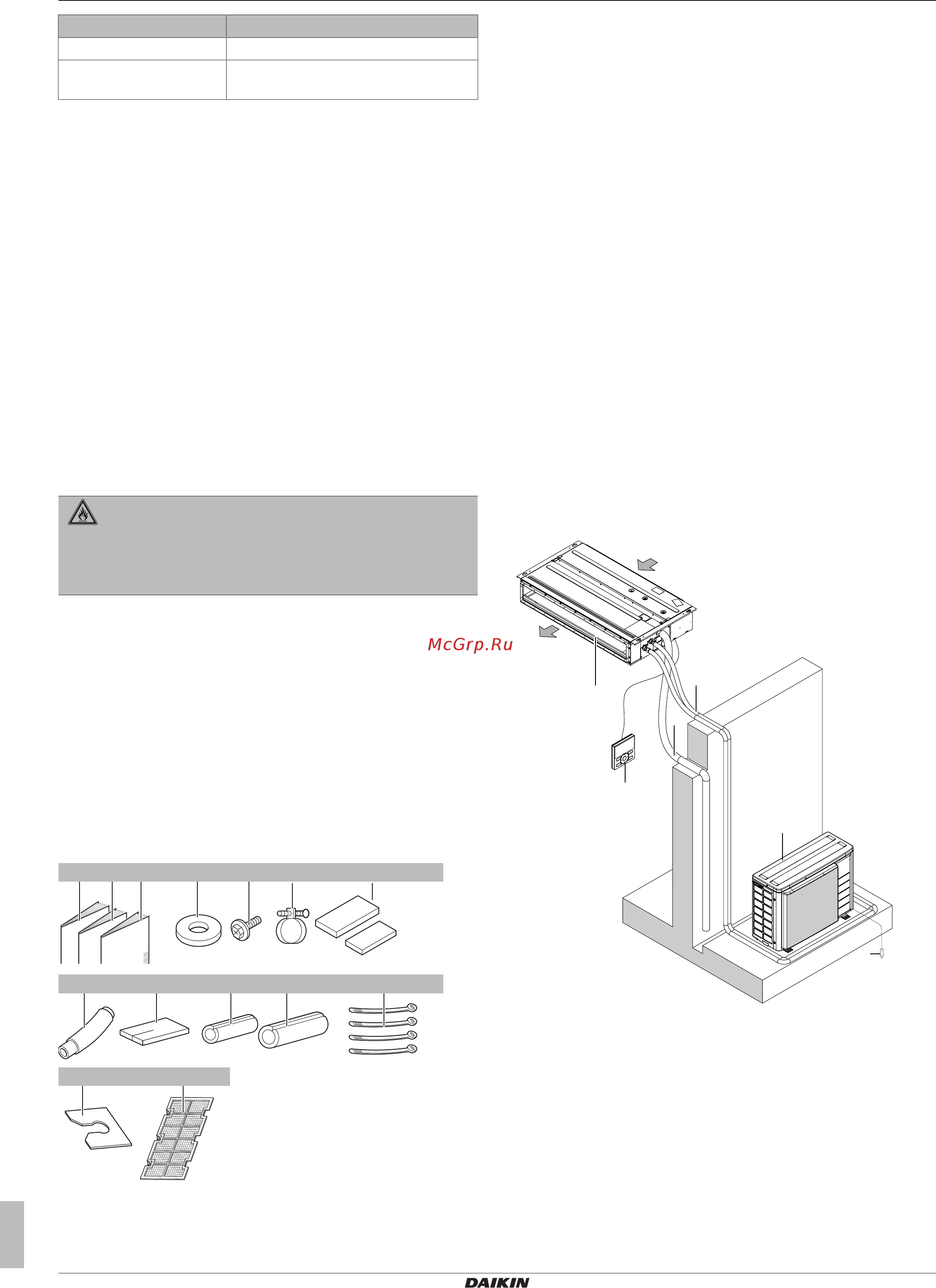

3 Информация о блоке
Справочное руководство для монтажника
8
FDXM25~60F3V1B(9)
Кондиционеры типа «сплит-система»
4P550955-1 – 2018.07
Раздел Описание
Технические данные Характеристики системы
Краткий словарь
терминов
Значение терминов
3 Информация о блоке
3.1 Обзор: информация о блоке
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
3.2 Внутренний блок
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется
именно он) умеренно горюч. Тип хладагента
указывается в характеристиках наружного блока.
3.2.1 Порядок распаковки блока и
обращения с ним
При подъеме блока пользуйтесь стропой из мягкого материала
или предохранительными пластинами, закрепленными на тросе,
во избежание появления на блоке царапин.
Поднимайте блок за подвесные скобы, следя за тем, чтобы не
оказывалось давление на другие части, особенно на
трубопроводы хладагента, сливную трубу и другие детали из
полимеров.
3.2.2 Снятие аксессуаров с внутреннего
блока
24×8×1× 1×
2×
1×
1×
1×
2×
1×
ed
ba
1×
c
f g
h
i j k l
6×
m
4×
n
1×
a Руководство по монтажу
b Руководство по эксплуатации
c Общая техника безопасности
d Шайбы для подвесного кронштейна
e Винты для фланцев воздуховода
f Металлический зажим
g Уплотнительные подушки (малая и большая)
h Сливной шланг
i Материал уплотнения
j Изолятор: малый (для трубопровода жидкого
хладагента)
k Изолятор: большой (для трубопровода газообразного
хладагента)
l Соединительные накладки
m Крепежная шайба панели
n Воздушный фильтр
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Сочетания наружных и внутренних блоков
▪ Сочетания внутреннего блока с дополнительным
оборудованием
4.2 Компоновка системы
b
c
a
e
d
f
g
h
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
f Трубопровод хладагента + соединительный кабель
g Сливная труба
h Заземление
