MAGYAR
11
ABalesetveszély!
Ne kísérelje meg a forgács eltávolítá-
sát az asztalról, ameddig a fűr
észlap
még forog. Az ilyen tevékenység el-
végzéséhez a fű
szlapnak mindig
álló helyzetben kell lenni.
3 Megjegyzés:
Minden fűrészel
ésnél ügyeljen arra,
hogy a forgácsfogó burkolat a fűrészla-
pot betakarja és elöl az alsó széle a
mu
nkadarabra ráfeküdjön.

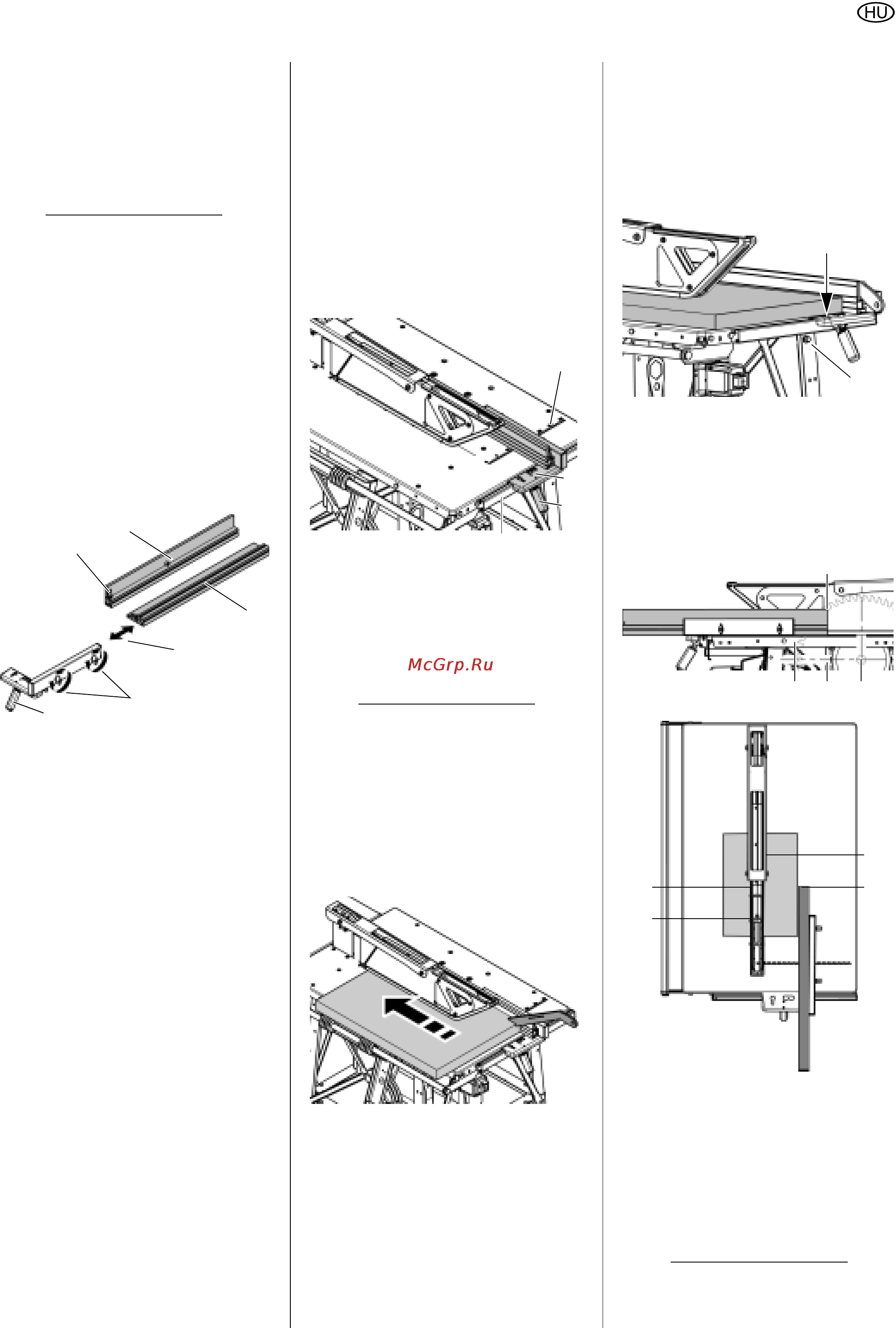

7.1 Fűrészelés a párhuza-
mos ütköző használatával
A párhuzamos ütköző profilját illeszteni
kell a fűrészelendő munkadarabhoz.
Párhuzamos ütköző illesztése a
munkadarab magasságához
1. Lazítsa meg a (54) szárnyas anyá-
kat és vegye le az ütköző pr
ofilt.
2. A munkadarab magasságától füg-
gően
a magas (51) vagy az ala-
csony támasztó felületű elemet (52)
kell felszerelni.
3. Rögzítse az ütköző
profilt a szár-
nyas anyák (54) segítségével.
4. Rögzítse a párhuzamos ütközőt a
sz
orító kar (55) segítségével.
Párhuzamos ütköző il
lesztése a
munkadarab hosszához
1. Lazítsa meg a (54) szárnyas anyá-
kat és vegye le az ütköző profilt.
2. Illessze az ütköző profil hosszát
(53) a munkadarab hosszához.
3. Rögzítse az ütköző
profilt a szár-
nyas anyák (54) segítségével.
4. Rögzítse a párhuzamos ütközőt a
szorító kar (55) segítségével.
Fűr
észelés a párhuzamos ütköző
használatával
1. Helyezze a párhuzamos ütközőt
(58) felülről a vezetőprofilra (60) a
fűrész elülső oldalán.
2. Az anyagba belenyomott asztallap
skála (57) segítségével állítsa be a
párhuzamos ütköző távolságát a fű-
részlaphoz képest.
3. Rögzítse a párhuzamos ütközőt a
szor
ító kar (59) segítségével.
AVeszély!
Amennyiben a párhuzamos ütköző
és
a fűrészlap közötti távolság ki-
sebb, mint 120 mm, a toló tuskót kell
használn
i.
3 Megjegyzés:
Ha a toló tuskóra nincs szük
ség, hozzá
lehet rögzíteni az ütköző profilon lévő
szorítóhoz (56).
4. Kapcsolja be a motort.
5. A párhuzamos ütköző mentén la
s-
san vezesse hozzá a munkadarabot
a fűrészl
aphoz és egy munkame-
netben végezze el a fűrészelést.
6. Mindig kapcsolja ki a készüléket,
ha
nem folytatja azonnal a munkát.
3 Megjegyzés:
Ha nincs szüksége a párhuzamos ütkö-
zőre, rá
lehet akasztani a mélyedés se-
gítségével (61) az akasztó csavarra
(62), ami a jobb elülső asztall
ábon talál-
ható.
Párhuzamos ütköző be
állítása tömör
fa vágásához
1. Állítsa a párhuzamos ütköző (63)
hátsó végét a középpont magassá-
gába (65) a fűrészlap tengely (64)
és a fűrészlap kezdete (66) közé.
A Figyelem!
Minden fűr
észelési művelet után a
toló tuskó segítségével óvatosan ve-
zesse a munkadarabot a fűr
észlap és
a párhuzamos ütköző között a fű-
részasztal hátsó részébe és ott ve-
gye le az asztalról.
51
52
53
54
56
55
58
59
60
57
62
61
646566
63
64
63
66
65
