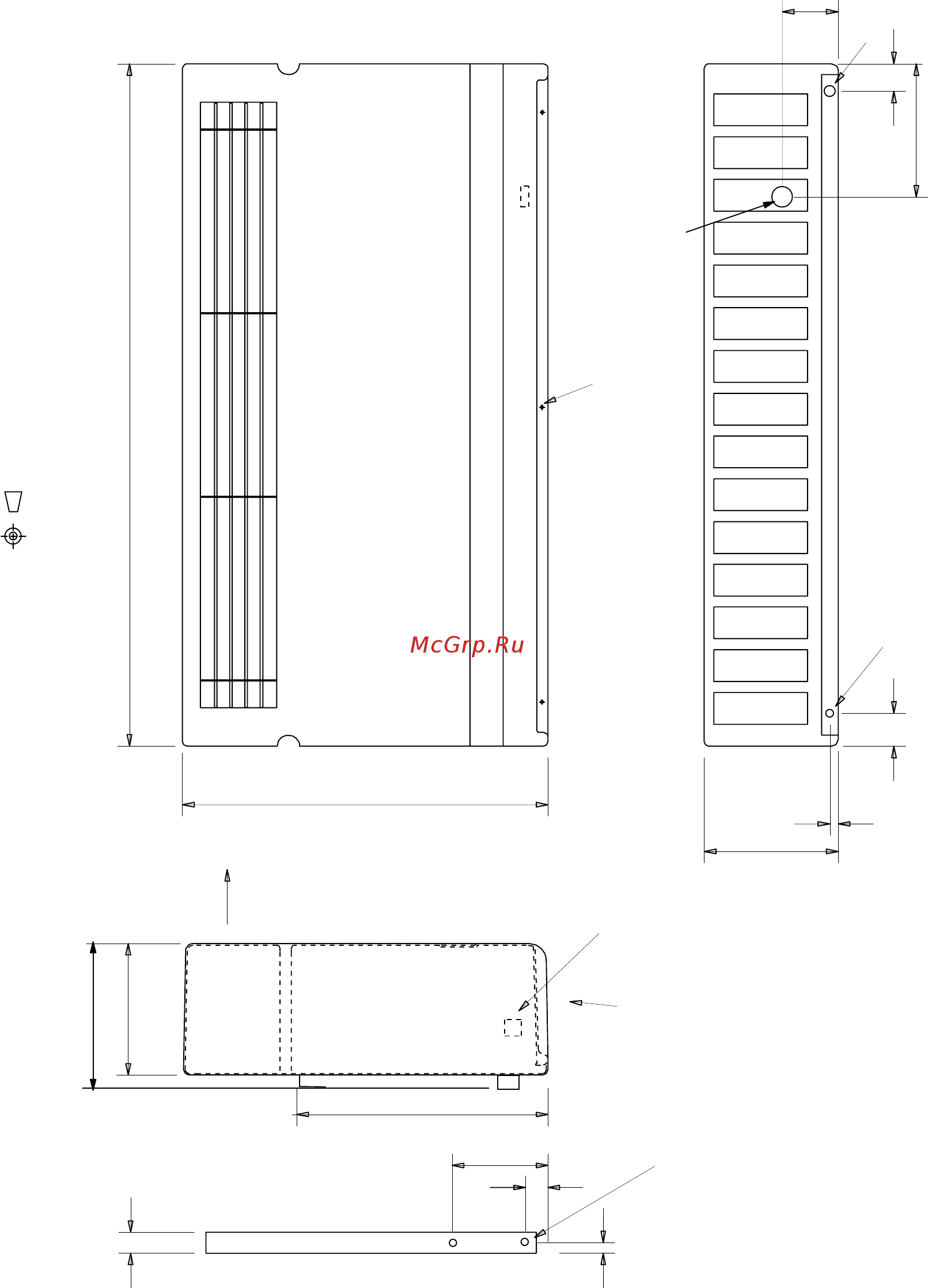

5.0 РАЗМЕРЫ (ПРОДОЛЖЕНИЕ)
60.00
50.00
243.00
100.00
250.00
15.00
1245.00
655.00
19.00
40.00
172.00
38.00
450.00
250.00
270.00
МОДЕЛИ DH50/60
ВИД АГРЕГАТА СПЕРЕДИ, СЛЕВА И СВЕРХУ
ВВОД КАБЕЛЯ
ЭЛЕКТРОПИТАНИЯ
ПАТРУБОК ОТВОДА КОНДЕНСАТА
РУЧКА УПРАВЛЕНИЯ ГИГРОСТ
АТОМ
ВВОД КАБЕЛЯ
ЭЛЕКТРОПИТАНИЯ
МЕСТА КРЕПЛЕНИЯ
ЛИЦЕВОЙ ПАНЕЛИ (3 ПОЗ.)
СЕКЦИЯ ТЕПЛОУТИЛИЗАТОРА,
УСТАНАВЛИВАЕМАЯ
СЗАДИ M/C
ПАТРУБКИ ПОДАЧИ/
ОТВОДА ВОДЫ, ДИАМ. 15
ВЫХОД
ВХОД
МОНТАЖНЫЕ ЩЕЛЕВЫЕ ОТВЕРСТИЯ
РАЗМЕРЫ С УПАКОВКОЙ (Д х Ш х В), мм
1315 x 340,00 x 850,00
ЗАБОР ВОЗДУХА
РАЗДАЧА ВОЗДУХА
