ВЫПОЛНЯЕМЫЕ ПОЛЬЗОВАТЕЛЕМ ПРОВЕРКИ
E
N
L
N
L
L
N

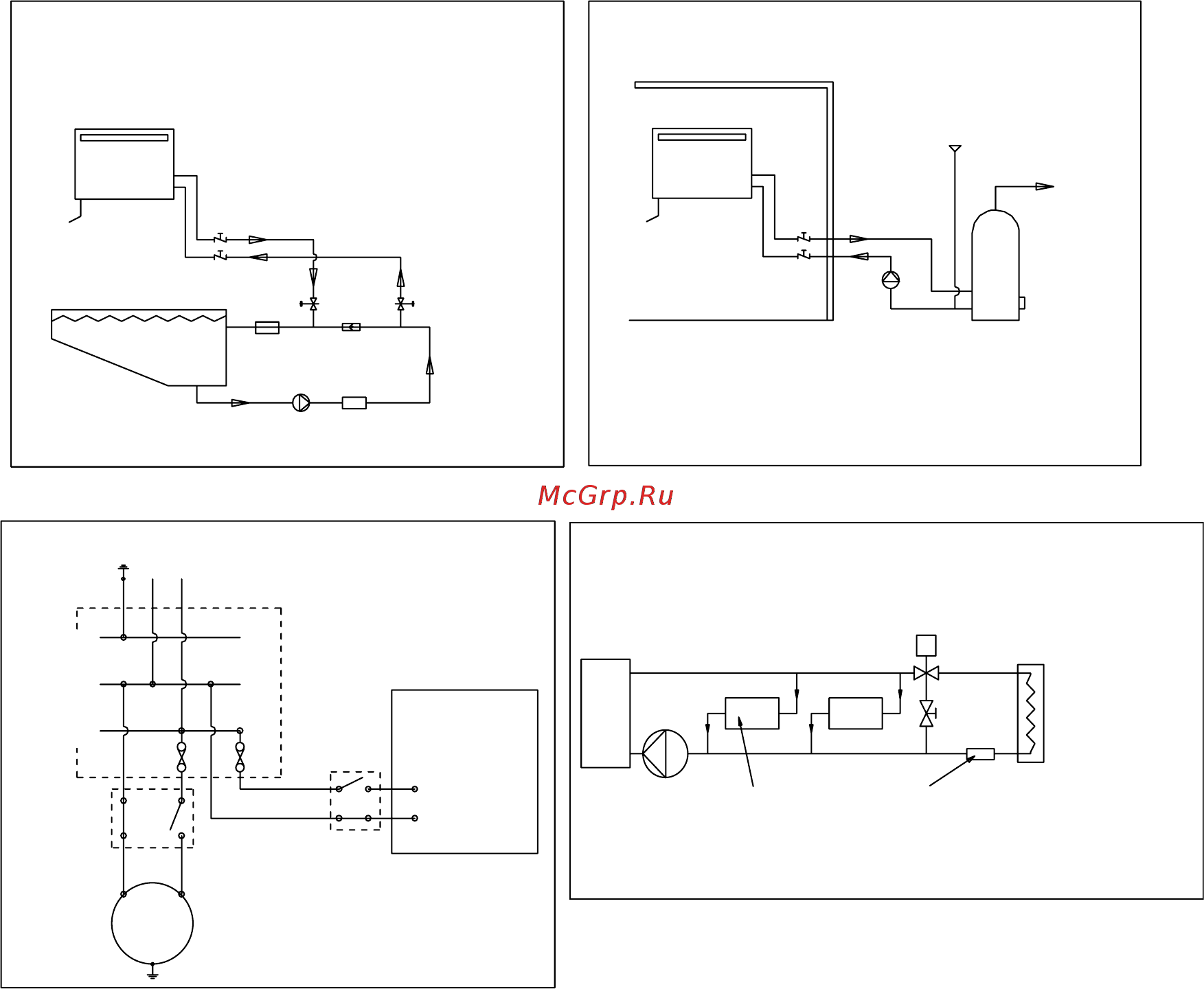

ВОДЯНЫЕ КОНТУРЫ МОДЕЛЕЙ RH, ОСНАЩЕННЫХ ТЕПЛОУТИЛИЗАТОРАМИ
ТЕПЛОУТИЛИЗАЦИЯ С ИСПОЛЬЗОВАНИЕМ ВОДЫ БАССЕЙНА
ОСУШИТЕЛЬ
ОТВОД КОНДЕНСАТА
УСТРОЙСТВО ДЛЯ
ОБРАБОТКИ ВОДЫ
НАСОС ФИЛЬТР
ТЕПЛОУТИЛИЗАЦИЯ С ИСПОЛЬЗОВАНИЕМ ГОРЯЧЕЙ ВОДЫ
ОБСЛУЖИВАЕМОЕ ПОМЕЩЕНИЕ
ПОДПИТКА ХОЛОДНОЙ ВОДОЙ
ОТВОД ГОРЯЧЕЙ ВОДЫ
ВОДЯНОЙ
НАСОС
ТЕРМОСТАТ
ВОДЯНОГО
БАКА
ВОДЯНОЙ КОНТУР
ОБЯЗАТЕЛЬНЫЕ КОМПОНЕНТЫ:
ТЕПЛОИЗОЛИРОВАННЫЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ
ВОДЯНОЙ НАСОС
ТЕРМОСТАТ
ТЕПЛОИЗОЛИРОВАННЫЕ ТРУБЫ
ИЗОЛИРОВАННЫЙ
БАК ДЛЯ
ГОРЯЧЕЙ ВОДЫ
СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ
МОЩНОСТЬ ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ ДОЛЖНА
СООТВЕТСТВОВАТЬ МОЩНОСТИ НАСОСА И ОСУШИТЕЛЯ
ДОПОЛНИ
ТЕЛЬНАЯ
ПАНЕЛЬ С
ПЛАВКИМИ
ПРЕДОХРАНИ
ТЕЛЯМИ
ОСУШИТЕЛЬ
ВВОДНОЙ
ВЫКЛЮЧАТЕЛЬ
НАСОСА
ОДНОФАЗНЫЙ ВВОДНОЙ
ВЫКЛЮЧАТЕЛЬ ОСУШИТЕЛЯ
ВОДЯНОЙ
НАСОС
ВОДЯНОЙ НАСОС ДЛЯ СИСТЕМЫ
УТИЛИЗАЦИИ ТЕПЛА ИЛИ ТОЛЬКО
ДЛЯ КОНТУРА ГОРЯЧЕЙ ВОДЫ
СХЕМА КОНТУРА ВОДЯНОГО КАЛОРИФЕРА
3ХОДОВОЙ КЛАПАН С ЭЛЕКТРОПРИВОДОМ,
УПРАВЛЯЕМЫЙ ПО СИГНАЛУ ТЕРМОСТАТА
(НЕ ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ)
ВОДОНАГРЕВАТЕЛ
Ь
НАСОС
РАДИАТОРЫ
(ЕСЛИ ИМЕЮТСЯ)
УРАВНИ
ТЕЛЬНЫЙ
КЛАПАН
РАСХОДОМЕР
КОМПОНЕНТЫ
КАЛОРИФЕРА,
РАСПОЛОЖЕННЫЕ
В КОРПУСЕ
ОСУШИТЕЛЯ
РАБОЧИЕ УСЛОВИЯ И РЕЖИМЫ РАБОТЫ
Рабочая уставка термостата (50 - 60 %) указана на шкале возле пово-
ротной ручки (среднее положение ручки).
Минимальная температура воздуха для DH 30/33/50/55/60 A = 15 °C
Минимальная температура воздуха для DH 30/33/50/55/60 AХ = 0 °C
Примечание: - В моделях Х во время цикла оттаивания вентилятор от-
ключен.
В агрегатах с электрическими нагревателями DH30/50/60 “P” теплопроизводит-
ельность регулируется дистанционным термостатом. Нагреватель включается
и отключается автоматически в соответствии с заданной уставкой температуры
воздуха.
В моделях, оснащенных водяным калорифером низкого давления, венти-
ляторы включаются и отключаются автоматически.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
a. Убедитесь, что воздухозаборное и воздуховыпускное отверстия и
фильтры не загрязнены. Для очистки воздуха поставляются комплекты
фильтров.
b. При наличии загрязнений очистите элементы агрегата с помощью
влажной ткани или жидких моющих средств, предназначенных для чистки
изделий из стекловолокна и/или ПВХ.
Примечание. Компания предоставляет гарантии на оборудование только
при предъявлении гарантийного талона. Если в комплекте поставки агре-
гата отсутствует гарантийный талон, свяжитесь с отделом обслуживания
компании Calorex или ее представителем и укажите Ваши фамилию и ад-
рес, а также заводской номер агрегата. После получения Вашего запроса
Вам будет выслан гарантийный талон.
ПРАВИЛА БЕЗОПАСНОСТИ
Агрегат содержит электрические и вращающие узлы, поэтому все работы
по его обслуживанию и ремонту должны выполнять ТОЛЬКО квалифицир-
ованные специалисты (см. гарантийные обязательства). Перед снятием
панелей или началом любых работ по техническому обслуживанию агре-
гата отключите его от сети электропитания.
ЕСЛИ АГРЕГАТ НЕ ВКЛЮЧАЕТСЯ …
ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ПРОВЕРКИ.
1. Проверьте, включено ли электропитание агрегата.
2. Проверьте целостность предохранителей цепи электропитания.
3. Поверните ручку гигростата по часовой стрелке до упора.
4. Проверьте, не перекрыты ли воздухозаборное и воздуховыпускное
отверстия.
5. В агрегатах модели “P” установите защитные термореле в исходное
состояние (см. рис. 2).
6. Если через 1 час после выполнения указанных выше проверок агрегат
по-прежнему не включается, обратитесь в сервисный центр.
ЕСЛИ РАБОТАЕТ ТОЛЬКО ВЕНТИЛЯТОР …
7. Поверните ручку гигростата по часовой стрелке до упора.
8. Проверьте, не перекрыты ли воздухозаборное и воздуховыпускное
отверстия. Если через 30 минут агрегат по-прежнему не включается,
обратитесь в сервисный центр.
ЕСЛИ ОБНАРУЖЕНА УТЕЧКА ВОДЫ ИЗ ОСНОВАНИЯ АГРЕГАТА …
9. Проверьте, не загрязнен ли трубопровод для отвода конденсата. При
необходимости проведите чистку. Проверьте, с достаточным ли ук-
лоном проложен трубопровод.
10. Убедитесь в том, что агрегат установлен ровно.
Прежде чем обратиться в сервисный центр, пользователь обязан выпол-
нить указанные выше проверки.
Внутренние устройства управления и контроля откалиброваны и опеча-
таны на заводе. Не допускается самостоятельно изменять уставки этих
устройств.
По всем вопросам обращайтесь в отдел обслуживания компании Calorex.
Телефоны: (01621)857171 и 856611
ДАННАЯ ИНСТРУКЦИЯ ДОЛЖНА БЫТЬ ПЕРЕДАНА ПОЛЬЗОВАТЕЛЮ АГРЕГАТА
