Dryfast DH 55 A (X) [3/77] Инструкция по монтажу
![Dryfast DH 55 A (X) [3/77] Инструкция по монтажу](/views2/1762259/page3/bg3.png)
страница 2
страница 3

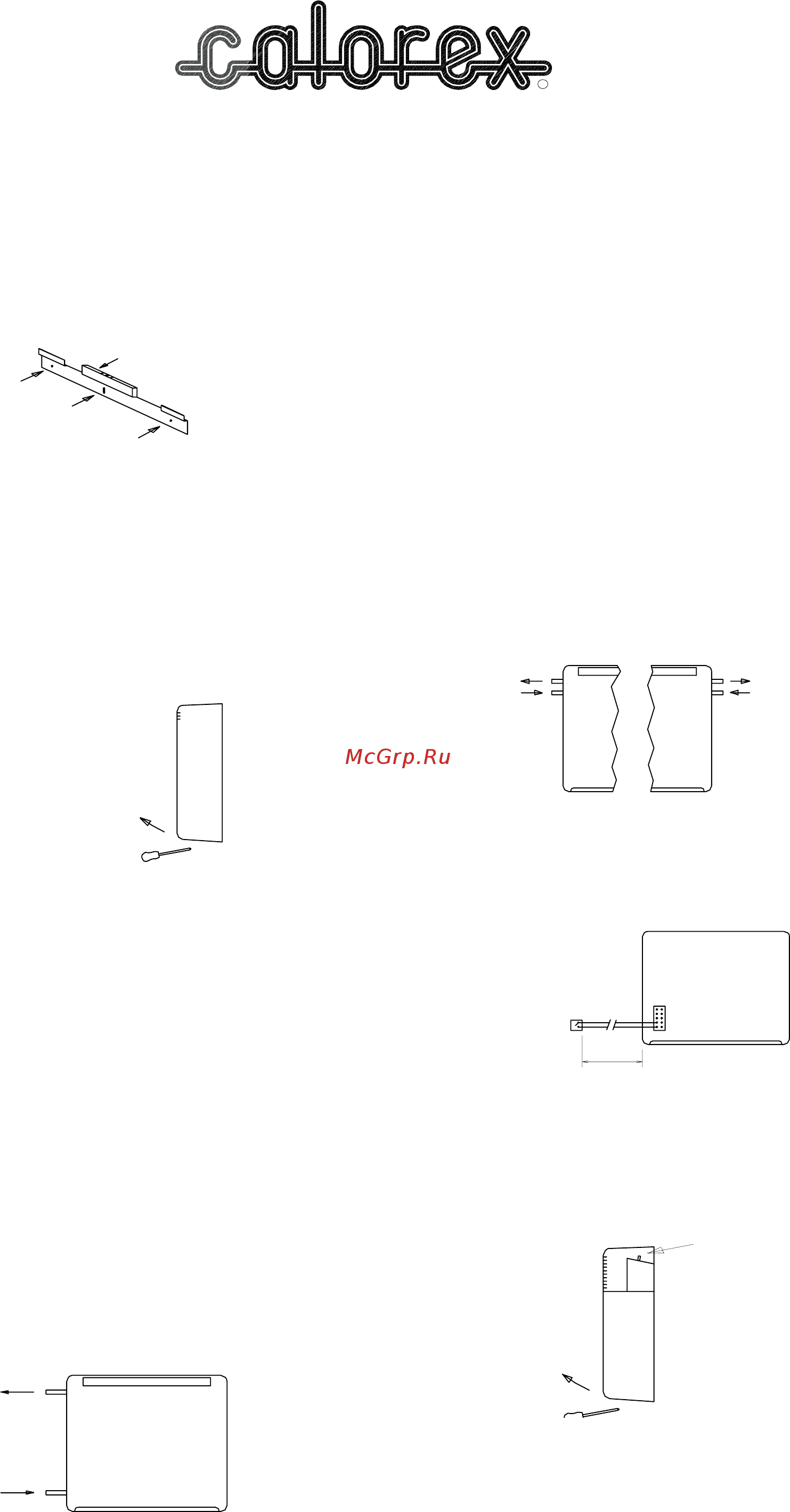

D
A
B
C
DH33 DH55
REMOVE COVER FIXING SCREWS
250M
РИС. 1.
РИС. 2.
ПОТЯНИТЕ ЛИЦЕВУЮ
ПАНЕЛЬ НА СЕБЯ И
СНИМИТЕ ЕЕ
ВЫКРУТИТЕ ИЗ ПАНЕЛИ
ФИКСИРУЮЩИЕ ВИНТЫ
ТЕПЛОУТИЛИЗАТОР
ВЫХОД ВОДЫ
ТЕПЛОУТИЛИЗАТОР
ВХОД ВОДЫ
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
Гигростат или
термостат
(не входят в
комплект
поставки)
Remote Control Interface
(подключение
устройства
дистанционного
управления)
Не более 250 м КАБЕЛЬ SQ, 1 мм
макс.
Для установки
защитного
термореле
в исходное
состояние
нажмите кнопку
красного цвета
ПОТЯНИТЕ ЛИЦЕВУЮ ПАНЕЛЬ
НА СЕБЯ И СНИМИТЕ ЕЕ.
ВЫКРУТИТЕ ВИНТЫ,
ФИКСИРУЮЩИЕ
ЛИЦЕВУЮ ПАНЕЛЬ
D
A
B
C
DH33 DH55
REMOVE COVER FIXING SCREWS
250M
РИС. 1.
РИС. 2.
ПОТЯНИТЕ ЛИЦЕВУЮ
ПАНЕЛЬ НА СЕБЯ И
СНИМИТЕ ЕЕ
ВЫКРУТИТЕ ИЗ ПАНЕЛИ
ФИКСИРУЮЩИЕ ВИНТЫ
ТЕПЛОУТИЛИЗАТОР
ВЫХОД ВОДЫ
ТЕПЛОУТИЛИЗАТОР
ВХОД ВОДЫ
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
Гигростат или
термостат
(не входят в
комплект
поставки
)
Remote Control Interface
(подключение
устройства
дистанционного
управления)
Не более 250 м КАБЕЛЬ SQ, 1 мм
макс.
Для установки
защитного
термореле
в исходное
состояние
нажмите кнопку
красного цвета
ПОТЯНИТЕ ЛИЦЕВУЮ ПАНЕЛЬ
НА СЕБЯ И СНИМИТЕ ЕЕ.
ВЫКРУТИТЕ ВИНТЫ,
ФИКСИРУЮЩИЕ
ЛИЦЕВУЮ ПАНЕЛЬ
D
A
B
C
DH33 DH55
REMOVE COVER FIXING SCREWS
250M
РИС. 1.
РИС. 2.
ПОТЯНИТЕ ЛИЦЕВУЮ
ПАНЕЛЬ НА СЕБЯ И
СНИМИТЕ ЕЕ
ВЫКРУТИТЕ ИЗ ПАНЕЛИ
ФИКСИРУЮЩИЕ ВИНТЫ
ТЕПЛОУТИЛИЗАТОР
ВЫХОД ВОДЫ
ТЕПЛОУТИЛИЗАТОР
ВХОД ВОДЫ
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
Гигростат или
термостат
(не входят в
комплект
поставки
)
Remote Control Interface
(подключение
устройства
дистанционного
управления)
Не более 250 м КАБЕЛЬ SQ, 1 мм
макс.
Для установки
защитного
термореле
в исходное
состояние
нажмите кнопку
красного цвета
ПОТЯНИТЕ ЛИЦЕВУЮ ПАНЕЛЬ
НА СЕБЯ И СНИМИТЕ ЕЕ.
ВЫКРУТИТЕ ВИНТЫ,
ФИКСИРУЮЩИЕ
ЛИЦЕВУЮ ПАНЕЛЬ
D
A
B
C
DH33 DH55
REMOVE COVER FIXING SCREWS
250M
РИС. 1.
РИС. 2.
ПОТЯНИТЕ ЛИЦЕВУЮ
ПАНЕЛЬ НА СЕБЯ И
СНИМИТЕ ЕЕ
ВЫКРУТИТЕ ИЗ ПАНЕЛИ
ФИКСИРУЮЩИЕ ВИНТЫ
ТЕПЛОУТИЛИЗАТОР
ВЫХОД ВОДЫ
ТЕПЛОУТИЛИЗАТОР
ВХОД ВОДЫ
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
Гигростат или
термостат
(не входят в
комплект
поставки)
Remote Control Interface
(подключение
устройства
дистанционного
управления)
Не более 250 м КАБЕЛЬ SQ, 1 мм
макс.
Для установки
защитного
термореле
в исходное
состояние
нажмите кнопку
красного цвета
ПОТЯНИТЕ ЛИЦЕВУЮ ПАНЕЛЬ
НА СЕБЯ И СНИМИТЕ ЕЕ.
ВЫКРУТИТЕ ВИНТЫ,
ФИКСИРУЮЩИЕ
ЛИЦЕВУЮ ПАНЕЛЬ
D
A
B
C
DH33 DH55
REMOVE COVER FIXING SCREWS
250M
РИС. 1.
РИС. 2.
ПОТЯНИТЕ ЛИЦЕВУЮ
ПАНЕЛЬ НА СЕБЯ И
СНИМИТЕ ЕЕ
ВЫКРУТИТЕ ИЗ ПАНЕЛИ
ФИКСИРУЮЩИЕ ВИНТЫ
ТЕПЛОУТИЛИЗАТОР
ВЫХОД ВОДЫ
ТЕПЛОУТИЛИЗАТОР
ВХОД ВОДЫ
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
Гигростат или
термостат
(не входят в
комплект
поставки)
Remote Control Interface
(подключение
устройства
дистанционного
управления)
Не более 250 м КАБЕЛЬ SQ, 1 мм
макс.
Для установки
защитного
термореле
в исходное
состояние
нажмите кнопку
красного цвета
ПОТЯНИТЕ ЛИЦЕВУЮ ПАНЕЛЬ
НА СЕБЯ И СНИМИТЕ ЕЕ.
ВЫКРУТИТЕ ВИНТЫ,
ФИКСИРУЮЩИЕ
ЛИЦЕВУЮ ПАНЕЛЬ
D
A
B
C
DH33 DH55
REMOVE COVER FIXING SCREWS
250M
РИС. 1.
РИС. 2.
ПОТЯНИТЕ ЛИЦЕВУЮ
ПАНЕЛЬ НА СЕБЯ И
СНИМИТЕ ЕЕ
ВЫКРУТИТЕ ИЗ ПАНЕЛИ
ФИКСИРУЮЩИЕ ВИНТЫ
ТЕПЛОУТИЛИЗАТОР
ВЫХОД ВОДЫ
ТЕПЛОУТИЛИЗАТОР
ВХОД ВОДЫ
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
НАПРАВЛЕНИЕ
ПОТОКА ВОДЫ
ПОКАЗАНО
СТРЕЛКАМИ,
РАСХОД 300 л/ч,
ДИАМЕТР
ПАТРУБКОВ 15 мм
Гигростат или
термостат
(не входят в
комплект
поставки
)
Remote Control Interface
(подключение
устройства
дистанционного
управления)
Не более 250 м КАБЕЛЬ SQ, 1 мм
макс.
Для установки
защитного
термореле
в исходное
состояние
нажмите кнопку
красного цвета
ПОТЯНИТЕ ЛИЦЕВУЮ ПАНЕЛЬ
НА СЕБЯ И СНИМИТЕ ЕЕ.
ВЫКРУТИТЕ ВИНТЫ,
ФИКСИРУЮЩИЕ
ЛИЦЕВУЮ ПАНЕЛЬ
R
ИНСТРУКЦИЯ ПО МОНТАЖУ
МОДЕЛИ DH30/33/50/55/60/A/AX/ARH/AP
ПРАВИЛА БЕЗОПАСНОГО МОНТАЖА И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Агрегат содержит электрические и вращающие узлы, поэтому все работы по его обслуживанию и ремонту должны выполнять ТОЛЬКО квалифицир-
ованные специалисты (см. раздел “Гарантийные обязательства”). Перед снятием панелей или началом любых работ по техническому обслуживанию
агрегата отключите его от сети электропитания.
МОНТАЖ - МОДЕЛИ 30/33/50/55/60
1. Распакуйте агрегат и достаньте из упаковки кронштейн.
2. Расположите кронштейн на стене в месте монтажа агрегата. В точке
А (см. рисунок выше) высверлите отверстие диаметром 6,0 мм и глу-
биной 60 мм. Вставьте дюбель и зафиксируйте кронштейн винтом.
3. С помощью уровня (поз. D на рисунке) выровняйте настенный кронш-
тейн по горизонтали, затем высверлите отверстие в точке В, вставьте
дюбель и зафиксируйте кронштейн винтом.
4. Проверьте еще раз положение кронштейна и полностью вкрутите
винты А и В. Затем высверлите отверстие в точке С.
5. Убедитесь, что все винты плотно затянуты.
6. Поднимите осушитель и навесьте его на кронштейн.
7. Снимите лицевую панель, как показано на рисунке 1.
8. Параметры источника электропитания должны соответствовать дан-
ным, указанным на заводской табличке агрегата, а также требованиям
Правил устройства электроустановок (ПУЭ) относительно условий
электромонтажа агрегатов во влажных помещениях.
9. Кабель электропитания должен быть подключен к клеммной колодке,
расположенной на боковой стороне опорного кронштейна комп-
рессора. Проводники должны быть подключены следующим образом:
- красно-коричневый проводник - к клемме ФАЗА, сине-черный про-
водник - к клемме НЕЙТРАЛЬ, заземляющий проводник - к клемме
заземления.
10. При наличии гигростата и датчиков можно с помощью переключателя
задать циклический режим работы вентилятора. При отсутствии гиг-
ростата для обеспечения надлежащей циркуляции воздуха и умень-
шения конденсации вентиляторы должны работать в непрерывном
режиме.
Во всех моделях, оснащенных водяным калорифером низкого дав-
ления, вентиляторы автоматически включаются при поступлении
запроса на нагревание или осушение воздуха. В моделях «Х» на время
работы системы оттаивания вентиляторы отключаются.
11. Агрегат оснащен шлангом для отвода конденсата и двумя патрубками
диаметром 10 мм, расположенными сзади и сбоку агрегата. Шланг
следует проложить с уклоном, обеспечивающим беспрепятственный
слив конденсата.
МОДЕЛЬ “RH” С ВОДЯНЫМ ТЕПЛОУТИЛИЗАТОРОМ
12. Подсоедините водяной контур к патрубкам диаметром 15 мм, распо-
ложенным сбоку агрегата (см. рисунок ниже).
13. Рекомендуется установить запорные клапаны для перекрытия водяно-
го контура при проведении технитеского обслуживания.
Заправьте водяной контур в соответствии с данными, приведенными
на следующей странице.
(а) Циркуляционный насос выбирается в соответствии с расчетным
расходом воды и гидравлическим сопротивлением водяного контура.
DH30/33 RH DH50/55/60 RH
Расход воды через агрегат, л/мин 8/12 12/16
Гидравлическое сопротивление 1.0/2.2 1.0/2.2
агрегата, м вод. ст.
МОДЕЛИ С ВОДЯНЫМ КАЛОРИФЕРОМ НИЗКОГО ДАВЛЕНИЯ
14. Подсоедините водяной контур к патрубкам диаметром 15 мм, распо-
ложенным сбоку агрегата (см. рисунок ниже).
15. Рекомендуется установить запорные клапаны для перекрытия водяно-
го контура при проведении технитеского обслуживания.
Заправьте водяной контур в соответствии с данными, приведенными
на следующей странице.
(а) Циркуляционный насос выбирается в соответствии с расчетным
расходом воды и гидравлическим сопротивлением водяного контура.
ПОДКЛЮЧЕНИЕ ДИСТАНЦИОННОГО ТЕРМОСТАТА ИЛИ
ГИГРОСТАТА (12 В)
16. Отсоедините кабель электропитания от клеммного блока с табличкой
“Remote Control Interface” (подключение устройства дистанционного
управления). Подсоедините дистанционный гигростат, как показано
на рисунке ниже, и поверните ручку гигростата по часовой стрелке до
упора (максимальное осушение).
МОДЕЛИ “P” С ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ
17. Подсоедините дистанционный термостат к клеммной колодке с таб-
личкой “Remote Control Interface” (подключение устройства дистанц-
ионного управления) (см. рисунок выше).
18. Нажатием кнопки красного цвета установите защитное термореле в
исходное состояние (повторите данную процедуру для всех имею-
щихся термореле).
Для доступа к термореле с ручным возвратом в исходное состояние
снимите лицевую панель.
19. Установите лицевую панель в исходное положение, подключите элек-
тропитание и поверните ручку гигростата в положение «МАКСИМУМ»
(если не подключен термостат в соответствии с п. 16). Компрессор
включится через 6 минут после включения вентилятора.
Содержание
- Dh30 7 33 7 55 7 60 7 1
- Настенные осушители воздуха 1
- Техническое описание 1
- Инструкция по монтажу 2
- Dh30 33 rh dh50 55 60 rh расход воды через агрегат л мин 8 12 12 16 гидравлическое сопротивление 1 2 1 2 агрегата м вод ст 3
- Remote control interface подключение устройства дистанционного управления подсоедините дистанционный гигростат как показано на рисунке ниже и поверните ручку гигростата по часовой стрелке до упора максимальное осушение 3
- А см рисунок выше высверлите отверстие диаметром 6 0 мм и глу биной 60 мм вставьте дюбель и зафиксируйте кронштейн винтом 3
- А циркуляционный насос выбирается в соответствии с расчетным 3
- Агрегат оснащен шлангом для отвода конденсата и двумя патрубками 3
- Агрегат содержит электрические и вращающие узлы поэтому все работы по его обслуживанию и ремонту должны выполнять только квалифицир ованные специалисты см раздел гарантийные обязательства перед снятием панелей или началом любых работ по техническому обслуживанию агрегата отключите его от сети электропитания 3
- Винты а и в затем высверлите отверстие в точке с 3
- Во всех моделях оснащенных водяным калорифером низкого дав 3
- Гигростата 12 в 3
- Го контура при проведении технитеского обслуживания 3
- Го контура при проведении технитеского обслуживания заправьте водяной контур в соответствии с данными приведенными на следующей странице а циркуляционный насос выбирается в соответствии с расчетным расходом воды и гидравлическим сопротивлением водяного контура 3
- Диаметром 10 мм расположенными сзади и сбоку агрегата шланг следует проложить с уклоном обеспечивающим беспрепятственный слив конденсата 3
- Для доступа к термореле с ручным возвратом в исходное состояние снимите лицевую панель 3
- Задать циклический режим работы вентилятора при отсутствии гиг ростата для обеспечения надлежащей циркуляции воздуха и умень шения конденсации вентиляторы должны работать в непрерывном режиме 3
- Заправьте водяной контур в соответствии с данными приведенными 3
- Инструкция по монтажу 3
- Исходное состояние повторите данную процедуру для всех имею щихся термореле 3
- Кабель электропитания должен быть подключен к клеммной колодке 3
- Ления вентиляторы автоматически включаются при поступлении запроса на нагревание или осушение воздуха в моделях х на время работы системы оттаивания вентиляторы отключаются 3
- Личкой remote control interface подключение устройства дистанц ионного управления см рисунок выше 3
- Ложенным сбоку агрегата см рисунок ниже 3
- Модели dh30 33 50 55 60 a ax arh ap 3
- Модели p с электрическим нагревателем 3
- Модели с водяным калорифером низкого давления 3
- Модель rh с водяным теплоутилизатором 3
- Монтаж модели 30 33 50 55 60 3
- На следующей странице 3
- Нажатием кнопки красного цвета установите защитное термореле в 3
- Ным указанным на заводской табличке агрегата а также требованиям правил устройства электроустановок пуэ относительно условий электромонтажа агрегатов во влажных помещениях 3
- Отсоедините кабель электропитания от клеммного блока с табличкой 3
- Параметры источника электропитания должны соответствовать дан 3
- Подключение дистанционного термостата или 3
- Подсоедините водяной контур к патрубкам диаметром 15 мм распо 3
- Подсоедините дистанционный термостат к клеммной колодке с таб 3
- Правила безопасного монтажа и технического обслуживания 3
- При наличии гигростата и датчиков можно с помощью переключателя 3
- Проверьте еще раз положение кронштейна и полностью вкрутите 3
- Распакуйте агрегат и достаньте из упаковки кронштейн 3
- Расположенной на боковой стороне опорного кронштейна комп рессора проводники должны быть подключены следующим образом красно коричневый проводник к клемме фаза сине черный про водник к клемме нейтраль заземляющий проводник к клемме заземления 3
- Расположите кронштейн на стене в месте монтажа агрегата в точке 3
- Расходом воды и гидравлическим сопротивлением водяного контура 3
- Рекомендуется установить запорные клапаны для перекрытия водяно 3
- Рис 1 3
- Рис 2 3
- С помощью уровня поз d на рисунке выровняйте настенный кронш 3
- Страница 2 страница 3 3
- Тейн по горизонтали затем высверлите отверстие в точке в вставьте дюбель и зафиксируйте кронштейн винтом 3
- Тропитание и поверните ручку гигростата в положение максимум если не подключен термостат в соответствии с п 16 компрессор включится через 6 минут после включения вентилятора 3
- Убедитесь что все винты плотно затянуты 6 поднимите осушитель и навесьте его на кронштейн 7 снимите лицевую панель как показано на рисунке 1 3
- Установите лицевую панель в исходное положение подключите элек 3
- Водяные контуры моделей rh оснащенных теплоутилизаторами 4
- Выполняемые пользователем проверки 4
- Данная инструкция должна быть передана пользователю агрегата 4
- Страница 4 страница 5 4
- A производительность указана для следующих условий температура воздуха 30 c относительная влажность 60 температура холодной воды 28 c тем 5
- A производительность указана для следующих условий температура воздуха 36 c относительная влажность 60 5
- C для агрегатов модели x 0 с 5
- Б гигростат регулирует относительную влажность в диапазоне от 20 до 80 5
- В минимальная температура воздуха для стандартных агрегатов 15 5
- Г максимальная температура воздуха 35 с максимальная относительная влажность 90 5
- Д для агрегатов в исполнении ар максимальная температура воздуха 32 с максимальная относительная влажность 62 5
- Е степень защиты корпусов для всех моделей ip 45 5
- Л мин 0 22 галлон мин 5
- М вод ст 1 4 фунта на кв дюйм 5
- Мм вод ст 9 8 па 5
- Пература горячей воды 80 c 5
- Страница 4 страница 5 5
- Технические характеристики 5
- См примечание г 6
- Страница 6 страница 7 6
- C calorex heat pumps ltd 19 7
- Calorex 7
- Continuous 7
- Fan motor 7
- Gsm 30 5 95 nts 7
- O o bl br 7
- R p s a 7
- Клемма заземления 7
- Клеммный блок 7
- Компрессор 7
- Страница 6 страница 7 7
- Электрические схемы 7
- Calorex 8
- Fan motor 8
- R p s a 8
- Клеммный блок 8
- Компрессор 8
- Схема электрическая 8
- Электрические схемы продолжение 8
- N l2 l l1 9
- R o w bl 9
- По всем вопросам обращайтесь в представительство компании 9
- Страница 8 страница 9 9
- Электрические схемы продолжение 9
- Label d380753 iss8 10
- N l2 l l1 10
- Страница 10 страница 11 10
- Электрические схемы продолжение 10
- Label d38075 4 iss8 11
- N l2 l l1 11
- Страница 10 страница 11 11
- Электрические схемы продолжение 11
- Label d380755 iss8 12
- R b bl 12
- Страница 12 страница 13 12
- Электрические схемы продолжение 12
- Страница 12 страница 13 13
- Схема d64372756 13
- Схема электрическая 13
- Электрические схемы продолжение 13
- Макс рабочая температура 40 с хладагент r22 макс рабочая температура 35 с хладагент r407с 14
- Относительная влажность 14
- Потребляемая мощность квт 14
- При относительной влажности 60 14
- Производительность по влагоудалению л 24 часа 14
- Рабочие характеристики 14
- Рабочие характеристики моделей dh30 30 7 33 33 7 явная тепло производи тельность квт 14
- Страница 14 страница 15 14
- Температура воздуха с 14
- Макс рабочая температура 40 с хладагент r22 макс рабочая температура 35 с хладагент r407с 15
- Относительная влажность 15
- Потребляемая мощность квт 15
- При относительной влажности 60 15
- Производительность по влагоудалению л 24 часа 15
- Рабочие характеристики моделей dh50 50 7 55 55 7 60 60 7 явная тепло производи тельность квт 15
- Рабочие характеристики продолжение 15
- Страница 14 страница 15 15
- Температура воздуха с 15
- Dh30 33 16
- Dh50 55 60 16
- Рабочие характеристики продолжение 16
- Страница 16 страница 17 16
- Навесной осушитель серия 30 17
- Навесной осушитель серия 50 17
- Размеры 17
- Расположение кронштейнов относительно стены 17
- Страница 16 страница 17 17
- Осторожно 18
- Размеры продолжение 18
- Страница 18 страница 19 18
- Хрупкие предметы 18
- 00 172 00 19
- Размеры продолжение 19
- Страница 18 страница 19 19
- 0 35 0 20
- Модели dh33 20
- Размеры продолжение 20
- Страница 20 страница 21 20
- Размеры продолжение 21
- Страница 20 страница 21 21
- Размеры продолжение 22
- Страница 22 страница 23 22
- 0 35 0 23
- Размеры продолжение 23
- Страница 22 страница 23 23
- Размеры продолжение 24
- Страница 24 страница 25 24
- Запасные части 25
- Страница 26 страница 27 26
- Sa64400802 27
- Страница 28 страница 29 28
- Страница 30 страница 31 30
- Sa390103 31
- Заправка газообразным хладагентом при давлении 130 psi изб 31
- Основные узлы и компоненты модель dh30ap 31
- Страница 30 страница 31 31
- Страница 32 страница 33 32
- Sa64390102 33
- Заправка газообразным хладагентом 33
- Основные узлы и компоненты модель dh33a 33
- Страница 32 страница 33 33
- Страница 34 страница 35 34
- Sa64400801 35
- Страница 34 страница 35 35
- Страница 36 страница 37 36
- Sa64239216 37
- Страница 36 страница 37 37
- Страница 38 страница 39 38
- Sa64390201 39
- Страница 38 страница 39 39
- Страница 40 страница 41 40
- Sa64401102 41
- Заправка газообразным хладагентом при давлении 130 psi изб 41
- Основные узлы и компоненты модели dh50 60ax 41
- Страница 40 страница 41 41
- Страница 42 страница 43 42
- Sa64252207 43
- Заправка газообразным хладагентом при давлении130 psi изб 43
- Основные узлы и компоненты агрегата модели dh50 60arh 43
- Страница 42 страница 43 43
- Термо баллон трв 43
- Страница 44 страница 45 44
- Sa390203 45
- Заправка газообразным хладагентом 45
- Основные узлы и компоненты модели dh50 60ap 45
- Страница 44 страница 45 45
- Страница 46 страница 47 46
- Заправка газообразным хладагентом при давлении 130 psi изб 47
- Основные узлы и компоненты модель dh60ahp 134a sa390204 47
- Страница 46 страница 47 47
- Страница 48 страница 49 48
- Sa64390202 49
- Заправка газообразным 49
- Основные узлы и компоненты модель dh55a 49
- Страница 48 страница 49 49
- Хладагентом при давлении 130 psi изб 49
- Страница 50 страница 51 50
- Sa64401101 51
- Страница 50 страница 51 51
- Страница 52 страница 53 52
- Sa64252216 53
- Страница 52 страница 53 53
- Страница 54 страница 55 54
- Sa64144501 08 55
- Агрегатов в исполнении с дистанционным 55
- Гигростатом или электрическими нагревателями 55
- Страница 54 страница 55 55
- Шкаф с электроаппаратурой для моделей dh30 30 7 33 33 7 55
- Эти 2 узла предназначены для 55
- Страница 56 страница 57 56
- Страница 56 страница 57 57
- Страница 58 страница 59 58
- Страница 60 страница 61 60
- Страница 60 страница 61 61
- Страница 62 страница 63 62
- Dh30 30 7 узел лицевой панели grp sa64223101 63
- Страница 62 страница 63 63
- Страница 64 страница 65 64
- Узел металлической лицевой панели dh30 30 7 64
- Рис 1 65
- Страница 64 страница 65 65
- Узел металлической лицевой панели grp dh33 33 7 65
- Sa223102 66
- Страница 66 страница 67 66
- Узел лицевой панели grp dh50 50 7 66
- См состав узла 67
- Страница 66 страница 67 67
- Узел металлической лицевой панели dh60 60 7 67
- См состав узла 68
- Страница 68 страница 69 68
- Узел металлической лицевой панели grp dh55 55 7 68
- Калорифер низкого давления 69
- Калорифер низкого давления модели dh33 33 7 и dh55 55 7 69
- Комплекты дополнительных принадлежностей 69
- Страница 68 страница 69 69
- 04 dh33 33 7 55 55 7 ax d64372753 70
- Dh33 33 7 55 55 7 a 01 03 d64372752 70
- Sa64381001 02 03 04 70
- Sd64336550 3 sd64378350 5 sd64072853 70
- Если не установлен на заводе изготовителе 70
- Комплект дистанционного гигростата 12 в 70
- Страница 70 страница 71 70
- Подключение дистанционного гигростата 12 в 71
- Подсоединение дистанционного термостата 12 в 71
- Страница 70 страница 71 71
- Комплект weir 72
- Комплект дополнительного лотка для сбора конденсата weir 72
- Страница 72 страница 73 72
- Комплекты воздушного фильтра 73
- Страница 72 страница 73 73
- Поз 1 sd64268650 держатель фильтра 74
- Поз 1 sd64268651 держатель фильтра 74
- Поз 2 sd64264650 узел фильтра 74
- Поз 2 sd64264651 узел фильтра 74
- Состав комплекта воздушного фильтра 74
- Sa64180901 02 75
- Комплекты для напольного монтажа 75
- Страница 74 страница 75 75
- Демонтаж и обслуживание поддона для сбора конденсата 76
- Примечание показан осушитель модели dh33 76
- Страница 76 страница 77 76
- Гарантийные обязательства 77
Похожие устройства
- Dryfast DH 66 A (X) Руководство по эксплуатации
- Dryfast ADS 10000 Руководство по эксплуатации
- Dryfast ADS 1350 Руководство по эксплуатации
- Dryfast ADS 2000 Руководство по эксплуатации
- Dryfast ADS 2700 Руководство по эксплуатации
- Dryfast ADS 4000 Руководство по эксплуатации
- Dryfast ADS 5000 Руководство по эксплуатации
- Dryfast ADS 6200 Руководство по эксплуатации
- Dryfast ADS 7500 Руководство по эксплуатации
- Dryfast TTR 160 Руководство по эксплуатации
- Dryfast TTR 250 Руководство по эксплуатации
- Dryfast TDS 50 Руководство по эксплуатации
- Dryfast TDS 75 Руководство по эксплуатации
- Dryfast TTV 4500 Руководство по эксплуатации
- Dryfast TTV 4500 HP Руководство по эксплуатации
- Dryfast TTV 7000 Руководство по эксплуатации
- Dryfast TFV 10 S Руководство по эксплуатации
- Dryfast TFV 30 S Руководство по эксплуатации
- Dryfast DF 100 C Руководство по эксплуатации
- Dryfast TTK 100S Руководство по эксплуатации
