Stihl MS 241 C-M [22/60] Монтаж направляющей шины и цепи пилы боковое натяжение цепи
![Stihl MS 241 C-M [22/60] Монтаж направляющей шины и цепи пилы боковое натяжение цепи](/views2/1076228/page22/bg16.png)

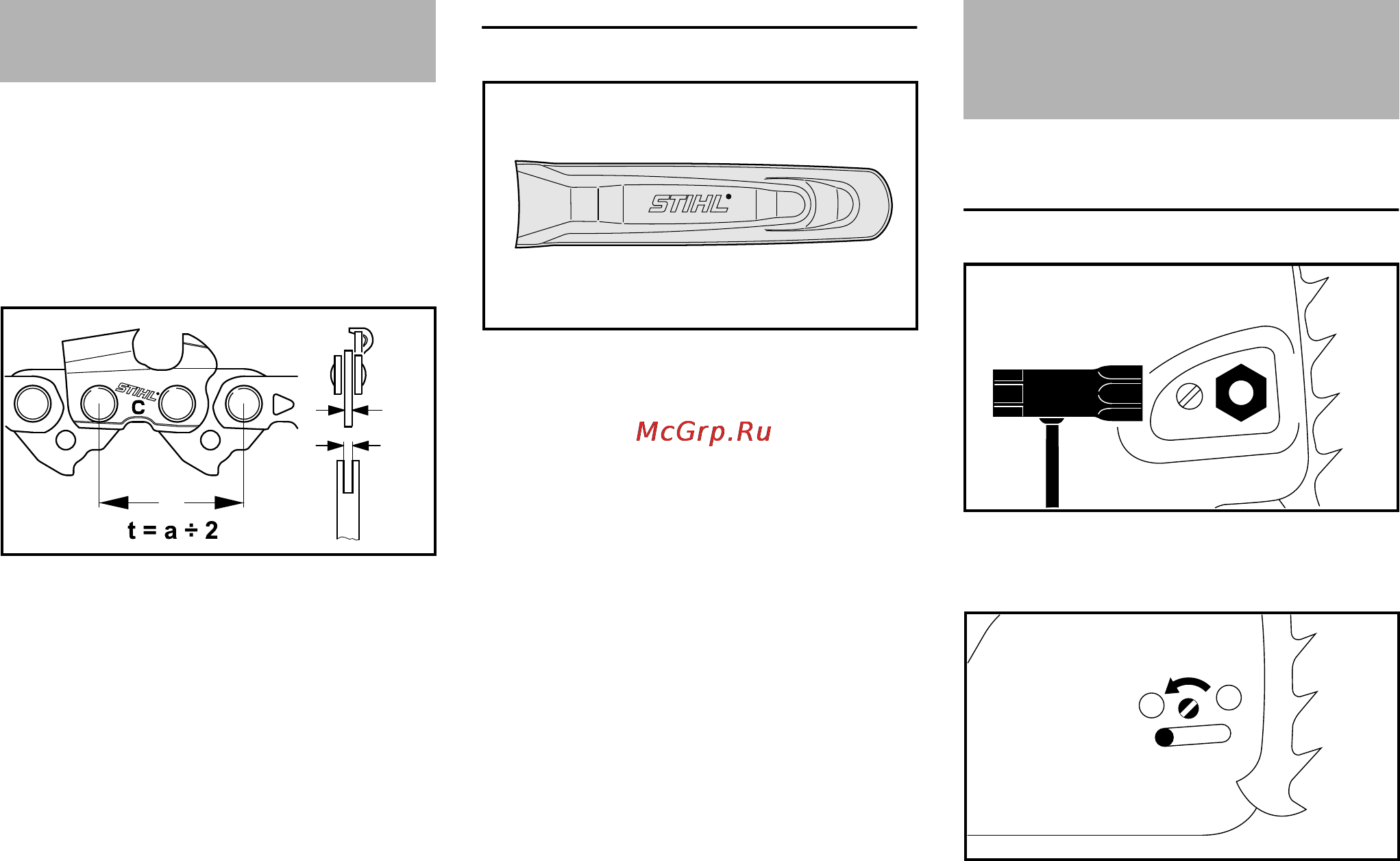

MS 241 C-M
pyccкий
20
Пильная цепь, направляющая шина и
цепная звездочка образуют режущую
гарнитуру.
Входящая в объем поставки режущая
гарнитура оптимально адаптирована
к бензопиле.
– Шаг (t) пильной цепи (1), цепной
звездочки и ведущей звездочки
направляющей шины Rollomatic
должен совпадать
– Толщина приводного звена (2)
пильной цепи (1) должна быть
согласована с шириной паза
направляющей шины (3)
При сопряжении двух не подходящих
друг к другу компонентов может
произойти неисправимое
повреждение режущей гарнитуры уже
через короткое время эксплуатации.
Защита цепи
В объём поставки входит
соответствующая режущей гарнитуре
защита цепи.
Если на бензопиле используются
направляющие шины различной
длины, то всегда использовать
соответствующий зубчатый упор,
который закрывает всю
направляющую шину.
На защите цепи сбоку нанесены
данные относительно длины
соответствующих направляющих
шин.
Демонтировать крышку звёздочки
цепи
N Выкрутить гайку и снять крышку
звёздочки цепи
N Болт (1) повернуть влево, пока
прижимная задвижка (2) не будет
прилегать слева к выемке
корпуса
Режущая гарнитура
001BA248 KN
1
2
3
a
001BA244 KN
Монтаж направляющей
шины и цепи пилы (боковое
натяжение цепи)
533BA001 KN
1
2
001BA185 KN
