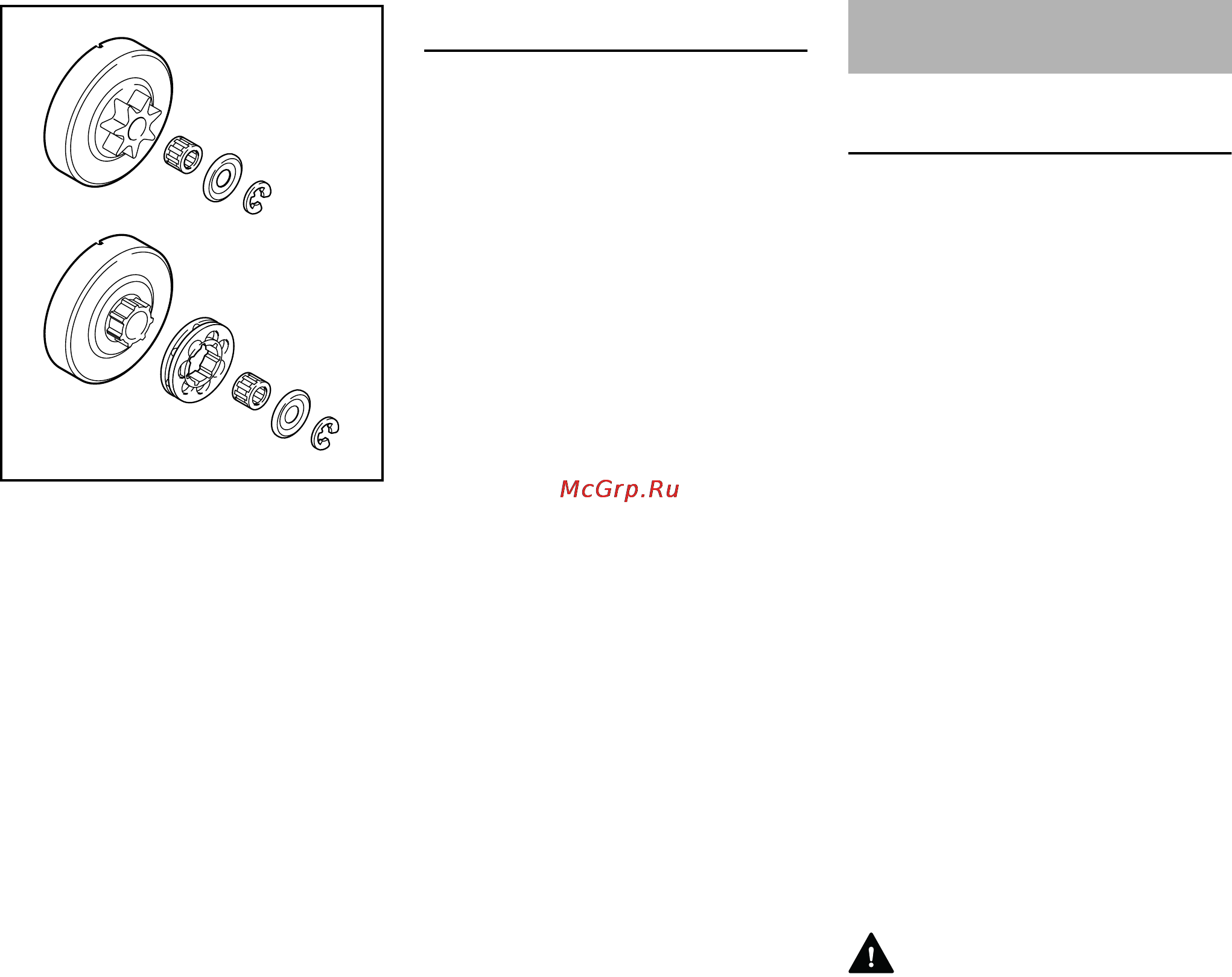

N Стопорную шайбу (1) отжать с
помощью отвертки
N Снять шайбу (2)
N Снять кольцевую звездочку
цепи (3)
N Обследовать профиль поводка
на барабане сцепления (4) – при
наличии следов сильного износа
замените также барабан
сцепления
N Снять с коленвала барабан
сцепления или профильную
звездочку цепи (5) вместе с
сепаратором игольчатого
роликоподшипника (6) – у
тормозной системы цепи
QuickStop Super нажмите перед
этим фиксатор рычага
управления подачей топлива.
Монтаж профильной / кольцевой
звездочки цепи
N Торец коленвала и сепаратор
игольчатого роликоподшипника
очистить и смазать смазкой
марки SТlHL (специальные
принадлежности)
N Сепаратор игольчатого
роликоподшипника одеть на
цапфу коленвала
N Барабан сцепления и
профильную звёздочку цепи
после одевания повернуть на
приблизительно 1 оборот, чтобы
зафиксировался поводковый
патрон для привода маслонасоса
– у системы торможения цепи
QuickStop Super вначале нажать
фиксатор рычага управления
подачей топлива.
N Насадить кольцевую звездочку
цепи – полости обращены наружу
N Снова одеть на коленвал шайбу и
предохранительную шайбу
Лёгкое пиление правильно
заточенной пильной цепью
Безупречно заточенная пильная цепь
врезается в древесину уже при
незначительном надавливании.
Не работайте тупой или
поврежденной пильной цепью – это
требует большого физического
напряжения, имеет следствием
высокую переменную нагрузку,
неудовлетворительный результат
резки и сильный износ.
N Очистить пильную цепь
N Пильную цепь проверить на
наличие трещин и повреждения
заклёпок
N Поврежденные либо изношенные
детали цепи заменить и новые
детали и подогнать к остальным
деталям по форме и степени
износа – соответствующая
дополнительная обработка
Элементы пильной цепи из твёрдого
сплава (Duro) особенно
износостойкие. Для оптимального
результата заточки компания STIHL
рекомендует обращаться к
специализированному дилеру STIHL.
ПРЕДУПРЕЖДЕНИЕ
Обязательно соблюдать
нижеприведенные углы и размеры.
Неправильная заточка цепи пилы –
особенно слишком низкие
001BA122 KN
1
2
4
5
6
1
2
3
6
