MS 241 C-M
pyccкий
23

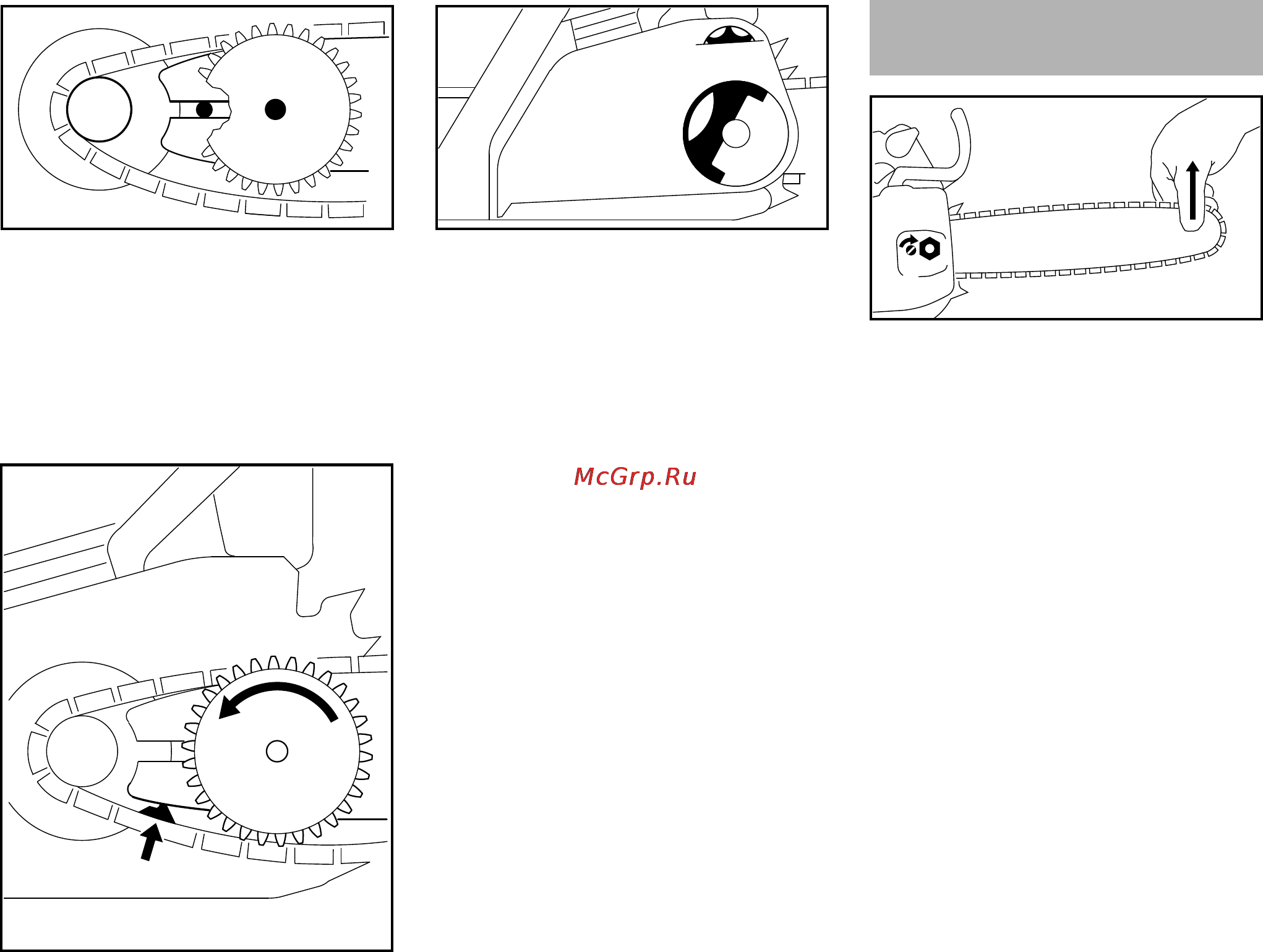

N Пильную цепь наложить на
звездочку цепи (2)
N Направляющую шину провести
над болтом с буртиком (3),
головка заднего болта с буртиком
должна попадать в удлинённое
отверстие
N Ведущее звено введите в паз
шины (см. стрелку), а натяжной
шкив поверните влево до упора
N Установить крышку звёздочки
цепи, при этом направляющие
выступы ввести в отверстия
корпуса мотора
При насаживании крышки цепной
звездочки зубья натяжного колеса и
натяжного шкива должны
зацепляться друг с другом, при
необходимости,
N немного повернуть натяжную
звёздочку (4), пока крышка
звездочки цепи не будет
полностью придвинута к корпусу
мотора
N Раскрыть рукоятку (5) (пока она
не зафиксируется)
N Насадите барашковую гайку и
слегка завинтите
N Далее: см. "Натяжение пильной
цепи"
Для дополнительного натяжения
цепи пилы во время эксплуатации:
N Остановите двигатель
N Ослабьте гайку
N Приподнимите за вершину
направляющую шину
N и поверните отверткой болт (1)
вправо до тех пор, пока цепь
пилы не будет прилегать к
нижней стороне шины.
N Приподнимите направляющую
шину еще выше и затяните до
отказа гайку
N Далее: см. раздел "Контроль
натяжения цепи пилы".
Новая цепь пилы должна
подтягиваться значительно чаще,
чем цепь, находящаяся длительное
время в эксплуатации!
N Контролируйте натяжение цепи
пилы чаще см. раздел
"Указания по эксплуатации".
2
3
181BA013 KN
135BA011 KN
4
5
2310BA018 KN
Натяжение цепи пилы
(боковое натяжение цепи)
1
142BA063 KN
