MS 241 C-M
pyccкий
45
ограничители глубины – может
привести к повышенной склонности к
обратной отдаче – опасность травмы!

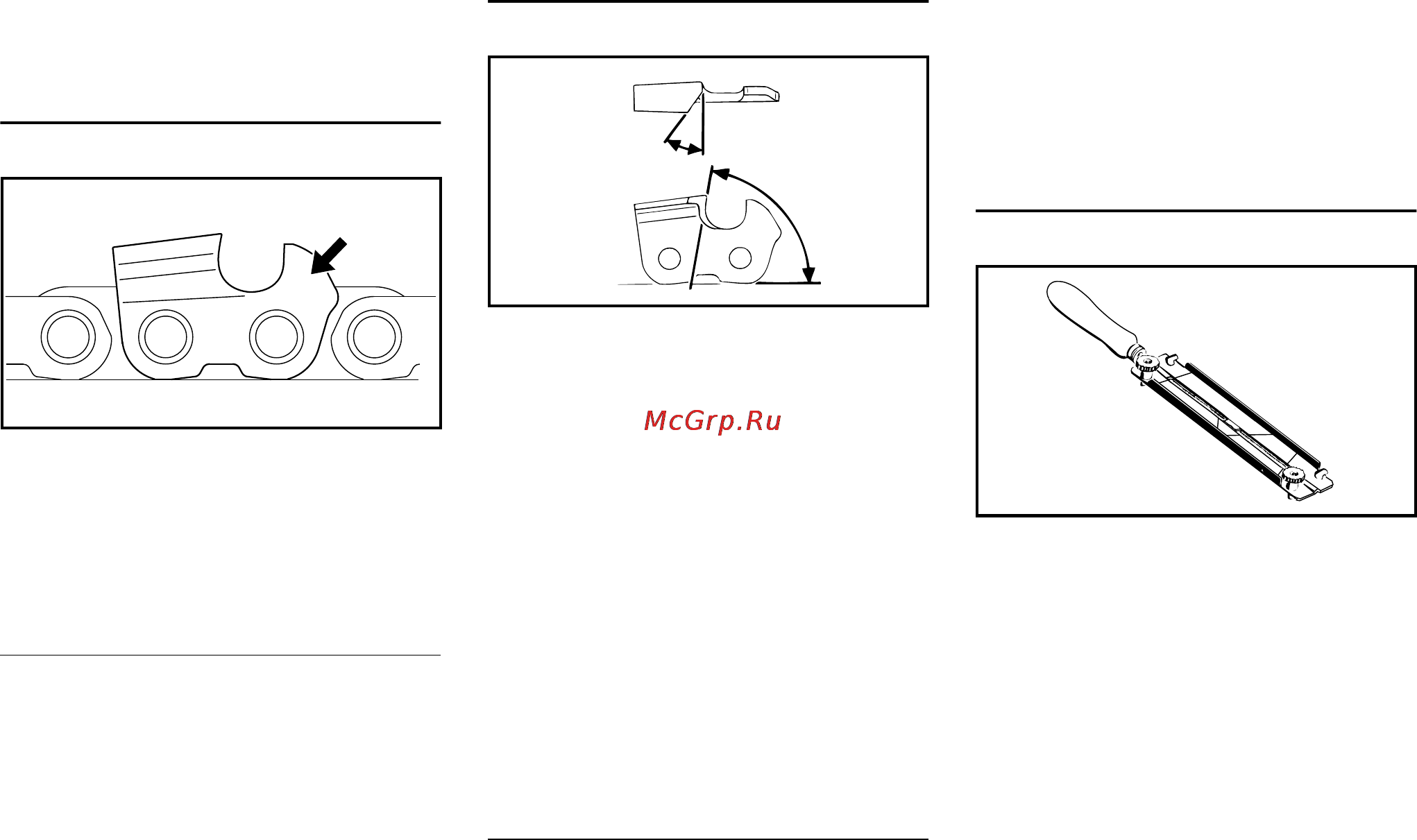

Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины реза каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
должны обязательно выдерживаться
углы на режущем зубце.
Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольной распиловки с углом
заточки 10°. Пильные цепи для
продольной распиловки в
обозначении имеют X.
B Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Углы у всех зубцов пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубый,
неравномерный ход цепи, сильный
износ – вплоть до разрыва пильной
цепи.
Державка напильника
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальный
инструмент, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для угла заточки.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
4 либо 404 0.404 10,26
689BA027 KN
a
Формы зубцов Угол (°)
AB
Micro =
полудолотообразный зуб,
например, 63 PM3,
26 RM3, 36 RM
30 75
Super = полностью
долотообразный зуб,
например, 63 PS3, 26 RS,
36 RS3
30 60
Пильная цепь для
продольной распиловки,
например, 63 PMX,
36 RMX
10 75
A
B
689BA021 KN
689BA025 KN
Содержание
- Содержание 3
- К данной инструкции по эксплуатации 4
- Указания по технике безопасности 5
- Реакционные силы 11
- Техника работы 13
- Монтаж направляющей шины и цепи пилы боковое натяжение цепи 22
- Режущая гарнитура 22
- Монтаж направляющей шины и цепи пилы быстрое натяжение цепи 23
- Натяжение цепи пилы боковое натяжение цепи 25
- Контроль натяжения пильной цепи 26
- Натяжение цепи пилы быстрое натяжение цепи 26
- Топливо 26
- Заправка топливом 28
- Масло для смазки цепей 31
- Залейте масло для смазки цепей 32
- Контроль системы смазки пильной цепи 33
- Тормоз пильной цепи 33
- Зимний режим работы 34
- Электрический обогрев рукоятки 35
- Пуск остановка мотора 36
- Указания по эксплуатации 40
- Регулирование количества масла 41
- Технический уход за направляющей шиной 41
- Крышка 42
- Очистка воздушного фильтра 42
- M tronic искрозащитная решетка в глушителе 43
- Свеча зажигания 44
- Устройство запуска хранение устройства контроль и замена цепной звездочки 45
- Техобслуживание и заточка пильной цепи 46
- Ms 241 c m 51
- Pyccкий 51
- Указания по техобслуживанию и техническому уходу 51
- Ms 241 c m 52
- Pyccкий 52
- Ms 241 c m 53
- Pyccкий 53
- Минимизация износа а также избежание повреждений 54
- Важные комплектующие 55
- Технические данные 56
- Специальные принадлежности 57
- Заказ запасных частей 58
- Указания по ремонту устранение отходов 58
- Декларация о соответствии стандартам ес 59
- 04587381821a 60
