РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 2.1) EI-7011
27
4.3. ПРОБНЫЙ ПУСК
(1) Состояние пульта управления при включении питания.
Когда система готова к работе, включите источник электропитания.
Убедитесь, что преобразователь включился. Цифровой дисплей дол-
жен высветить цифры при включении источника питания, как проил-
люстрировано ниже. Если при включении появятся какие-либо затруд-
нения, немедленно отключите источник питания.

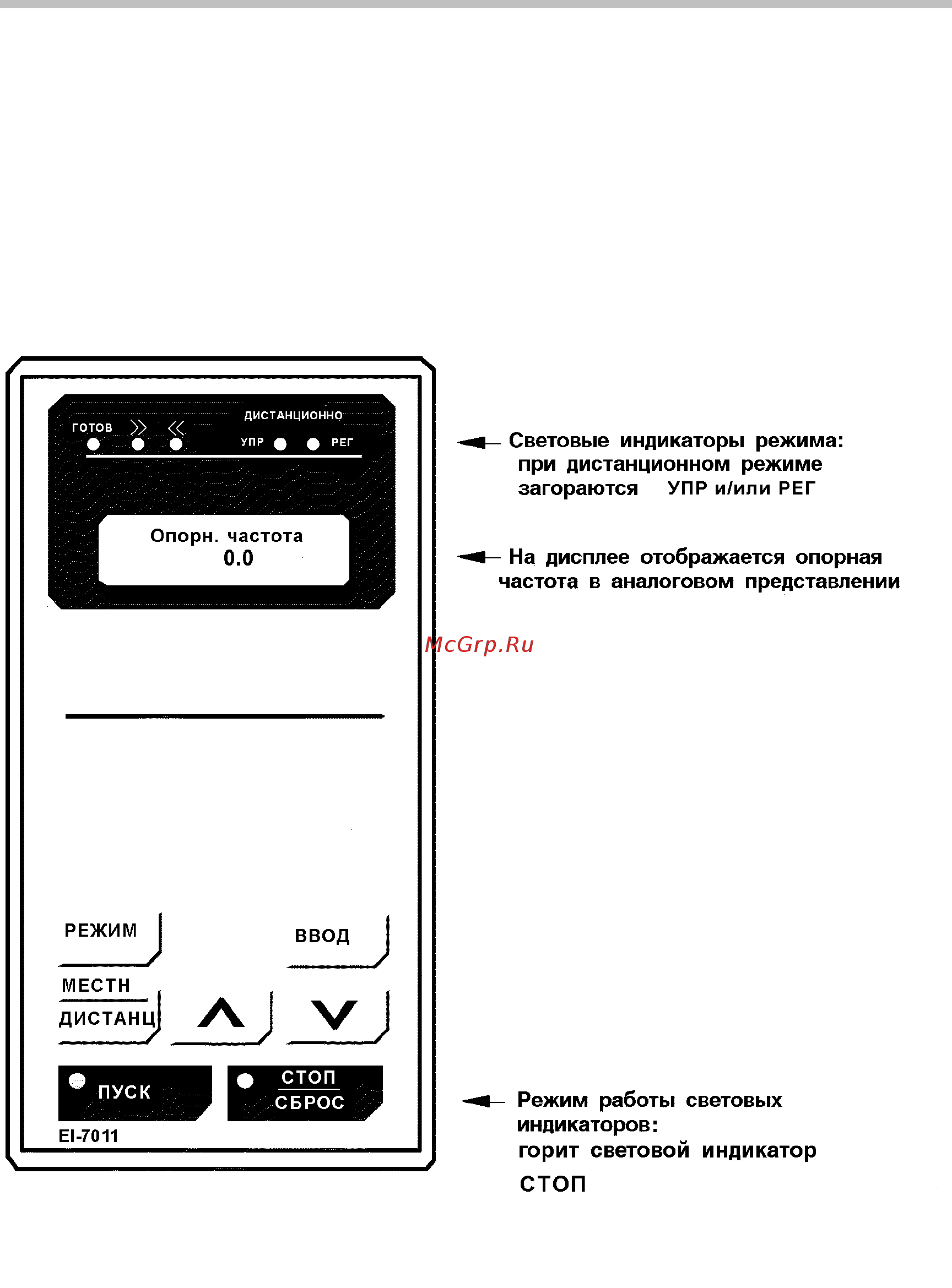

Рис. 14 Состояние пульта управления при включении питания.
