РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 2.1) EI-7011
52

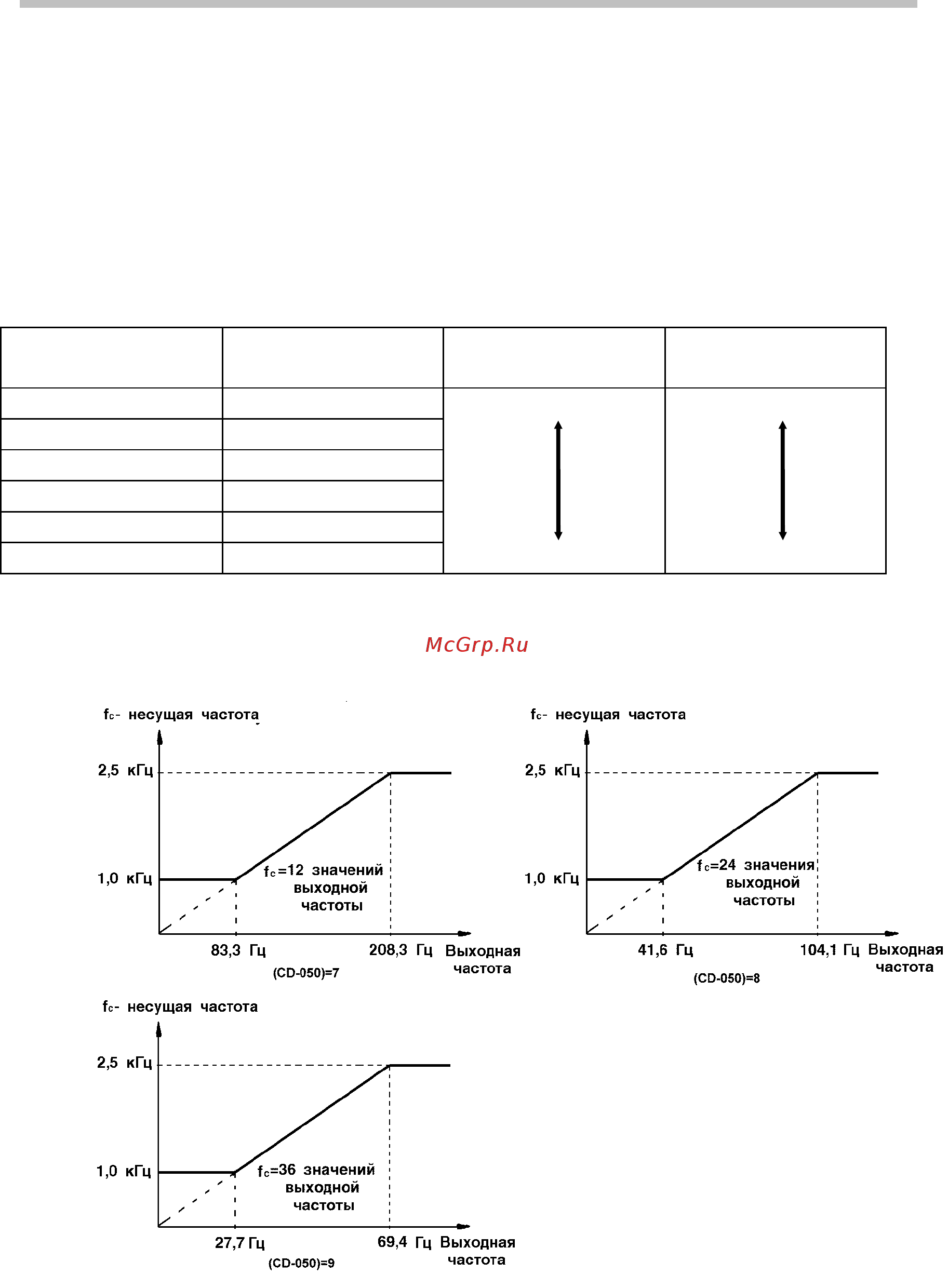

(17) Уменьшение шума двигателя и помех на электрооборудование
(CD-050)
Функция устанавливает частоту переключения транзисторов преоб-
разователя (несущую частоту).
Используйте уставки константы CD-050 от "1" до "9".
Уставка Несущая частота,
кГц
Акустический
шум двигателя
Излучение
несущей частоты
1 2,5 Выше Меньше
2 5,0
3 8,0
4 10,0
5 12,5
6 15,0 Ниже Больше
