РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 2.1) EI-7011
72
,
max
max
P
FP
Fо
×
=

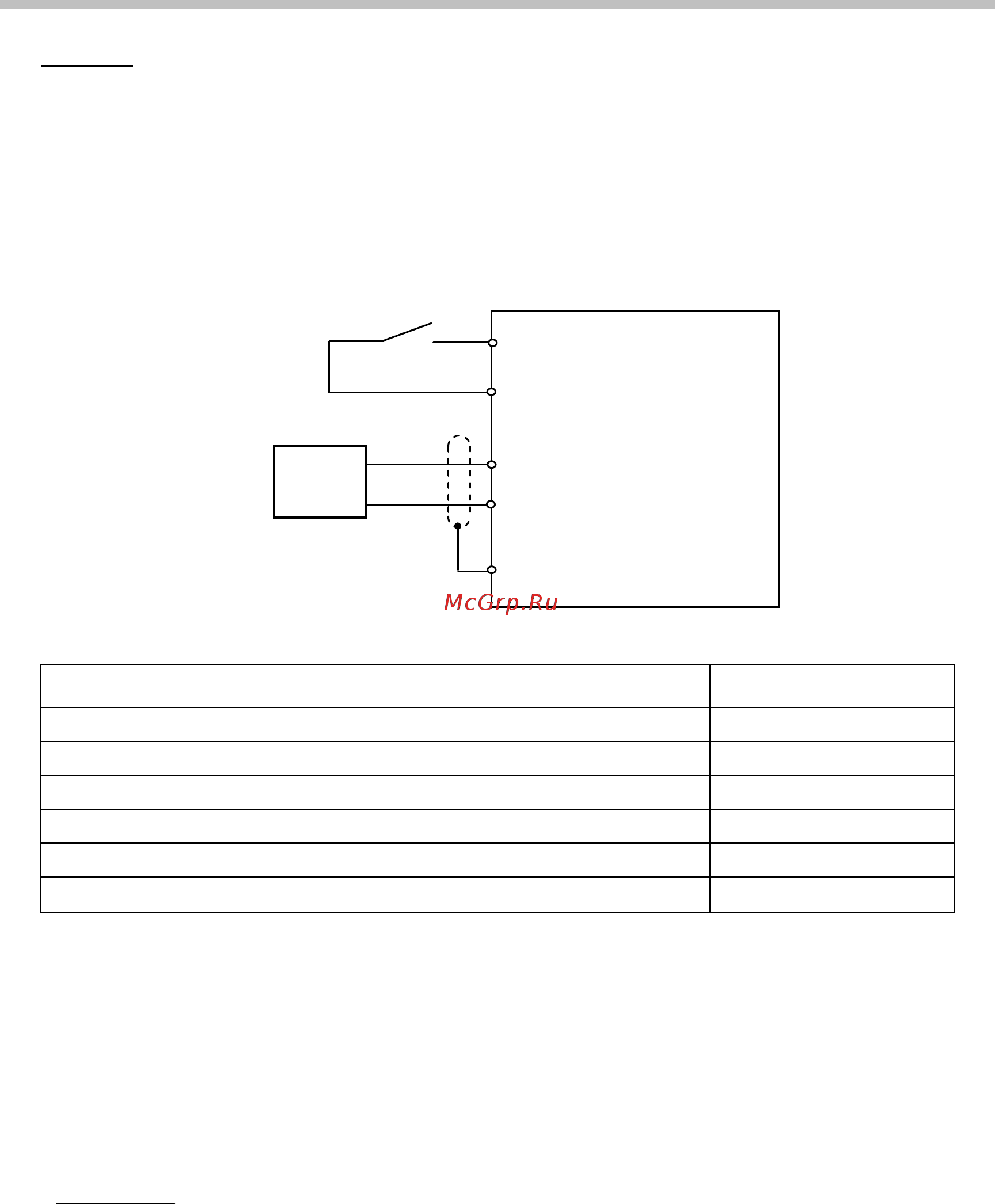

Пример: применение преобразователя частоты для поддержания необходимого
технологического параметра (в данном случае – давления в магистрали).
Исходные данные: - необходимая величина давления в магистрали – 4 bar;
- датчик давления ОТ-1 (0…10 bar, 4…20 мА);
- задание давления с пульта ПЧ;
- управление с клемм.
Константа Значение
CD-002 (режим управления) 1
CD-042 (выбор основного аналогового входа)
0
CD-043 (выбор вспомогательного аналогового входа)
1
CD-084 (режим ПИД-регулирования)
1
CD-086 (пропорциональная величина ПИД)
2 *
CD-087 (интегральная величина ПИД)
5 *
*
Значения констант, возможно, потребуют изменения в процессе настройки ПИД-
регулятора.
Необходимый поддерживаемый уровень давления задается в частотном пре-
образователе посредством задания опорной частоты. Ее значение определяется по
формуле:
где: Fo – опорная частота, Гц;
Fmax – максимальная выходная частота (CD-012), Гц;
P – необходимое давление в системе, bar;
Pmax – максимальное давление датчика, bar.
В данном случае (Fmax = 50 Гц, Pmax = 10 bar, P = 4 bar) опорная частота
Fo= 20,0 Гц.
Измеренную преобразователем частоты величину давления (приведенную к
опорной частоте), можно проконтролировать через параметр монитора U-13.
В данном примере в установившемся режиме (давление в магистрали 4 bar)
значение U-13 должно быть «20.0».
При работе по обращенной характеристике регулирования (CD-084=3) значе-
ние опорной частоты необходимо определять по формуле:
FoобрFо
−
=
50_ (Гц)
ПЧ
EI
-
7011
1
FS (+12 В)
FI
E
Датчик
давл
е
ния
пуск/стоп
S1
SC
3
+
-
