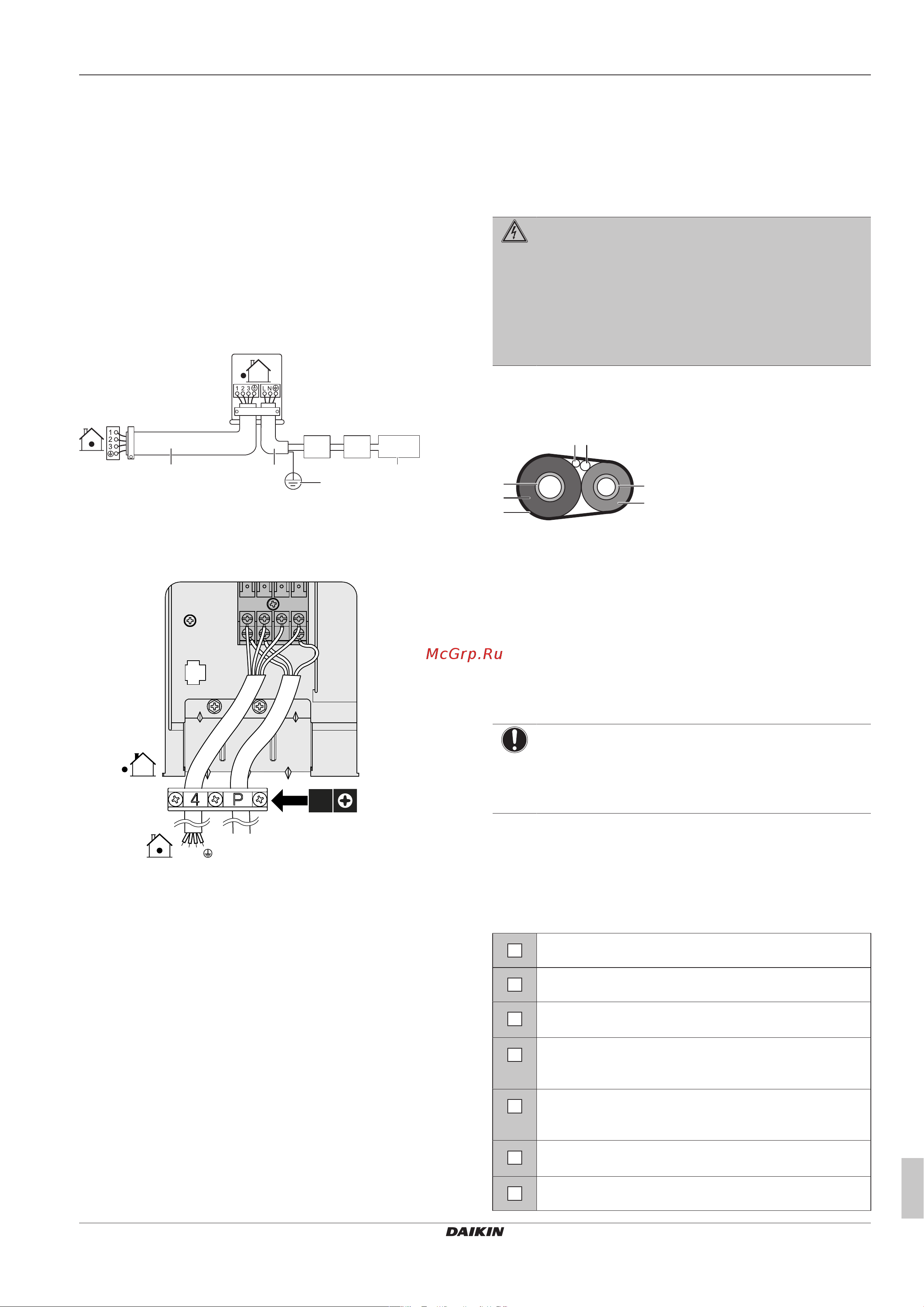

![Daikin RXM50R5V1B [13/20] Завершение монтажа наружного агрегата](/views2/1762602/page13/bgd.png)
8 Завершение монтажа наружного агрегата
Руководство по монтажу
13
ARXF50+60A5V1B + (A)RXF71A5V1B + RXF50+60B5V1B +
RXP50~71M5V1B + (A)RXM50+60R5V1B + ARXM71R5V1B +
RXM42R5V1B
Серия сплит-систем с хладагентом R32
3P645642-1A – 2021.03
(a)
Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный технический
стандарт, устанавливающий пределы по гармоническим
токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным
током в каждой фазе >16А и ≤75А).
7.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку для техобслуживания.
2 Снимите крышку распределительной коробки.
3 Откройте зажим проводов.
4 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Проводка электропитания
c Размыкатель цепи
d Устройство под остаточным током
e Электропитание
f Заземление
1 2 3
3×
5 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
6 Установите крышку распределительной коробки.
8 Завершение монтажа
наружного агрегата
8.1 Завершение монтажа наружного
блока
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
1 Изолируйте и закрепите трубопровод хладагента и кабели
следующим образом:
g
b
a
f
e
cd
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Электропроводка, проложенная по месту установки
оборудования (если проложена)
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
g Отделочная лента
2 Установите сервисную крышку.
9 Пусконаладка
ОБРАТИТЕ ВНИМАНИЕ
Блок допускается к эксплуатации ТОЛЬКО с
термисторами и (или) датчиками/реле давления.
ИНАЧЕ может возникнуть угроза возгорания
компрессора.
9.1 Предпусковые проверочные
операции
Сразу же после монтажа блока проверьте перечисленное ниже.
После проверки по всем пунктам блок необходимо закрыть.
Питание можно подавать только на закрытый блок.
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
