12 Технические данные
Руководство по монтажу
16
ARXF50+60A5V1B + (A)RXF71A5V1B + RXF50+60B5V1B +
RXP50~71M5V1B + (A)RXM50+60R5V1B + ARXM71R5V1B +
RXM42R5V1B
Серия сплит-систем с хладагентом R32
3P645642-1A – 2021.03
Значок Значение
V*R Диодный мост, блок питания на
биполярных транзисторах с
изолированным затвором
(IGBT)
WRC Беспроводной пульт
дистанционного управления
X* Клемма
Значок Значение
X*M Клеммная колодка (блок)
Y*E Змеевик электронного
терморегулирующего вентиля
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех

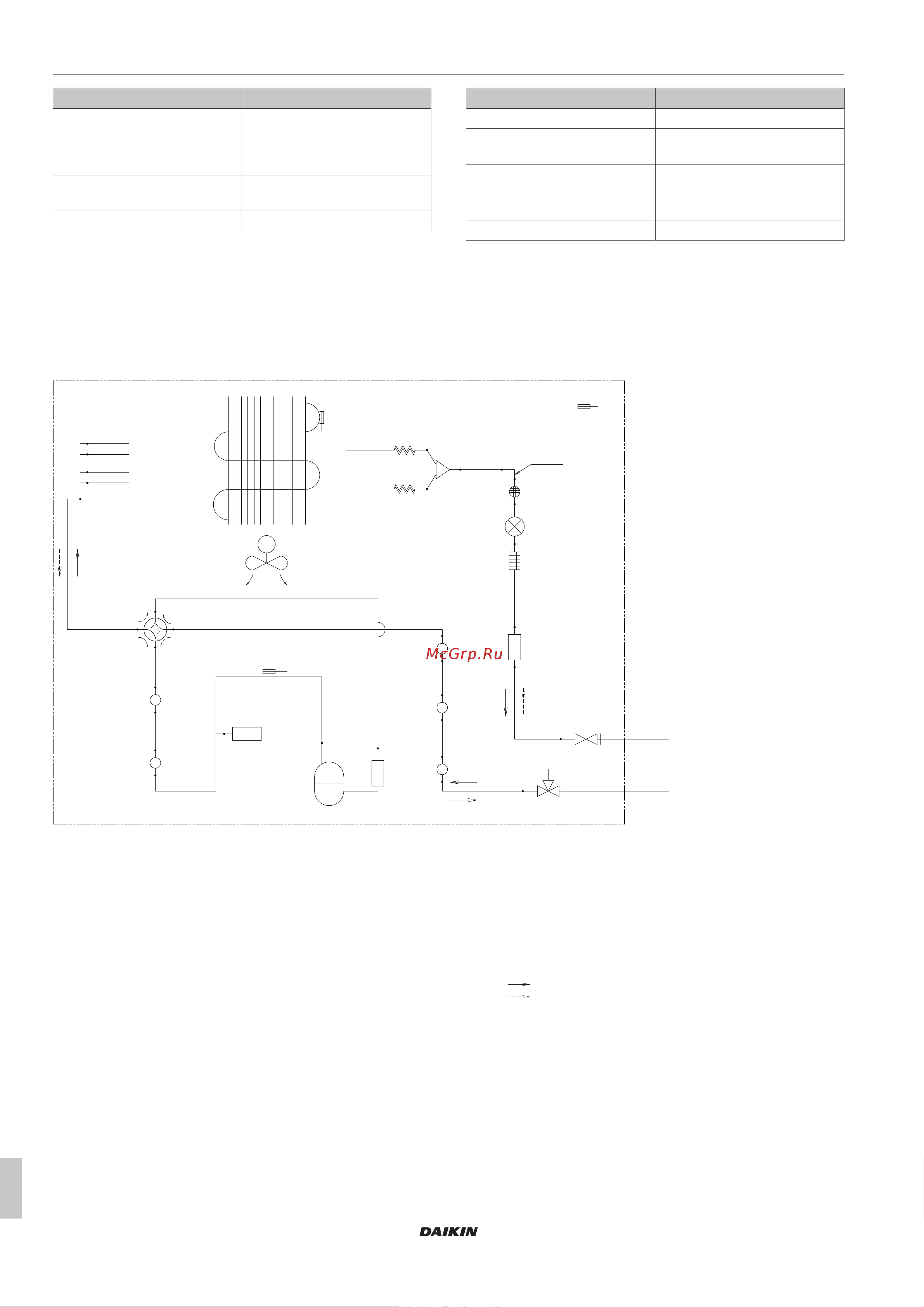

12.2 Схема трубопроводов
12.2.1 Схема трубопроводов: Наружный блок
Категории оборудования согласно директиве PED:
▪ реле высокого давления: категория IV,
▪ компрессор: категория II;
▪ прочее оборудование: ст. 4§3.
HPS
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
12.7 CuT
9.5 CuT
6.4 CuT
9.5 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
12.7 CuT12.7 CuT
RXP50M, RXF50B, ARXF50A
b
ac
d
f
h
g
j1
j3
j2
k
m
m
m
m
m
n
o
e
l
i
i
M
a Трубопровод жидкого хладагента по месту установки
оборудования
j3 Термистор трубопровода нагнетания
b Трубопровод газообразного хладагента по месту
установки оборудования
k Теплообменник
c Запорный вентиль в контуре жидкого хладагента l 4-ходовой клапан (ВКЛ: обогрев)
d Запорный вентиль трубопровода газообразного
хладагента
m Глушитель
e Приемник жидкости n Компрессор
f Фильтр o Аккумулятор
g Электронный расширительный клапан HPS Реле высокого давления (с автоматическим сбросом)
h Глушитель с фильтром M Лопастной вентилятор
i Капиллярная трубка Поток хладагента в режиме охлаждения
j1 Термистор наружной температуры Поток хладагента в режиме обогрева
j2 Термистор теплообменника
