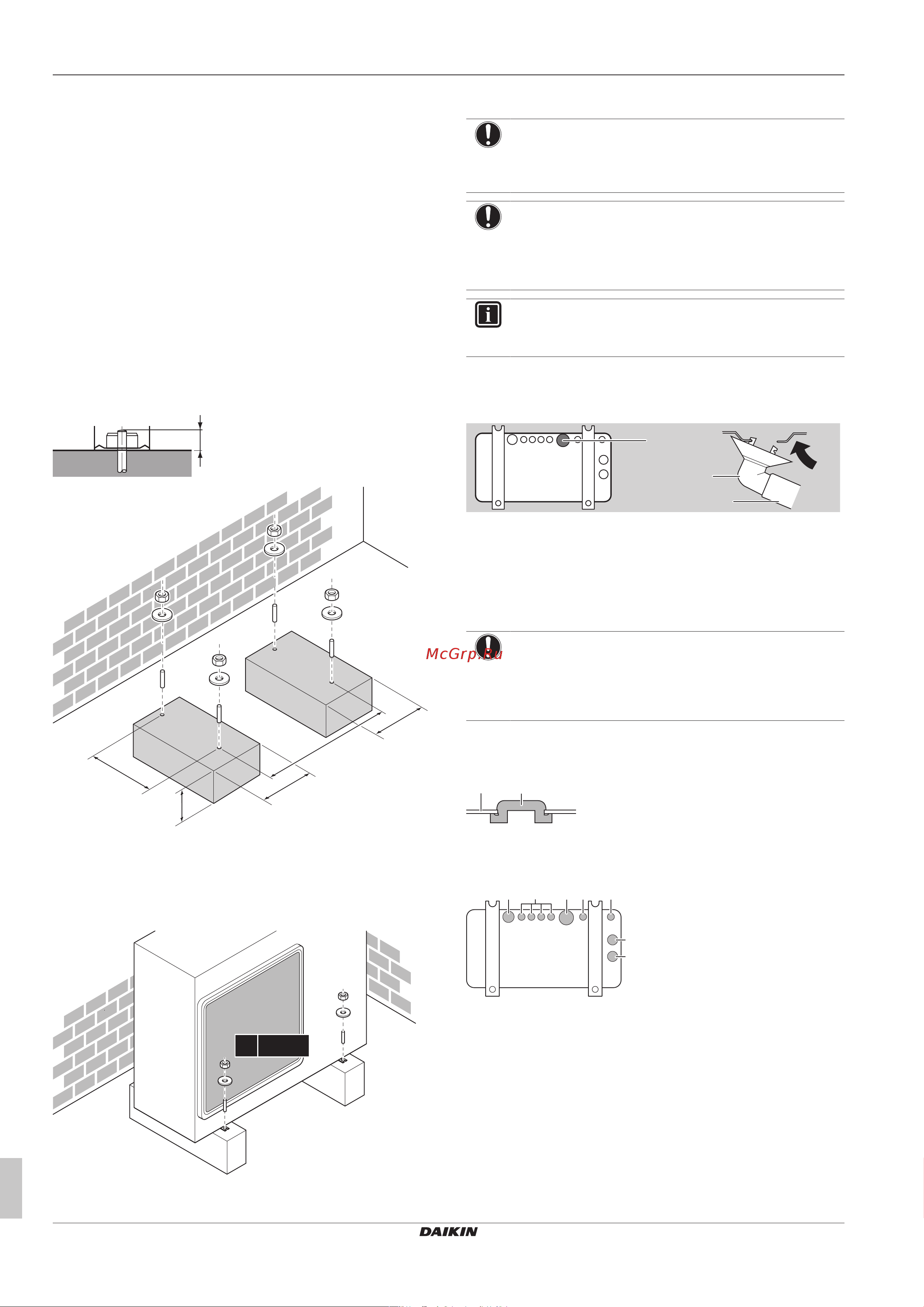

![Daikin ARXM50R5V1B [8/20] Монтаж наружного агрегата](/views2/1762602/page8/bg8.png)
4 Монтаж агрегата
Руководство по монтажу
8
ARXF50+60A5V1B + (A)RXF71A5V1B + RXF50+60B5V1B +
RXP50~71M5V1B + (A)RXM50+60R5V1B + ARXM71R5V1B +
RXM42R5V1B
Серия сплит-систем с хладагентом R32
3P645642-1A – 2021.03
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«4.2Монтаж наружного агрегата» [48].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
353
600
240
(mm)
240
a
a 100мм над расчетной поверхностью снежного
покрова
4.2.2 Установка наружного блока
4× M8/M10
4.2.3 Обустройство дренажа
ОБРАТИТЕ ВНИМАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ОБРАТИТЕ ВНИМАНИЕ
Если сливные отверстия наружного блока перекрыты
монтажным основанием или поверхностью пола,
установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
Как закрыть сливные отверстия и
присоединить сливной патрубок
ОБРАТИТЕ ВНИМАНИЕ
В регионах с холодным климатом к наружному блоку
НЕЛЬЗЯ подсоединять сливной патрубок, шланг и
заглушки (1, 2). Необходимо принять меры ВО
ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
1 Установите заглушки сливных отверстий 1 и 2 (в комплекте
принадлежностей). Проследите за тем, чтобы края
заглушек перекрывали сливные отверстия полностью.
a
b
a Нижняя рама
b Заглушка сливного отверстия
2 Установите сливной патрубок.
a cb b b
a
a
a Сливное отверстие. Установите заглушку сливного
отверстия (2).
b Сливное отверстие. Установите заглушку сливного
отверстия (1).
c Сливное отверстие, к которому подсоединяется
патрубок
