Daikin BRC1H519K7 [11/48] Подготовка

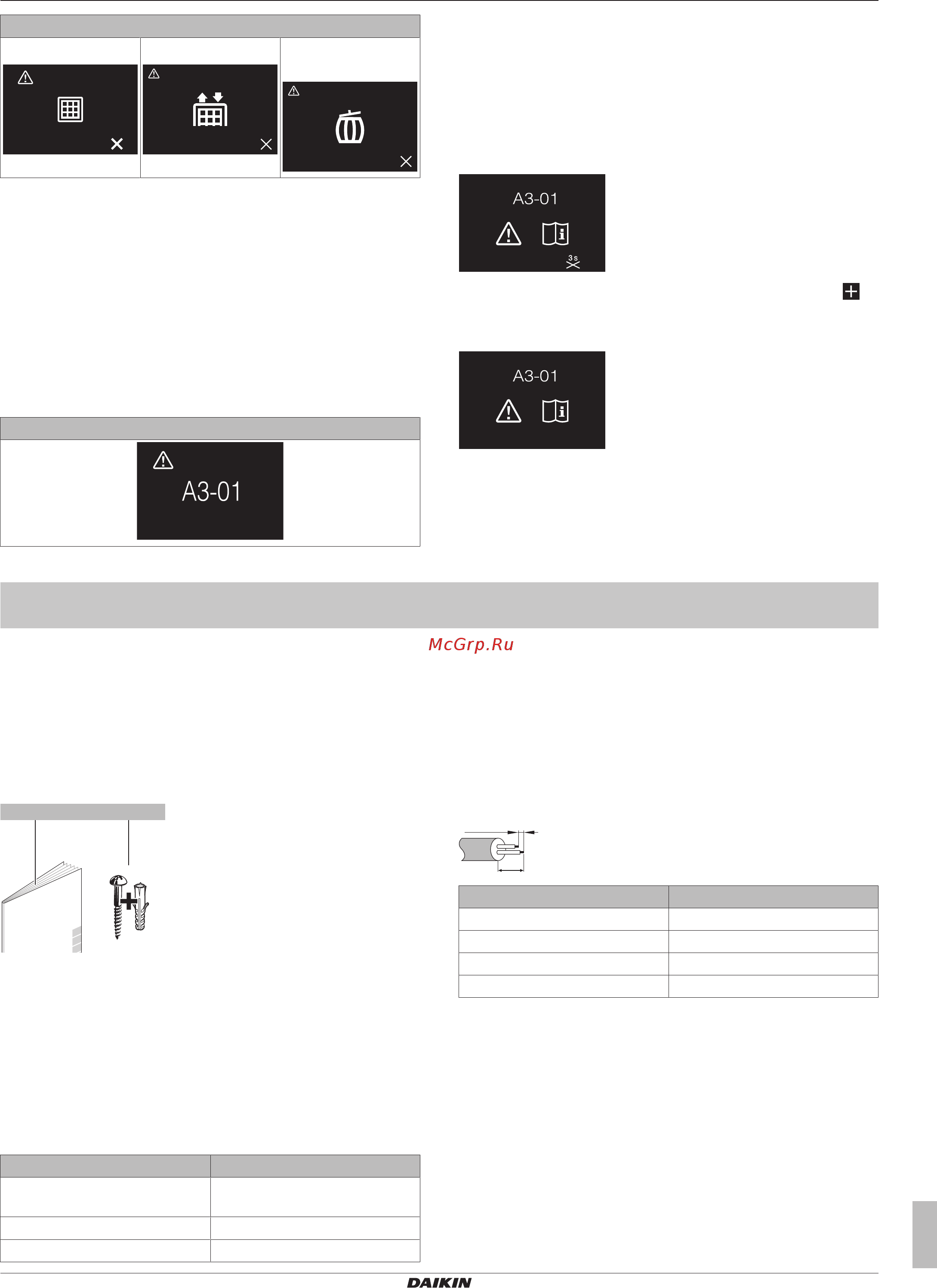

![Daikin BRC1H519W [11/48] Подготовка](/views2/1762794/page11/bgb.png)
8 Возможные неисправности и способы их устранения
Справочное руководство для монтажника и пользователя
11
BRC1H519W+K+S
Проводной пульт дистанционного управления
4P513689-1C – 2018.12
Окна обслуживания
Чистка фильтра
Замена фильтра Опорожнение
пылесборника
8 Возможные неисправности
и способы их устранения
8.1 Общее представление: Поиск и
устранение неполадок
Обратитесь к поставщику оборудования, если в работе системы
произошел сбой, а на экране пульта вместо главного меню
открывается окно сбоя.
Окно сбоя (образец)
8.2 Обнаружение утечки хладагента
При обнаружении утечки хладагента в системе срабатывает
аварийная сигнализация. Отключив сигнализацию, обратитесь к
своему поставщику оборудования.
8.2.1 Отключение сигнализации утечки
хладагента
1 Чтобы отключить сигнализацию, нажмите кнопку и
удерживайте ее в нажатом положении 3секунды.
Результат: Сигнализация отключается.
2 Обратитесь к своему продавцу оборудования.
Для монтажника
9 Информация о блоке
9.1 Распаковка пульта
1 Вскройте коробку.
2 Отложите принадлежности.
a b
1× 2×
a Руководство по монтажу и эксплуатации
b Шурупы и дюбеля (Ø4,0×30)
10 Подготовка
10.1 Требования к электропроводке
Электропроводка должна отвечать нижеперечисленным
условиям:
Характеристики кабелей Значение
Тип Виниловый шнур в оболочке
или кабель (с 2 проводами)
Сечение 0,75~1,25 мм
2
Максимальная длина 500м
10.1.1 Подготовка к прокладке
электропроводки
1 Снимите оболочку с той части кабеля, которая должна
войти сзади в корпус пульта (L), как показано на
иллюстрации и в таблице.
2 Длина 2 проводов должна быть разной, отличаясь друг от
друга на 10мм.
10 mm
L
Ввод проводки L
Сверху ±150мм
Слева ±120мм
Снизу ±100мм
Сзади Требований нет
