Daikin BRC1H519K7 [6/48] Эксплуатация

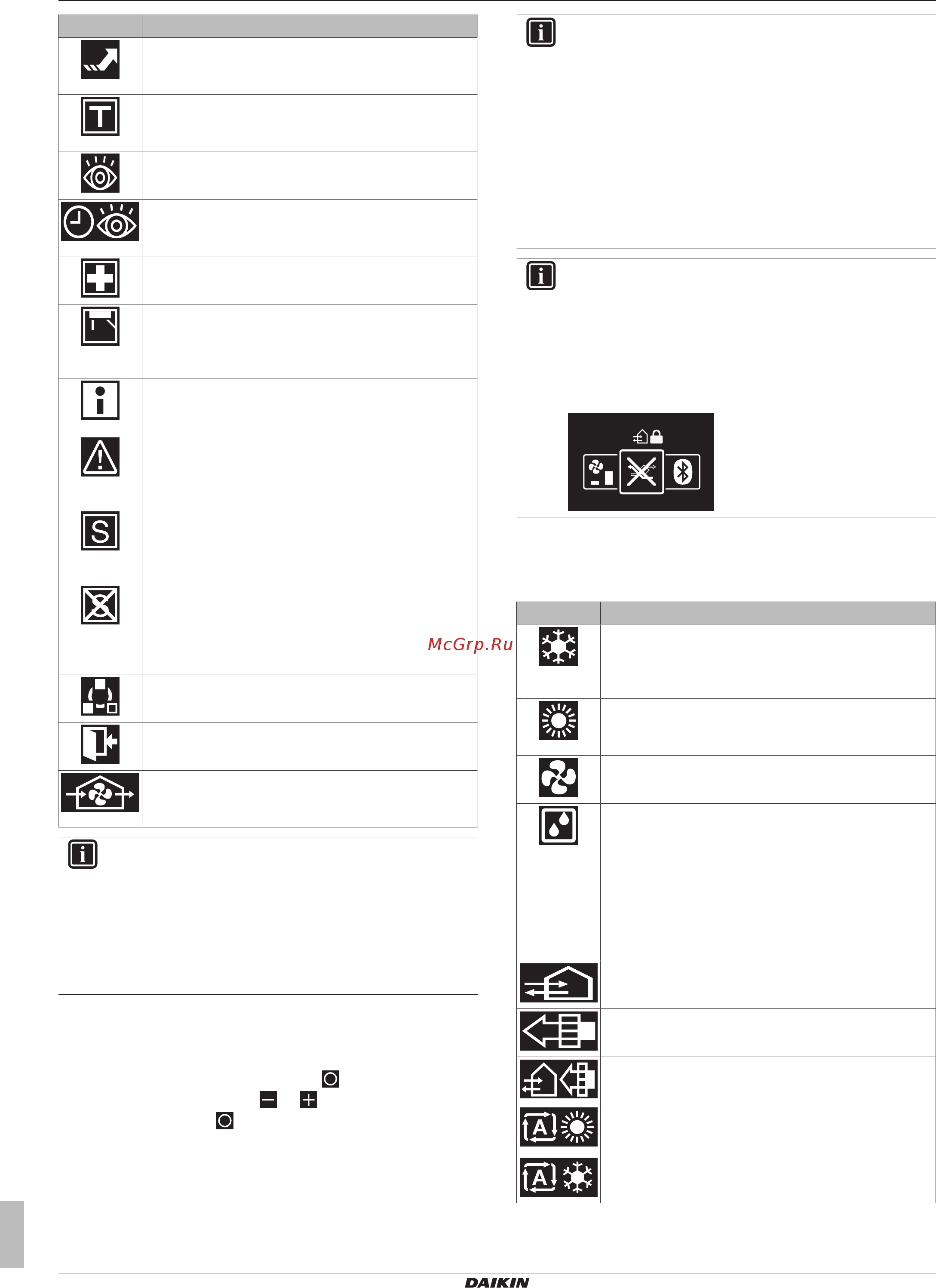

![Daikin BRC1H519S [6/48] Эксплуатация](/views2/1762794/page6/bg6.png)
6 Эксплуатация
Справочное руководство для монтажника и пользователя
6
BRC1H519W+K+S
Проводной пульт дистанционного управления
4P513689-1C – 2018.12
Значок Описание
Быстрый пуск. Значок указывает на включенный
режим быстрого пуска (относится только к
моделям Sky Air).
Пробный запуск. Значок указывает на то, что
идет пробный запуск (относится только к моделям
Sky Air).
Осмотр. Значок указывает на то, что идет осмотр
внутреннего или наружного блока.
Профилактический осмотр. Значок указывает на
то, что идет осмотр внутреннего или наружного
блока.
Резерв. Значок указывает на то, что внутренний
блок назначен резервным в составе системы.
Индивидуальная регулировка направления
воздухотока. Значок указывает на возможность
индивидуально отрегулировать направление
воздухотока.
Информация. Значок указывает на передачу
системой уведомления. Чтобы просмотреть
уведомление, откройте информационное окно.
Предупреждение. Значок указывает на сбой в
работе системы или на необходимость провести
обслуживание одного из компонентов внутреннего
блока.
Ограничение энергопотребления. Значок
указывает на работу системы в режиме
ограниченного энергопотребления и,
соответственно, производительности.
Отмена ограничения энергопотребления.
Значок указывает на то, что система больше не
работает в режиме ограниченного
энергопотребления и, соответственно,
производительности.
Чередование. Значок указывает на включенный
режим чередования.
Нет дома. Значок указывает на работу
внутреннего блока в режиме «хозяев нет дома».
Вентиляция. Значок указывает на то, что к
системе подсоединен блок с функцией вентиляции
с регенерацией тепла.
ИНФОРМАЦИЯ
▪ Информацию о значках рабочих режимов и режима
вентиляции см. в разделах «6.1Режим работы»на
стр.6 и «6.5.1Режим вентиляции»на стр.10.
▪ Большинство значков относится к настройкам,
которые задаются через приложение Madoka
Assistant. Дополнительную информацию см. в
приложении.
6 Эксплуатация
Чтобы открыть главное меню, нажмите в главном окне. Для
прокрутки меню используйте и . Чтобы открыть любое
меню, еще раз нажмите .
ИНФОРМАЦИЯ
▪ Количество доступных меню зависит от типа
внутреннего блока.
▪ Значок каждого из меню обозначает в главном
меню активную в данный момент настройку или
режим. Вид меню на экране дисплея пульта может
отличаться от приведенных здесь иллюстраций.
▪ С пульта можно управлять только основными
функциями системы. Управление расширенными
функциями (режим «хозяев нет дома», работа по
таймеру и пр.) осуществляется через мобильное
приложение Madoka Assistant.
ИНФОРМАЦИЯ
Некоторые меню могут оказаться заблокированными. В
таких случаях их обозначения перечеркиваются, а
рядом отображается значок в виде замка. Функции
блокируются через приложение Madoka Assistant.
Дополнительную информацию см. в приложении
Madoka Assistant и в параграфе «15.5.27 Блокировка
функций»на стр.38.
6.1 Режим работы
Внутренний блок может работать в разных режимах.
Значок Режим работы
Охлаждение. В этом режиме охлаждение
включается в зависимости от заданной
температуры или настройки функции «хозяев нет
дома».
Обогрев. В этом режиме обогрев включается в
зависимости от заданной температуры или
настройки функции «хозяев нет дома».
Только вентиляция. В этом режиме циркуляция
воздуха проходит без обогрева или охлаждения.
Сушка. В этом режиме влажность воздуха
уменьшается при минимальном понижении
температуры.
Температура и скорость вращения вентилятора
контролируются автоматически, эти параметры
нельзя контролировать с пульта.
Режим осушки не включится, если температура в
помещении будет слишком низкой.
Вентиляция. В этом режиме помещение
вентилируется без обогрева или охлаждения.
Очистка воздуха. В этом режиме работает
устройство очистки воздуха (опция).
Вентиляция + очистка воздуха. Сочетание
вентиляции с очисткой воздуха.
Автомат. В этом режиме внутренний блок
автоматически переключается с обогрева на
охлаждение и наоборот в зависимости от
заданной температуры.
