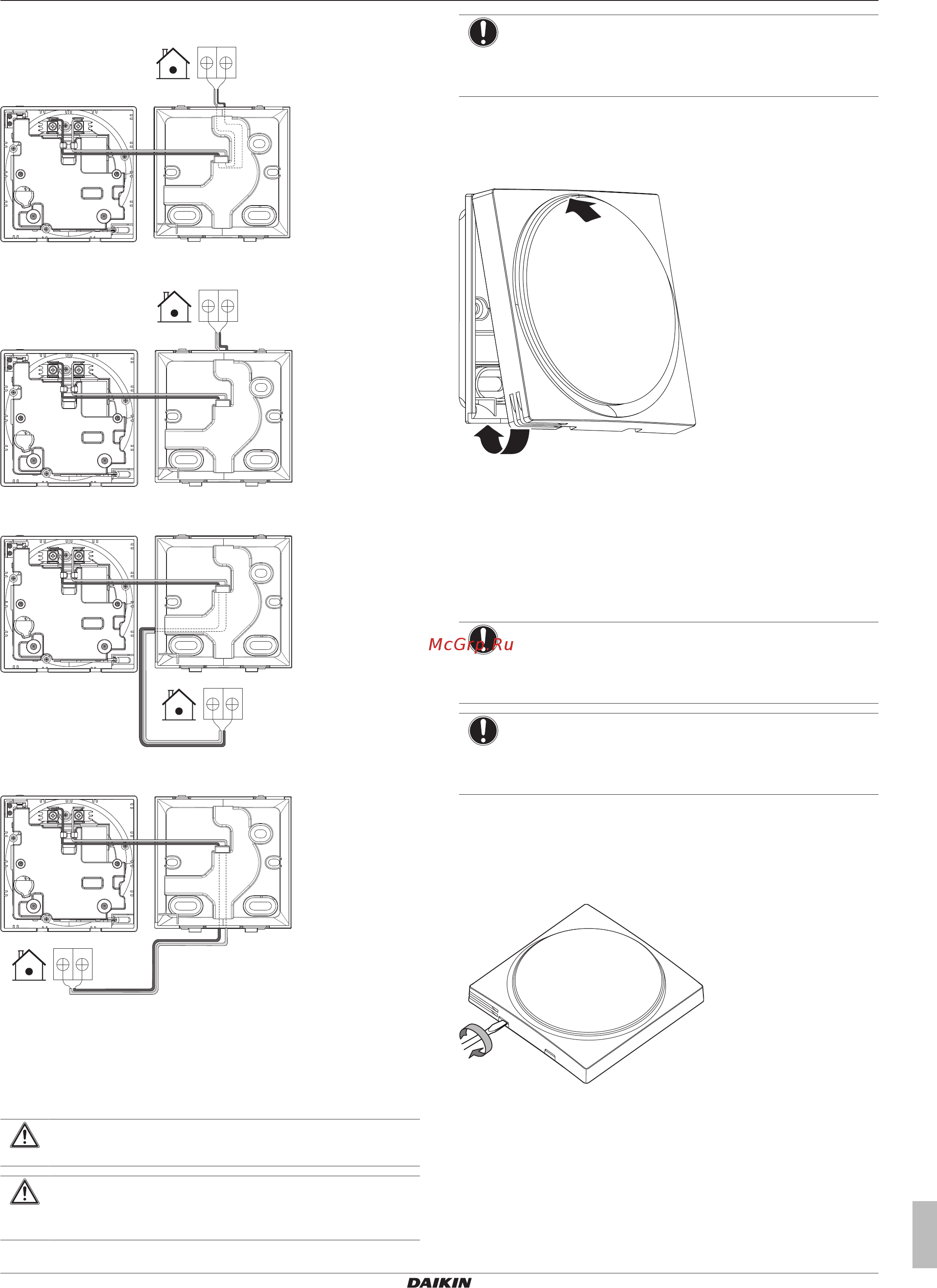

11 Монтаж
Справочное руководство для монтажника и пользователя
13
BRC1H519W+K+S
Проводной пульт дистанционного управления
4P513689-1C – 2018.12
Подсоединение сверху
P1P2
Подсоединение сзади
P1P2
Подсоединение слева
P1P2
Подсоединение снизу
P1P2
11.4 Закрываем пульт
11.4.1 Меры предосторожности при
закрывании пульта
ПРЕДОСТЕРЕЖЕНИЕ
Не прикасайтесь к деталям внутри пульта управления.
ПРЕДОСТЕРЕЖЕНИЕ
Закрывая пульт, следите за тем, чтобы не зажать
проводку.
ПРИМЕЧАНИЕ
Во избежание повреждения пульта проследите за
прочностью крепления его лицевой стороны к задней
части со щелчком.
11.4.2 Как закрыть пульт
1 Лицевая сторона пульта крепится к его задней части со
щелчком.
1
2
2 Если по месту монтажа нет пыли, снимите защитную
прокладку.
11.5 Открывание пульта
11.5.1 Меры предосторожности при
открывании пульта
ПРИМЕЧАНИЕ
Плата пульта вмонтирована в переднюю часть корпуса.
Открывая пульт, следите за тем, чтобы не повредить
плату.
ПРИМЕЧАНИЕ
Когда передняя и задняя части корпуса пульта
отделены друг от друга, обеспечьте защиту платы от
пыли и влаги.
11.5.2 Как открыть пульт
1 Вставив плоское лезвие отвертки в одно из запорных
приспособлений внизу корпуса, медленно поверните
отвертку.
