11 Монтаж
Справочное руководство для монтажника и пользователя
12
BRC1H519W+K+S
Проводной пульт дистанционного управления
4P513689-1C – 2018.12
11 Монтаж
11.1 Обзор: монтаж
Монтаж пульта, как правило, подразделяется на следующие
этапы:
1 Составление схемы прокладки электропроводки и
откусывание кусачками фрагмента задней части корпуса
пульта.
2 Крепление корпуса сзади к стене.
3 Подсоединение электропроводки.
4 Закрывание пульта.
11.2 Монтаж пульта
11.2.1 Замечания о монтаже пульта
Прежде чем приступать к монтажу пульта, необходимо наметить
прокладку проводки и в соответствующем месте проделать
сзади корпуса отверстие.
Электропроводку можно подвести к пульту наверху, сзади,

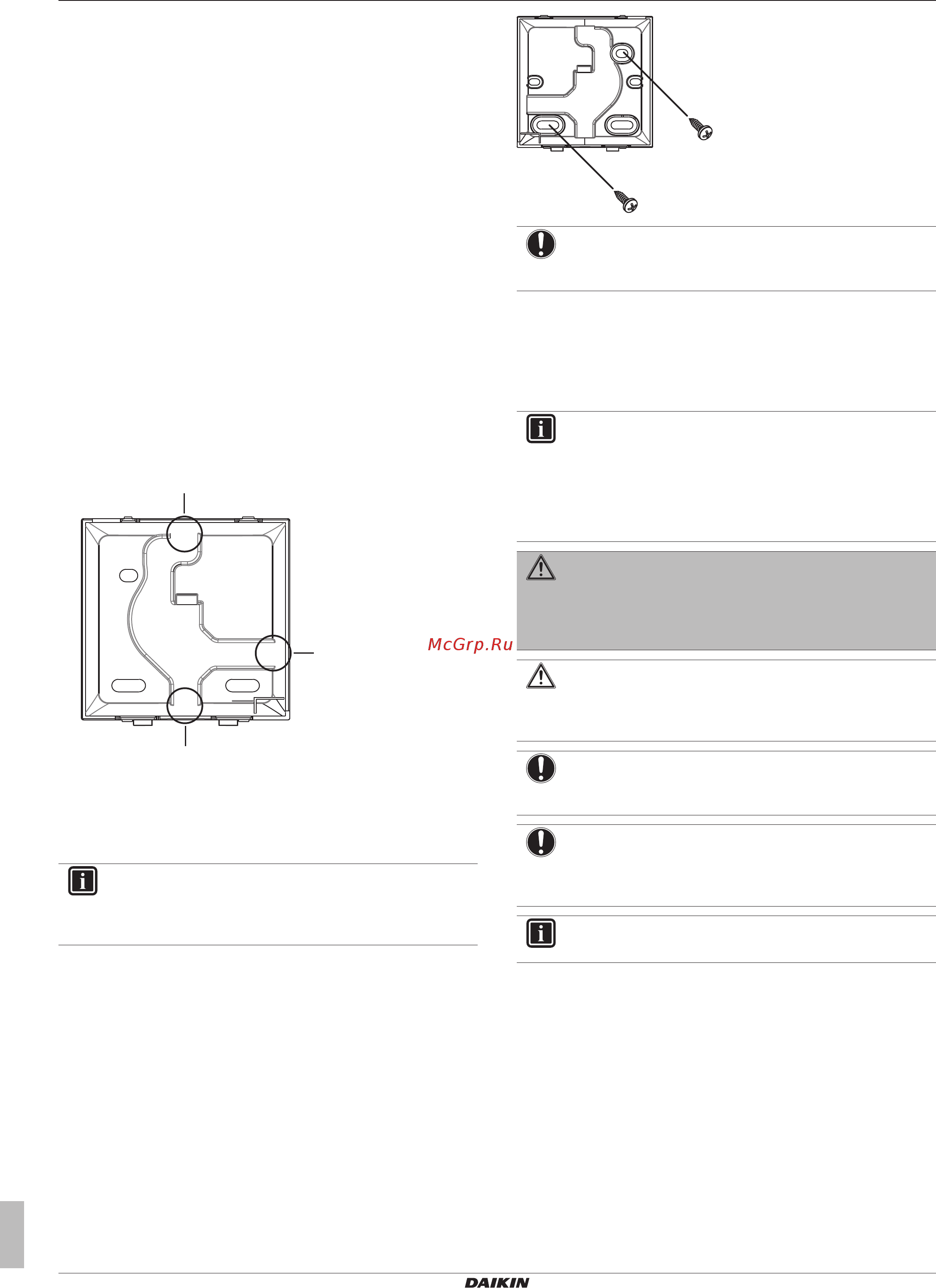

слева или внизу. Проделайте отверстие сзади корпуса, как
показано на иллюстрации:
a
b
c
a Подвод электропроводки сверху
b Подвод электропроводки слева
c Подвод электропроводки снизу
Если электропроводка подводится сзади, проделывать
отверстие не нужно.
ИНФОРМАЦИЯ
Подсоединяя электропроводку сверху или сзади,
пропустите ее сквозь выбивное отверстие, прежде чем
закреплять корпус пульта сзади на стене.
11.2.2 Порядок установки пульта
1 Выньте винты и дюбеля из пакета с принадлежностями.
2 Установите корпус пульта задней стороной на ровную
поверхность.
ПРИМЕЧАНИЕ
Следите за тем, чтобы не повредить корпус пульта
перетяжкой крепежных винтов.
11.3 Подключение электропроводки
11.3.1 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ПРЕДУПРЕЖДЕНИЕ
К монтажу электрических соединений и компонентов
допускаются ТОЛЬКО аттестованные электрики в
СТРОГОМ соответствии с действующим
законодательством.
ПРЕДОСТЕРЕЖЕНИЕ
Подключая пульт к внутреннему блоку, не
подсоединяйте электропроводку управления к
распределительной коробке внутреннего блока.
ПРИМЕЧАНИЕ
Проводка для подключения в комплект поставки НЕ
входит.
ПРИМЕЧАНИЕ
Не прокладывайте проводку электропитания рядом с
управляющими кабелями во избежание (внешних)
электромагнитных помех.
ИНФОРМАЦИЯ
Клеммы P1 и P2 лишены полярности.
11.3.2 Подсоединение электропроводки
Соедините клеммы P1/P2 пульта с клеммами P1/P2 внутреннего
блока.
