147
8. Приложение

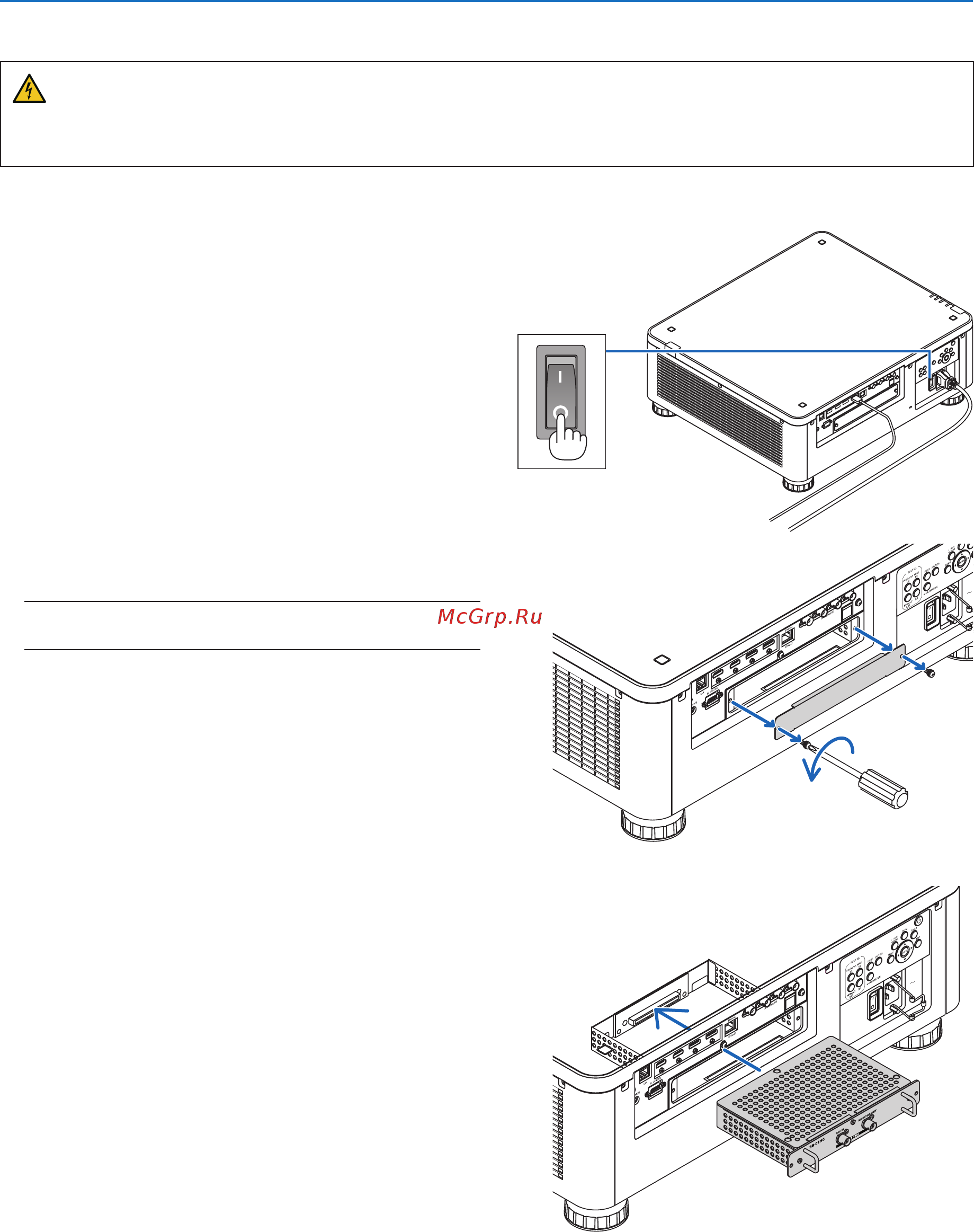

❷ Установка дополнительной платы (продается отдельно)
ВНИМАНИЕ
Прежде чем устанавливать или снимать дополнительную плату, обязательно выключите проектор, подождите, пока
остановятся вентиляторы, и выключите главный переключатель питания.
Необходимые инструменты: отвертка (крестообразная)
1. Выключите переключатель питания проектора.
2. Ослабьте два винта на крышке разъемов SLOT.
Удалите два винта и крышку SLOT.
ПРИМЕЧАНИЕ:
• Сохраните два винта и крышку SLOT.
3. Вставьте дополнительную плату в слот.
Убедитесь, что плата вставлена в слот в правильной
ориентации.
Неправильная ориентация может вызвать проблемы
со связью дополнительной платы и проектора.
