16
2. Проецирование изображения (основные операции)
❸ Включение проектора
ПРИМЕЧАНИЕ:
• У проектора имеется два переключателя питания: главный переключатель питания и кнопка POWER (POWER ON и OFF на пульте дистанционного управ-
ления)
• Включение проектора:
1. Нажмите главный переключатель питания в положение ВКЛ (I).
Проектор перейдет в режим ожидания.
2. Нажмите кнопку POWER.
Проектор будет готов к использованию.
• Выключение проектора:
1. Нажмите кнопку POWER.
Откроется подтверждающее сообщение.
2. Нажмите кнопку POWER снова.
Проектор перейдет в режим ожидания.
3. Нажмите главный переключатель питания в положение ВЫКЛ (О).
Проектор выключится.

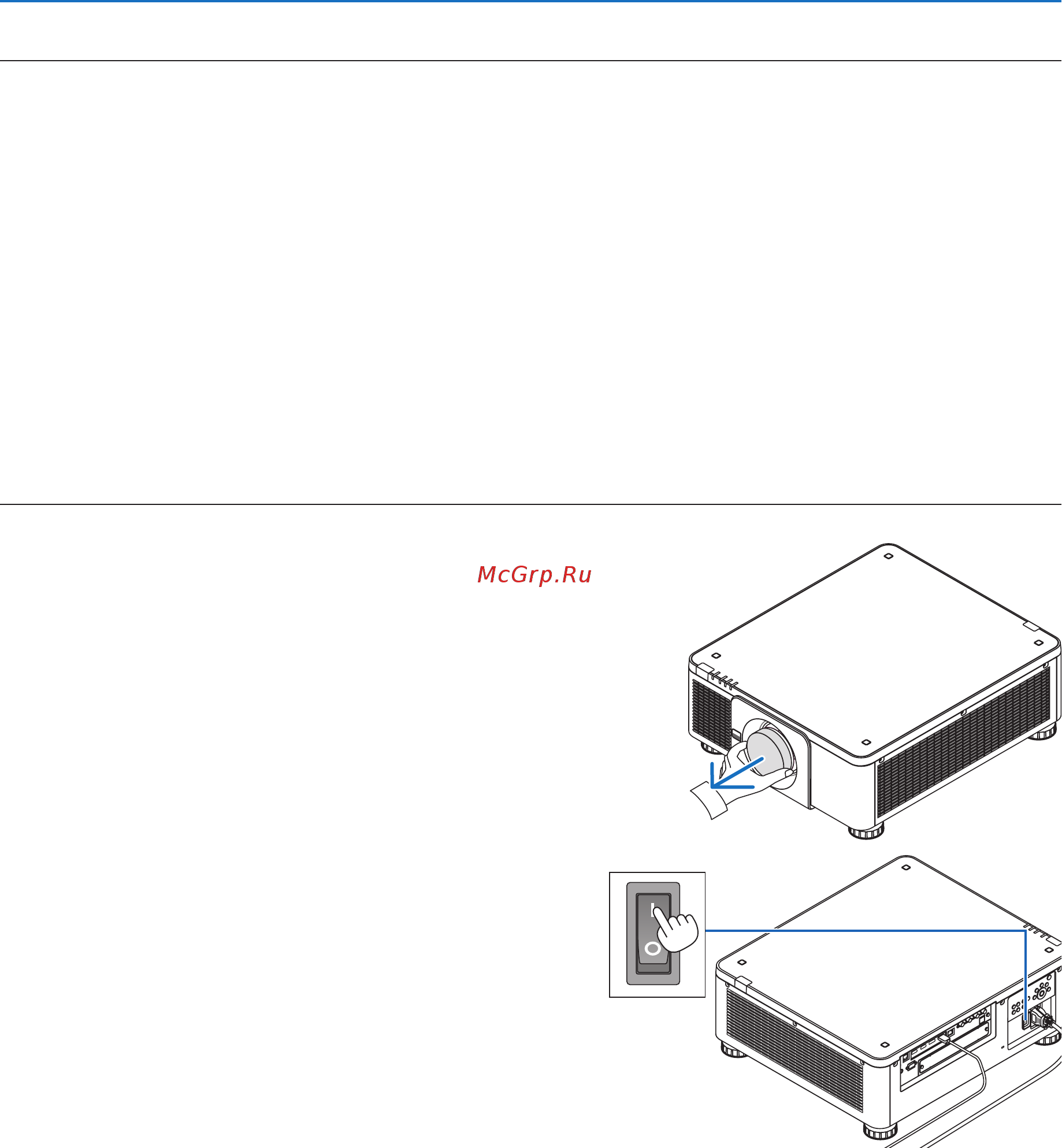

1. Снимите крышку с объектива.
2. Нажмите главный переключатель питания в положе-
ние ВКЛ ( I ).
Индикатор POWER загорится зеленым цветом. В от-
сутствие операций с блока или связи с подключенным
устройством, блок через некоторое время перейдет в
режим ожидания (если для режима ожидания установлено
значение «Нормальное»).
(→ стр. 126)
