EKEQMCBAV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов Daikin
к приобретаемым на внутреннем рынке кондиционерам воздуха
4P383213-1B – 2016.10
Инструкция по монтажу и эксплуатации
6

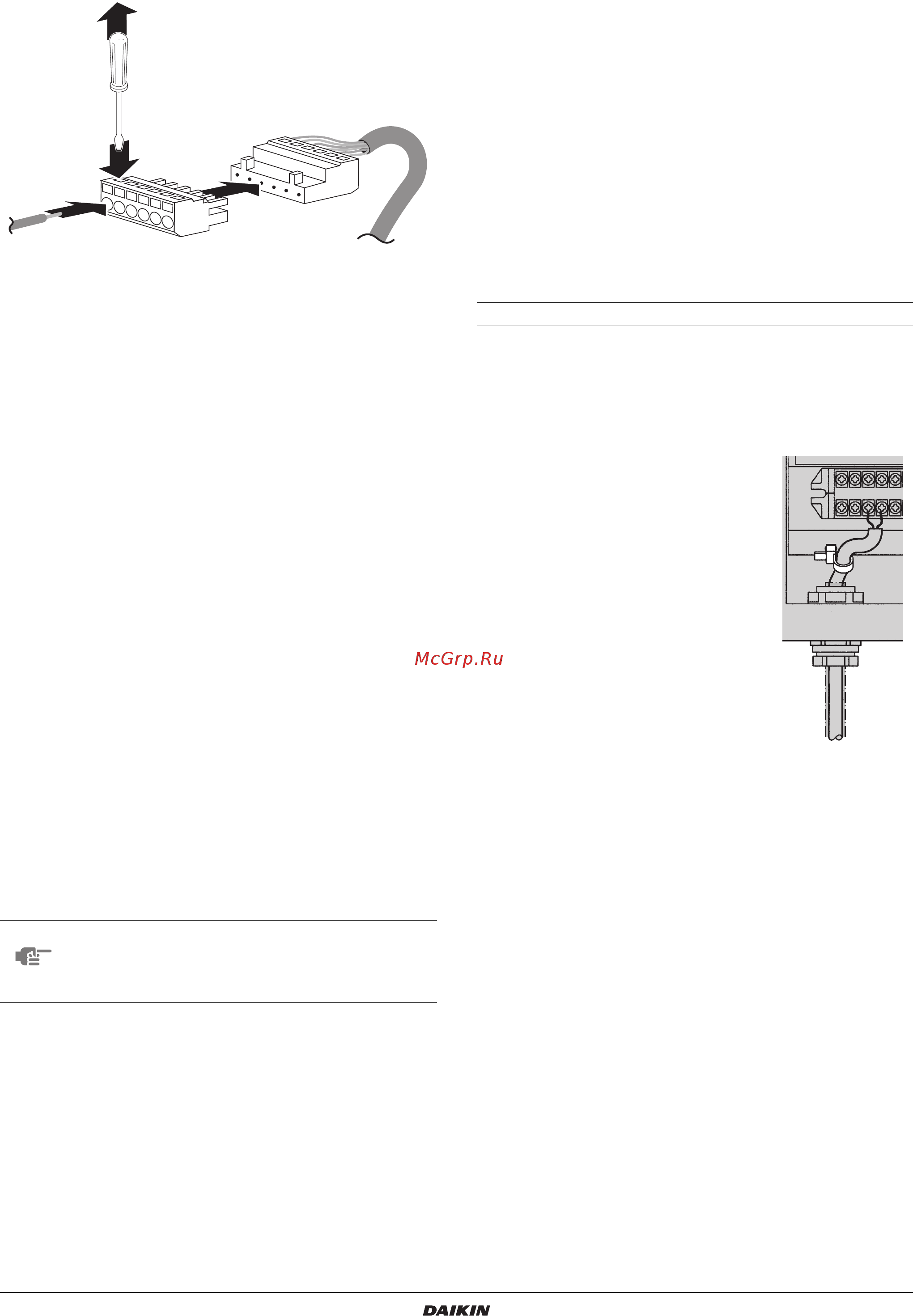

4 Подключите провода кабеля к клеммному разъёму в соот-
ветствии с электрической схемой, используя маленькую
отвертку и следуя показанным инструкциям.
5 Закрывая крышку блока комплекта клапана, проследите за
тем, чтобы не оказались зажаты электропроводка и
изоляция.
6 Закройте крышку комплекта клапана, завернув 4 винта M5.
Установка электрического блока
управления
(см. рисунок 3)
Механическая установка
1 С помощью подвесных скоб зафиксируйте блок управления
на установочной поверхности.
Используйте 4 винта (для отверстий Ø6 мм).
2 Откройте крышку блока управления.
3
Для электропроводки: см. абзац «Монтаж электропроводки» на
странице 6.
4 Установите винтовые гайки.
5 Закройте ненужные отверстия заглушками (закрывающими
колпачками).
6 По окончании установки закройте крышку и надежно
зафиксируйте ее во избежание попадания воды в блок
управления.
Монтаж электропроводки
Монтаж электрических соединений и элементов должен
выполняться только аттестованным электриком в строгом
соответствии с действующими целевыми положениями
международных, европейских, общегосударственных и
местных предписаний, законодательных актов, стандартов,
нормативов и правил.
Используйте только медные провода.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными
и
общегосударственными нормативами.
Сечение силовых кабелей, подключаемых к наружному
агрегату, номинал размыкателя, выключателя цепи питания,
проводки и схема подключения приведены винструкции по
монтажу наружного агрегата.
В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
Подключение проводки внутри блока управления
1 Для подключения к наружному агрегату и пульту управления
(приобретается на внутреннем рынке):
Вытяните проводку через винтовую гайку и крепко затяните
гайкуэто надежно защитит проводку от вырывания и от
воздействия воды.
2 На кабели необходимо установить
дополнительные ослабители
натяжения. Стяните кабель
установленной обхватной петлей.
Меры предосторожности
Кабель термистора и провод пульта дистанционного
управления должны находиться на расстоянии не менее
50 мм от силовой электропроводки и от проводки, идущей на
пульт управления. В противном случае электрические
наводки могут привести к сбоям в работе всей системы.
Применяйте только кабели указанных сечений и следите за
надежностью контактов. Содержите проводку в порядке, так
,
чтобы она не препятствовала размещению и функциони-
рованию другого оборудования. Помните, что ненадежные
контакты могут послужить причиной выделения тепла,
поражения электротоком и даже возгорания.
1 Блок управления
2 Подвесные скобы
3 Основная печатная плата
4 Трансформатор
5 Клемма
6 Дополнительная плата (KRP4)
ПРИМЕЧАНИЕ
Убедитесь в том, что вокруг достаточно места для
проведения технического обслуживания. Размеры
свободного пространства, необходимого для
техобслуживания, см. на рисунке 4.
4
1
2
3
