RE 362, RE 362 PLUS, RE 462, RE 462 PLUS
română
117
Utilaje fără tambur de furtun

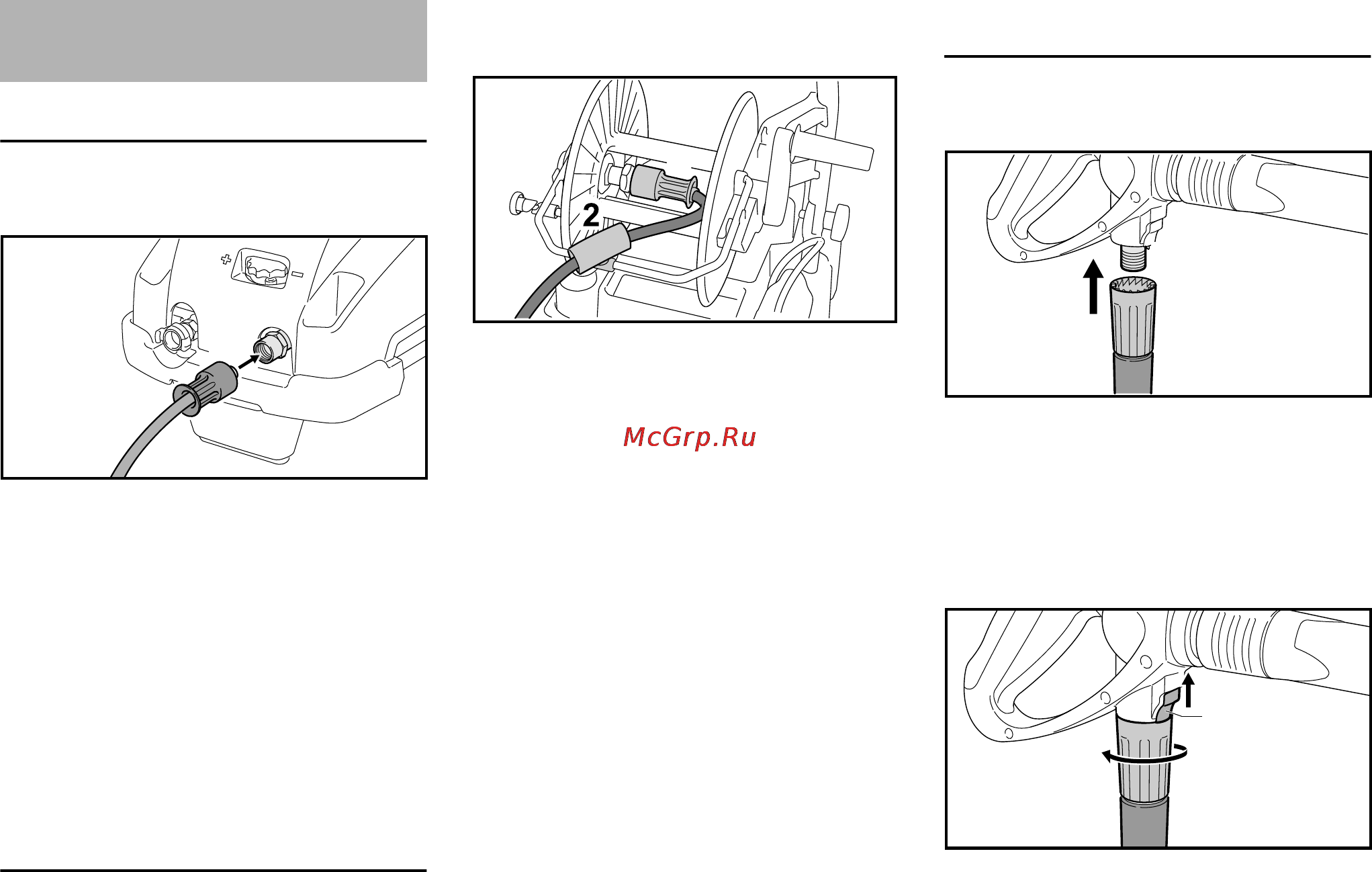

Montarea furtunului de înaltă presiune
N împingeţi furtunul de înaltă presiune
pe ştuţul de racord (1)
N poziţionaţi şi strângeţi manual
piuliţa fluture (2)
Demontarea furtunului de înaltă
presiune
N desfaceţi piuliţa fluture (2)
N extrageţi furtunul de înaltă presiune
de pe ştuţul de racord (1)
Utilaje cu tambur de furtun
Furtunul de înaltă presiune este deja
racordat din fabricaţie.
Demontarea furtunului de înaltă
presiune
N desfăşuraţi furtunul de înaltă
presiune (1)
N deschideţi ghidajul furtunului (2)
N desfaceţi piuliţa fluture (3)
N extrageţi furtunul de înaltă presiune
(1) de pe ştuţul de racord
Montarea furtunului de înaltă presiune
N împingeţi furtunul de înaltă
presiune (1) în ştuţul de racord al
tamburul furtunului
N poziţionaţi şi strângeţi manual
piuliţa fluture (3)
N introduceţi furtunul de înaltă
presiune în ghidajul furtunului (2) şi
închideţi ghidajul
N înfăşuraţi furtunul de înaltă presiune
Furtunul de înaltă presiune de la pistolul
pulverizator
Montare
N împingeţi furtunul de înaltă
presiune (1) în ştuţul de racord (2)
N poziţionaţi şi strângeţi manual
piuliţa fluture (3)
Demontare
N apăsaţi cursorul (4) în direcţia
săgeţii şi menţineţi apăsat
N desfaceţi piuliţa fluture (3) şi
desfaceţi-o în direcţia săgeţii de la
ştuţul de racord
Montarea şi demontarea
furtunului de înaltă presiune
1
9937BA009 KN
2
3
1
9937BA010 KN
1
2
3
647BA022 KN
647BA023 KN
3
4
