RE 362, RE 362 PLUS, RE 462, RE 462 PLUS
pyccкий
44
Агрегаты без барабана для шланга

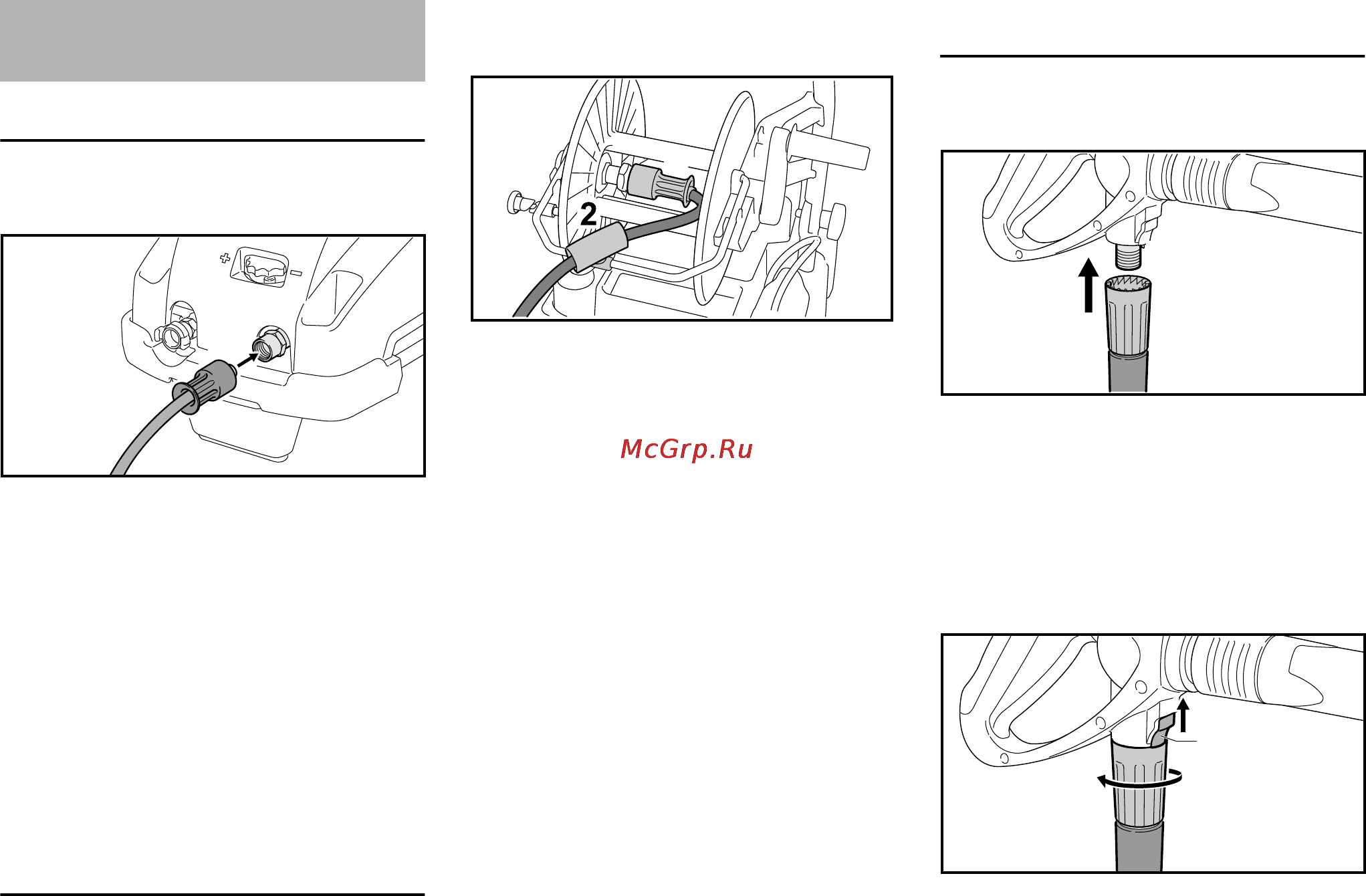

Монтаж высоконапорного шланга
N Высоконапорный шланг одеть на
подсоединительный штуцер (1)
N Установить накидную гайку (2),
закрутить вручную и затянуть
Демонтировать высоконапорный
шланг
N Накидную гайку (2) выкрутить по
направлению вниз
N Высоконапорный шланг снять с
подсоединительного штуцера (1)
Агрегат с барабаном для шланга
Высоконапорный шланг уже
присоединён на заводе.
Демонтировать высоконапорный
шланг
N Смотать высоконапорный
шланг (1)
N Открыть направляющую шланга
(2)
N Открутить накидную гайку (3)
N Высоконапорный шланг (1) снять
с подсоединительного штуцера
Монтаж высоконапорного шланга
N Высоконапорный шланг (1) одеть
на подсоединительный штуцер
барабана для шланга
N Установить накидную гайку (3),
закрутить вручную и затянуть
N Высоконапорный шланг (2)
вложить и закрыть
направляющую шланга
N Смотать высоконапорный шланг
Высоконапорный шланг на
пистолете-распылителе
Монтаж
N Высоконапорный шланг (1) одеть
на подсоединительный
штуцер (2)
N Установить накидную гайку (3),
закрутить вручную и затянуть
Демонтаж
N Задвижку (4) нажать по
направлению стрелки и
удерживать
N Ослабить накидную гайку (3) и по
направлению стрелки повернуть
вниз от подсоединительного
штуцера
Монтаж, демонтаж шланга
высокого давления
1
9937BA009 KN
2
3
1
9937BA010 KN
1
2
3
647BA022 KN
647BA023 KN
3
4
