GS 461
pyccкий
13
Алмазная абразивно-отрезная цепь
Правильное применение алмазной
абразивно-отрезной цепи STIHL
гарантирует ее эффективную
эксплуатацию и помогает избежать
быстрого износа.
Алмазная абразивно-отрезная цепь
STIHL пригодна для разрезания
следующих материалов:
– бетон
– армированный бетон
– стандартные строительные
камни
– кирпичная кладка
– каменно-керамические трубы
– абразивный камни* такие как,
например, асфальт и
строительный кирпич (песчаник)
– твёрдые породы камня*, гранит*
– трубы из ковкого чугуна*
*) Возможны ограничения
относительно мощности и прочности
Не разрезать другие материалы –
опасность несчастного случая!
Защита цепи
В объём поставки входит
соответствующая режущей гарнитуре
защита цепи.

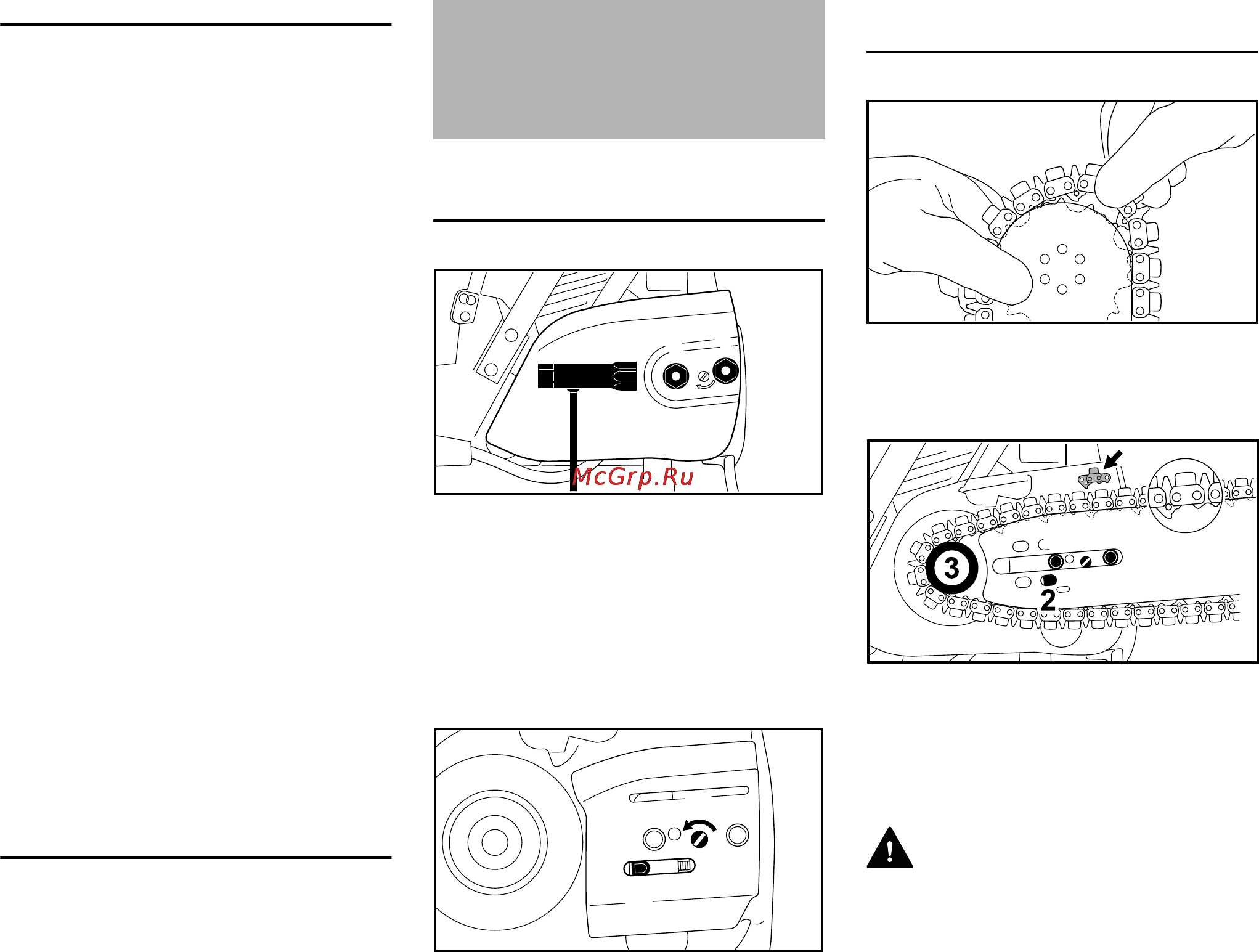

Демонтировать крышку цепной
звёздочки
N Гайки (1) отвинтить от
распорного пальца – гайки
закреплены на крышке цепной
звёздочки с защитой от
выпадения
N Снять крышку цепной
звёздочки (2)
N Болт (3) поворачивать влево,
пока прижимная задвижка (4) не
будет прилегать в углублению в
корпусе
Наложить алмазную абразивно-
отрезную цепь
N Установить алмазную абразивно-
отрезную цепь, начиная с
верхушки шины
N Направляющую шину уложить
над болтами (1) – ведущие звенья
выровнять таким образом, чтобы
положение совпадало с
символом (стрелка)
ПРЕДУПРЕЖДЕНИЕ
При неправильной установке
ведущих звеньев алмазная
абразивно-отрезная цепь и цепная
звездочка повреждаются, после чего
не подлежат ремонту.
N Правое фиксирующее
отверстие (2) уложить над
цапфой прижимной задвижки –
одновременно алмазную
Монтировать
направляющую шину и
алмазную абразивно-
отрезную цепь
1
1
2411BA011 KN
2
4
2411BA012 KN
3
2411BA013 KN
4
1
1
2411BA0014 KN
