Stihl GS 461 [32/44] Контроль и замена цепной звездочки
![Stihl GS 461 [32/44] Контроль и замена цепной звездочки](/views2/1076534/page32/bg20.png)
GS 461
pyccкий
30
В противном случае ведущие
элементы истираются об основание
паза – соединительные звенья не
обкатываются по траектории
направляющей шины.
Если направляющая шина
проскальзывает в разрезе:
N Направляющую шину проверить
на предмет одностороннего
износа (смещение рабочих
поясков)
N Направляющую шину
перевернуть, при необходимости,
направляющую у направляющей
шины снять с помощью
устройства для ремонта
направляющей шины
N Снять крышку цепной звездочки,
алмазную абразивно-отрезную
цепь и направляющую шину

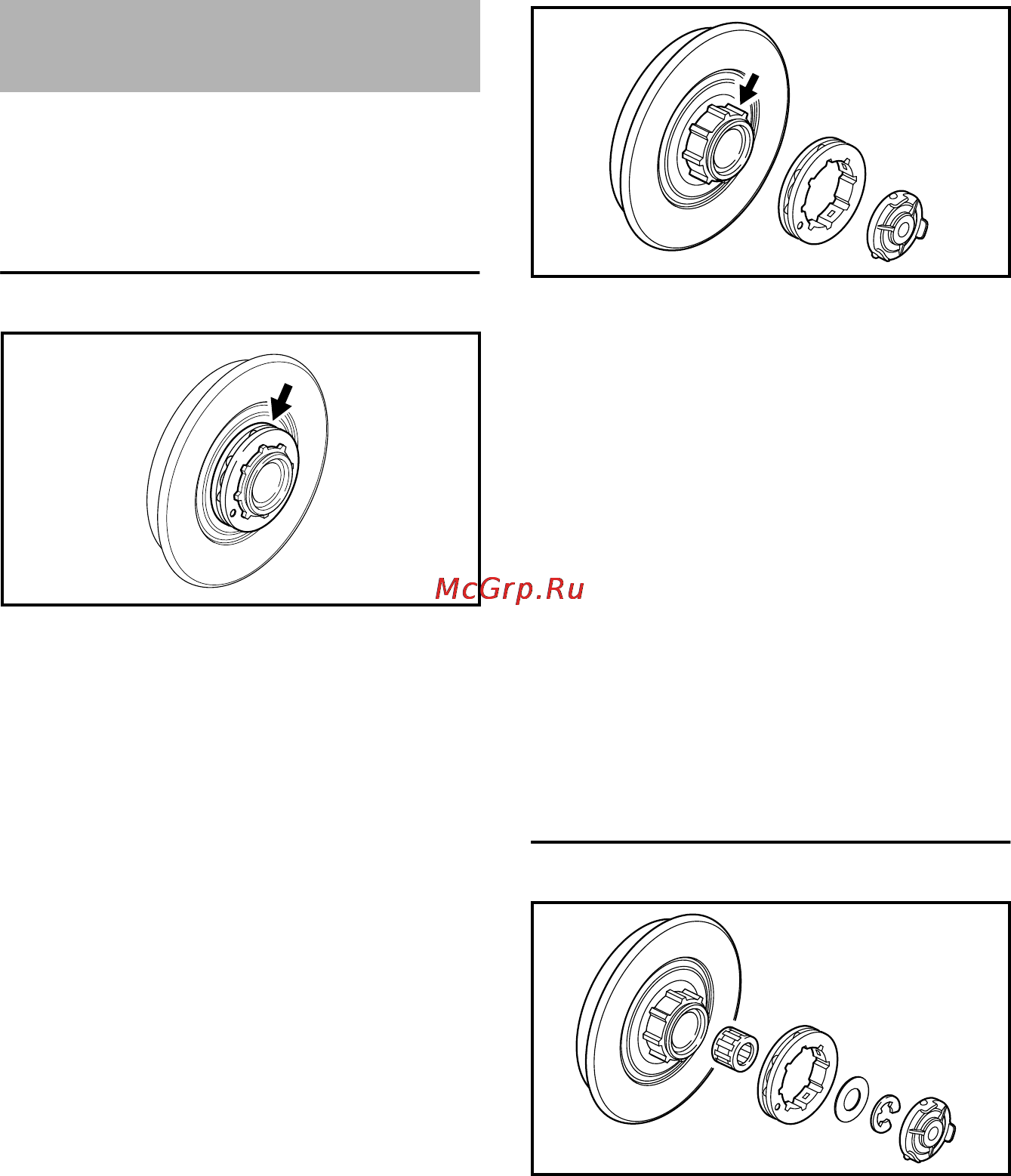

Замена кольцевой цепной звёздочки
– при замене алмазной абразивно-
отрезной цепи следует заменить
также и кольцевую цепную
звёздочку
– когда глубина следов приработки
(стрелки) превышает 0,5 мм – в
противном случае снижается
срок службы алмазной
абразивно-отрезной цепи – при
проверке использовать
контрольный шаблон
(специальные принадлежности)
Цепная звездочка изнашивается
значительно меньше, если работать
попеременно с двумя алмазными
абразивно-отрезными цепями.
Демонтаж кольцевой цепной
звёздочки
Если демонтируется только
кольцевая цепная звёздочка, барабан
сцепления заменять не нужно.
N Снять колпачок (1)
N Снять кольцевую звёздочку
цепи (2)
N Осмотреть профиль поводка
на барабане сцепления (3) – при
наличии следов сильного износа
замените также и барабан
сцепления (3)
Монтаж кольцевой звёздочки цепи
N Одеть кольцевую звёздочку
цепи (2)
N Смонтировать колпачок (1)
Замена барабана сцепления
N Снять колпачок (1)
N Снять кольцевую цепную
звёздочку (4)
N Предохранительную шайбу (2)
отжать с помощью отвёртки
Контроль и замена цепной
звездочки
2411BA040 KN
1
3
2
2411BA041 KN
6
1
5
3
2
4
2411BA042 KN
