GS 461
pyccкий
14
абразивно-отрезную цепь
уложить над цепной
звёздочкой (3)
N Болт (4) поворачивать вправо до
тех пор, пока алмазная
абразивно-отрезная цепь снизу
будет лишь незначительно
провисать, а выступы ведущих
звеньев будут прилегать к пазу
шины
N Установить крышку цепной
звездочки – и слегка затянуть
гайки вручную
N Далее действовать согласно
разделу "Натяжение алмазной
абразивно-отрезной цепи"

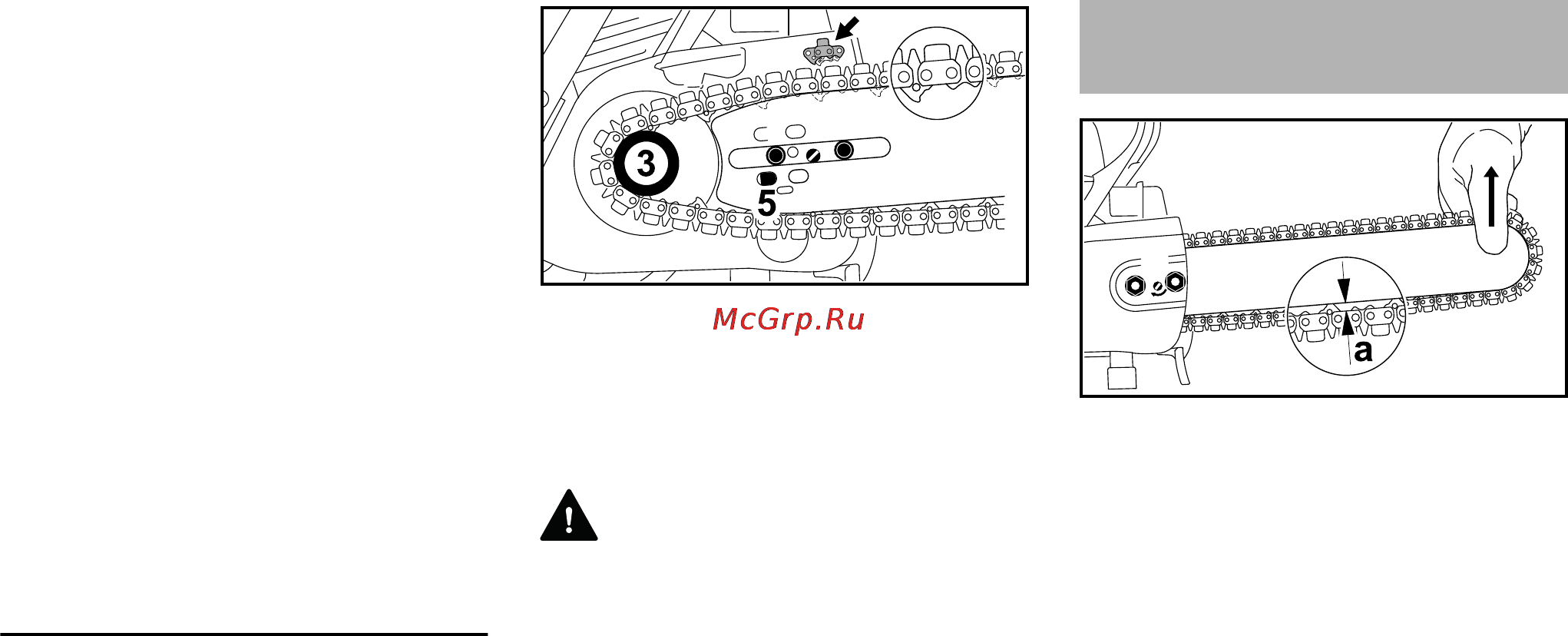

Переустановка направляющей шины
Направляющую шину следует
переустанавливать только в том
случае, если алмазная абразивно-
отрезная цепь натянута неправильно.
N Демонтировать крышку цепной
звёздочки
N Снять направляющую шину с
алмазной абразивно-отрезной
цепью
N Установить алмазную абразивно-
отрезную цепь, начиная с
верхушки шины
N Направляющую шину уложить
над болтами (1) – ведущие звенья
выровнять таким образом, чтобы
положение совпадало с
символом (стрелка)
ПРЕДУПРЕЖДЕНИЕ
При неправильной установке
ведущих звеньев алмазная
абразивно-отрезная цепь и цепная
звездочка повреждаются, после чего
не подлежат ремонту.
N Правое фиксирующее
отверстие (5) уложить над
цапфой прижимной задвижки –
одновременно алмазную
абразивно-отрезную цепь
уложить над цепной
звёздочкой (3)
N Болт (4) поворачивать вправо до
тех пор, пока алмазная
абразивно-отрезная цепь снизу
будет лишь незначительно
провисать, а выступы ведущих
звеньев будут прилегать к пазу
шины
N Установить крышку цепной
звездочки – и слегка затянуть
гайки вручную
N Далее действовать согласно
разделу "Натяжение алмазной
абразивно-отрезной цепи"
Для дополнительного натяжения
пильной цепи во время эксплуатации:
N Остановить двигатель
N Надеть защитные перчатки
N Ослабить гайки
N Приподнять за вершину верхушку
направляющую шину
N С помощью отвертки болт (1)
поворачивать вправо до тех пор,
пока расстояние (а) = ок. 5 см
Если данное расстояние
(a) = ок. 5 мм не задается из-за
удлинённой алмазной абразивно-
отрезной цепи, следует
переустановить направляющую шину
– см. для монтажа "Направляющая
шина и алмазная абразивно-отрезная
цепь".
N Направляющую шину приподнять
ещё выше и до отказа затянуть
гайки
4
1
1
2411BA049 KN
Натянуть алмазную
абразивно-отрезную цепь
1
2411BA0015 KN
