TS 700, TS 800
pyccкий
21
На заводе "Подшипник с
защитой" монтируется на внутренней
стороне.
"Подшипник с защитой", в
зависимости от условий
применения, может монтироваться
также на наружной стороне.
При ручной резке из-за более
благоприятного расположения
центра тяжести рекомендуется
внутренний монтаж.

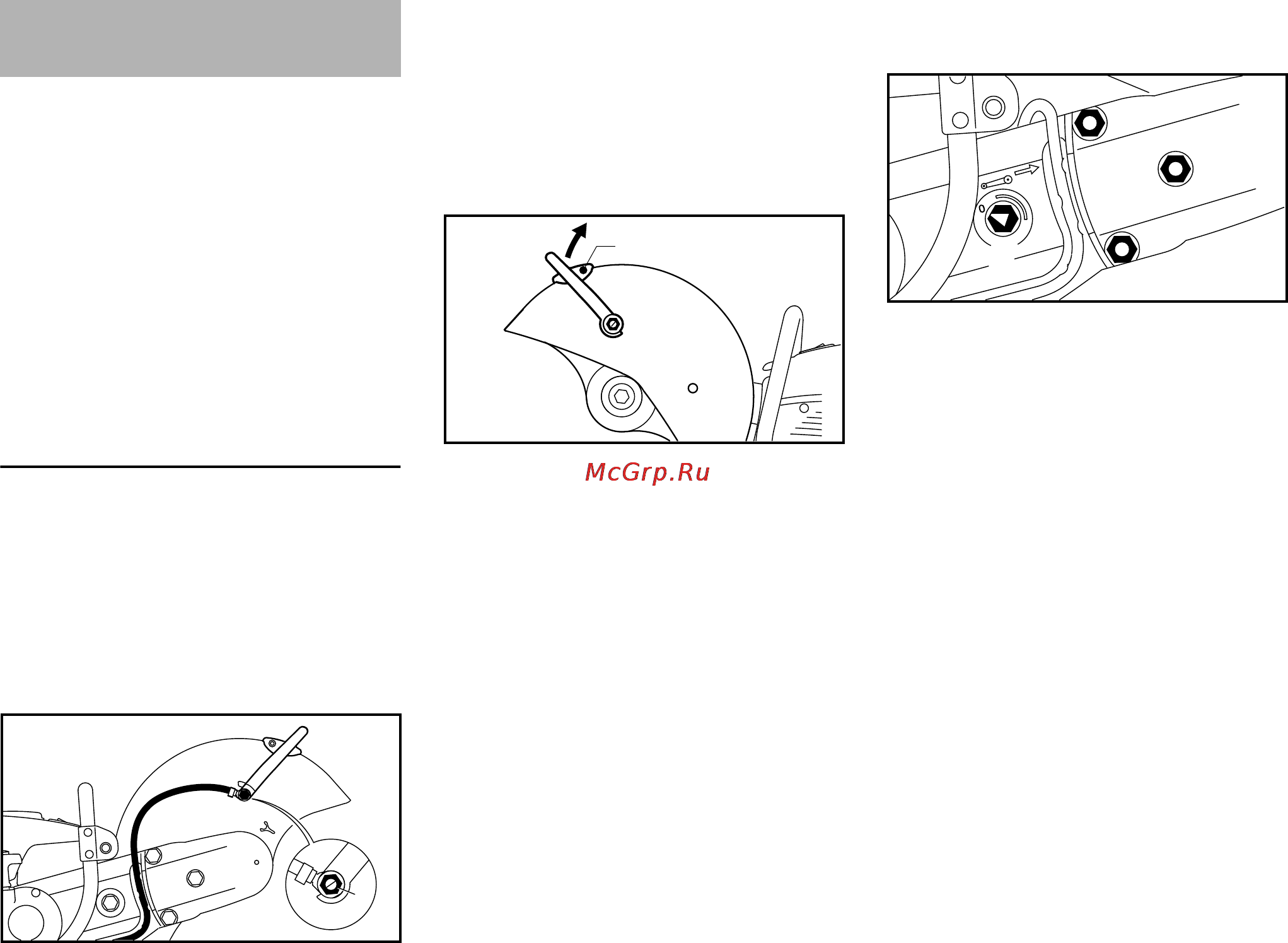

Монтаж снаружи (TS 700)
N Демонтировать абразивно-
отрезной круг (см. "Установка /
замена абразивно-отрезного
круга")
Демонтировать патрубок для подачи
воды
N Полый винт (1) выкрутить с
помощью комбинированного
ключа – при этом четырёхгранную
гайку на внутренней стороне
защиты извлечь из
направляющей
N Водяной шланг (2) со штуцером
снять с регулирующего рычага (3)
Демонтировать регулирующий рычаг
N Полый винт (1) выкрутить с
помощью комбинированного
ключа и извлечь вместе с
уплотнением – при этом
четырёхгранную гайку на
внутренней стороне защиты
извлечь из направляющей
N Выкрутить болт (2)
N Регулирующий рычаг (3)
повернуть вверх и снять
Ослабить натяжение поликлинового
ремня
N Для снятия натяжения
поликлинового ремня отпустить
гайки (1) – гайки (1) не
отвинчивать от распорных болтов
N При помощи универсального
ключа повернуть натяжную
гайку (2) против часовой стрелки
÷ прибл. на 1/4 оборота до
"прилегания = 0".
N Отвинтить гайки (1) от распорных
болтов – гайки (1) закреплены на
ременной защите от утери
Монтаж подшипника с
защитой
3
1
1
2
376BA079 KN
376BA080 KN
1
2
3
1
1
1
2
376BA091 KN
