TS 700, TS 800
pyccкий
25

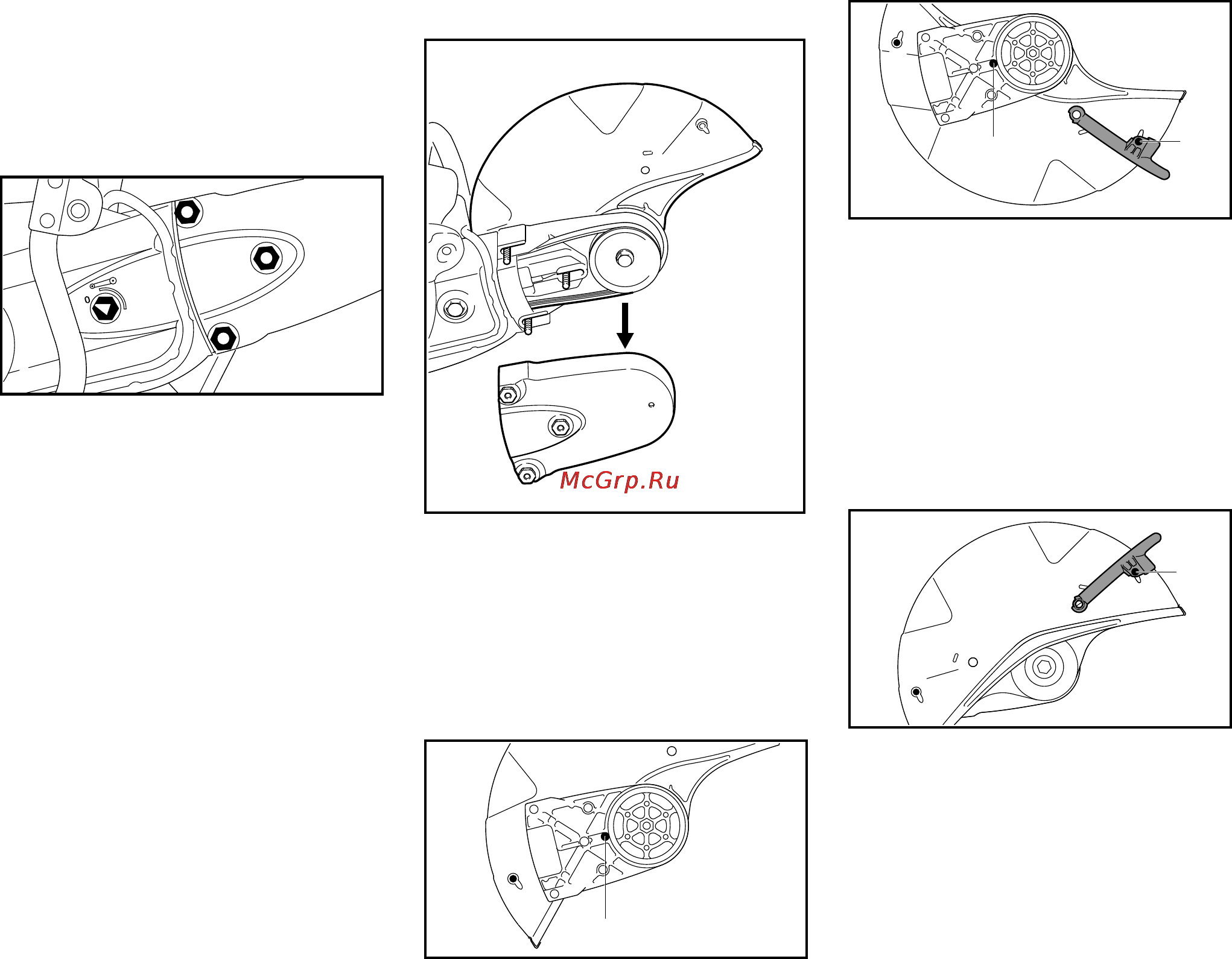

N Регулирующий рычаг (3)
повернуть вверх и снять
N Извлечь заглушку (4)
Ослабить натяжение поликлинового
ремня
N Для снятия натяжения
поликлинового ремня отпустить
гайки (1) – гайки (1) не
отвинчивать от распорных болтов
N При помощи универсального
ключа повернуть натяжную
гайку (2) против часовой стрелки
÷ прибл. на 1/4 оборота до
"прилегания = 0".
N Отвинтить гайки (1) от распорных
болтов – гайки (1) закреплены на
ременной защите от утери
Демонтировать ременную защиту
N Удалить ременную защиту (1),
поликлиновой ремень (2) снять с
переднего ременного шкива (3)
N Снять "Подшипник с защитой" (4)
"Подшипник с защитой" подготовить
для наружного монтажа
N Выкрутите упорные болты (1)
N Извлечь заглушку (2)
N Защиту повернуть в указанное
положение (см. рисунок)
N Ввинтить и затянуть упорный
болт (1)
N Вставить заглушку (2)
N Переместить регулирующий
рычаг (3) в положение A
N Ввинтить и затянуть болт (4)
N "Подшипник с защитой"
повернуть таким образом, чтобы
защита находилась на наружной
стороне
N Четырёхгранную гайку ввести в
направляющую защиты и
затянуть
N Короткий пустотелый винт (5) с
уплотнением на регулирующем
рычаге закрутить и затянуть
комбинированным ключом
N Вставить заглушку (2)
N Ввинтить и затянуть болт (4)
1
1
2
1
377BA015 KN
2
377BA016 KN
1
3
4
2
377BA017 KN
1
2
A
4
3
1
377BA018 KN
2
5
377BA019 KN
4
