Руководство по монтажу
8
Меры предосторожности
1 При подключении проводов к клеммной колодке источника
питания обращайте внимание на приведенные ниже
замечания.

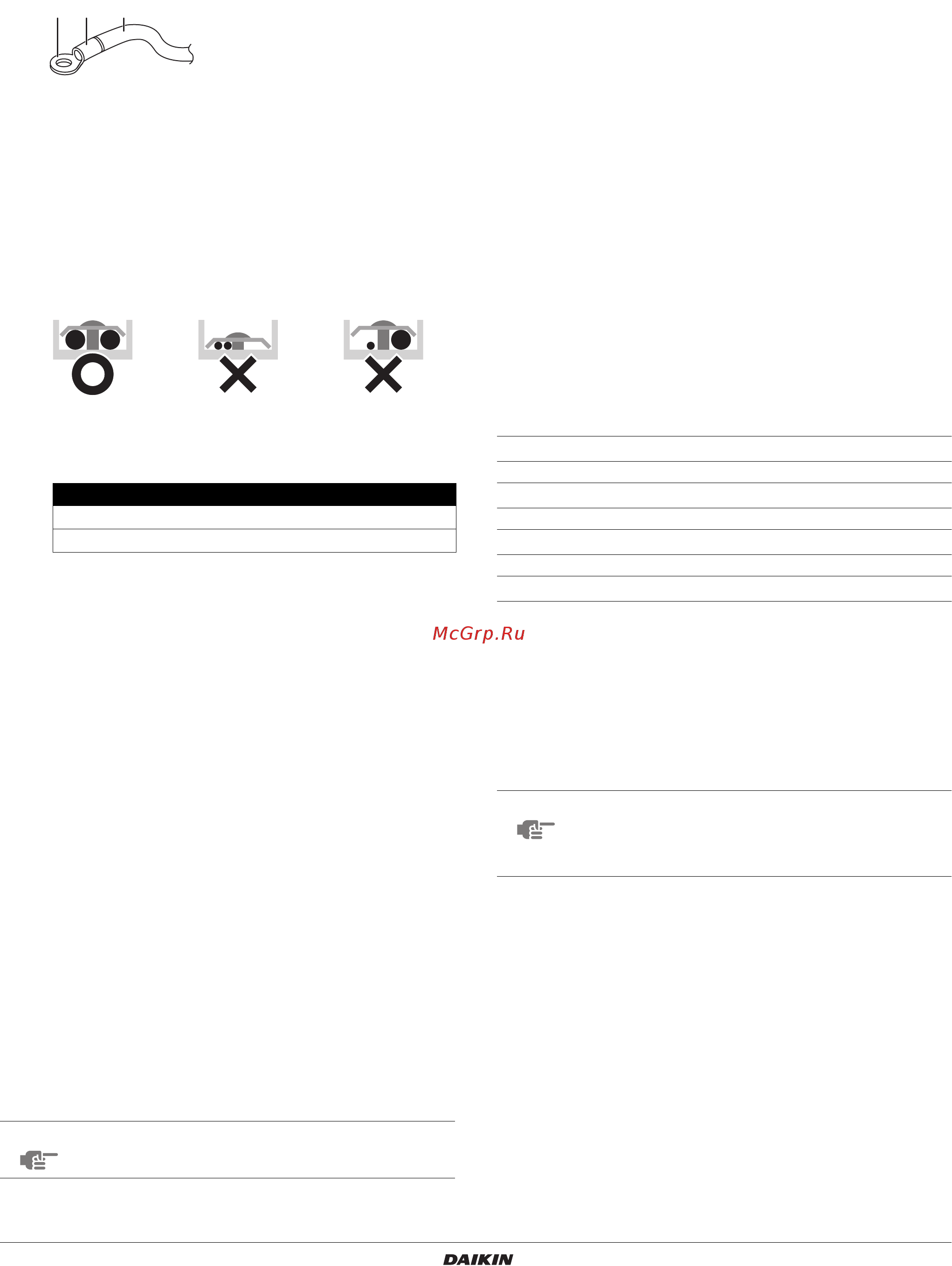

- Используйте круглый отогнутый разъем для
изоляционной втулки при подключении к клеммной
колодке для проводки агрегата. Если разъемы
недоступны, выполните следующие действия.
- Не присоединяйте к одной и той же клемме источника
питания провода, различающиеся по сортаменту
. (При
ослаблении соединения может произойти перегрев.)
- Для фиксации проводки используйте зажимы
(поставляются с агрегатом), чтобы предотвратить
попадание наружного воздуха в соединительную коробку.
Плотно затяните. При работе с проводкой убедитесь,
что проводка в порядке и провода не стопорят
распределительную коробку. Плотно закройте крышку.
- При подключении проводов одинакового сечения
присоединяйте их согласно
рисунку.
Используйте указанный электрический провод. Прочно
подсоедините провод к клемме. Зафиксируйте провод, не
прилагая чрезмерной силы к клемме. Моменты затяжки
указаны в следующей таблице.
- Закрепляя крышку распределительной коробки, следите
за тем, чтобы не зажать провода.
- Выполнив все подсоединения проводки, закройте зазоры
во вводах кабелей в корпусе герметиком или
изоляционным материалом (приобретается
на месте) во
избежание проникновения в агрегат мелких животных,
воды и грязи, что может вызвать короткое замыкание
вблоке управления.
2 Полный ток проводки между внутренними агрегатами не
должен превышать 12 A. При использовании двух проводов
питания толщиной более 2мм
2
(Ø1,6) отведите линию за
пределы клеммной колодки агрегата в соответствии со
стандартами электрооборудования.
Отвод должен быть защищен так, чтобы обеспечить степень
изоляции, равную самой проводке электропитания или
более надежную.
3 Не подключайте провода разного сечения к одному выводу
заземления. При ослаблении соединения может ослабнуть
защита.
4 Проводка пульта ДУ должна располагаться на расстоянии не
менее 50 мм
от проводки, соединяющей агрегаты, и от
других проводов. Невыполнение данного правила чревато
нарушениями работы вследствие электрических шумов.
5 Описание проводки пульта ДУ приведено в руководстве по
монтажу пульта ДУ, поставляемом вместе с пультом.
6
Не допускается подсоединять проводку, соединяющую
агрегаты, к проводке пульта ДУ. Это может привести
к повреждению всей системы.
7 Используйте только указанные провода, плотно закрепляйте
провода в клеммах. При присоединении проводов избегайте
приложения к клеммам внешних усилий. Содержите
проводку в полном порядке и следите за тем, чтобы провода
не создавали помех другому оборудованию, например,
препятствуя закрытию сервисной крышки. Убедитесь, что
крышка закрыта плотно. Неправильное подключение может
привести к перегреву и, в худшем
случае, к поражению
электротоком или возгоранию.
Пример проводки
При электрическом монтаже наружных блоков пользуйтесь
руководством по монтажу, прилагаемым к наружным блокам.
Проконтролируйте тип системы:
Парный тип или мультисистема: 1 пульт ДУ управляет
1 внутренним агрегатом (стандартная система).
Система с одновременной работой: 1 пульт ДУ управляет
2 внутренними агрегатами (2 внутренних агрегата работают
одинаковым образом)
Групповое управление:1 пульт ДУ управляет несколькими
(до 16) внутренними агрегатами (
все внутренние агрегаты
управляются с пульта дистанционного управления).
Управление с помощью 2 пультов ДУ: 2 пульта ДУ управляют
1 внутренним агрегатом.
Парный тип или мультисистема (См. рисунок 12)
Система с одновременной работой (См. рисунок 13)
Система с групповым управлением (См. рисунок 14)
Управление с помощью 2 пультов ДУ (См. рисунок 15)
Меры предосторожности
1 Вся проводка цепи передачи, кроме проводов пульта
дистанционного управления, выполнена на проводах
определенной полярности, которую необходимо
согласовывать с обозначениями контактных выводов.
2 В системе с групповым управлением выполняйте проводку
пульта дистанционного управления к главному блоку при
подключении к системе с одновременной работой (проводка
к подчиненному блоку не требуется).
3 В качестве пульта дистанционного
управления системы с
групповым управлением выбирайте пульт дистанционного
управления, соответствующий комнатному блоку с наиболее
значимыми функциями (например, с прилагаемой
перекидной задвижкой).
Момент затяжки (Н•м)
Клеммная колодка пульта ДУ 0,79~0,97
Клеммная колодка для проводки агрегатов 1,18~1,44
ПРИМЕЧАНИЕ
Заказчик может выбрать термистор пульта ДУ.
12 3
1 Круглый отогнутый разъем
2 Установите изоляционную
втулку
3 Проводка
1 Электропитание
2 Главный выключатель
3 Предохранитель
4 Пульт ДУ (дополнительное оборудование)
5 Внутренний агрегат (главный)
6 Внутренний агрегат (подчиненный)
ПРИМЕЧАНИЕ
При использовании группового управления нет
необходимости обозначать адрес внутреннего
агрегата. Адрес автоматически устанавливается
при включении питания.
