Руководство по монтажу
6
- Для изоляции оберните большую уплотнительную
подушку (поставляется) вокруг металлического зажима
исливного шланга и закрепите ее с помощью зажимов.
- Весь дренажный трубопровод в здании необходимо
изолировать (на месте).
- При невозможности установить сливной шланг
под достаточным уклоном закрепите его с помощью
дренажного подъемного трубопровода (приобретается
на месте).
Как работать с трубопроводом (См. рисунок
6)
- Подсоедините сливной шланг к дренажным подъемным
трубам и заизолируйте шланг с трубами.
- Подсоедините сливной шланг к дренажному отверстию на
внутреннем агрегате и закрепите его с помощью зажима.
Меры предосторожности
- Устанавливайте дренажные подъемные трубы на высоте
менее Н2.
- Дренажные подъемные трубы устанавливаются под
прямым углом к внутреннему агрегату на расстоянии
не более 300 мм от агрегата.
- Чтобы предотвратить появление воздушных пузырей,
установите сливной шланг прямо или немного
приподнятым (≤75 мм).
- В данном агрегате используется высоконапорный
дренажный насос. Особенностью этого
насоса является
следующее: чем выше расположен насос, тем тише звук
выпуска воды. Поэтому рекомендуется устанавливать
дренажный насос на высоте 300 мм.
Испытание дренажного трубопровода
По окончании установки трубопровода проверьте равномерность
слива.
Постепенно добавьте примерно 1л воды через отверстие
для выпуска воздуха.
Способ добавления воды (См. рисунок 10)
Проверьте поток слива.
В случае завершения работ с электропроводкой
Проверьте поток слива во время ХОЛОДНОЙ работы;
объяснение приведено в "Пробный запуск" на стр. 10.
Если работы с электропроводкой не
завершены
- Снимите крышку распределительной коробки, которая
крепится двумя винтами. Подключите однофазное
электропитание (50 Гц, 230 В) к разъемам 1 и 2 на
клеммной колодке проводки между агрегатами
инадежно подсоедините провод заземления
(см. рисунок 9).
- Закройте крышку распределительной коробки
ивключите питание.
- Не дотрагивайтесь до дренажного насоса. Это может
привести к поражению электрическим током.
- Осмотрев дренажный разъем, убедитесь, что
слив
работает.
- Проверив поток слива, выключите питание, снимите
крышку распределительной коробки и снова
отсоедините однофазное электропитание от
клеммной колодки проводки между агрегатами.
Установите крышку распределительной коробки на
место.
1 Потолочная плита
2 Подвесной кронштейн
3 Диапазон регулировки
4 Дренажный подъемный трубопровод (номинальный
диаметр виниловой трубы = 25 мм)
5 Сливной шланг (поставляется вместе с агрегатом)
6 Металлический зажим (поставляется вместе с агрегатом)
Декоративная панель H2
BYFQ60C 645 мм
BYFQ60B 630 мм
ПРИМЕЧАНИЕ
Уклон присоединенного сливного шланга
должен составлять не более 75 мм, чтобы
на дренажный разъем не воздействовало
дополнительное усилие.
Чтобы обеспечить уклон вниз 1:100, через
каждые 1-1,5 м устанавливайте подвесные
планки.
При объединении нескольких дренажных
труб установите трубы, как показано на
рисунок 8. Выберите сходящиеся
дренажные трубы, размер которых подходит
рабочей производительности агрегата.
1 Сходящиеся дренажные трубы
сТ-образным соединением
1 Пластмассовая лейка (с носиком длиной около 100 мм)
2 Вспомогательный выпуск слива (с резиновой затычкой)
(выпуск используется для слива воды из дренажного
поддона)
3 Расположение дренажного насоса
4 Дренажная трубка
5 Дренажный разъем (точка обзора потока воды)
1 Крышка распределительной коробки
2 Проводка между агрегатами
3 Кабель заземления
4 Клеммная колодка электропитания
5 Зажим
6 Проводка управления
7 Клеммная колодка
для проводов цепи передачи
8 Отверстие для кабелей
9 Наклейка с электрической схемой
(на задней стороне крышки распределительной
коробки)
10 Проводка пульта ДУ

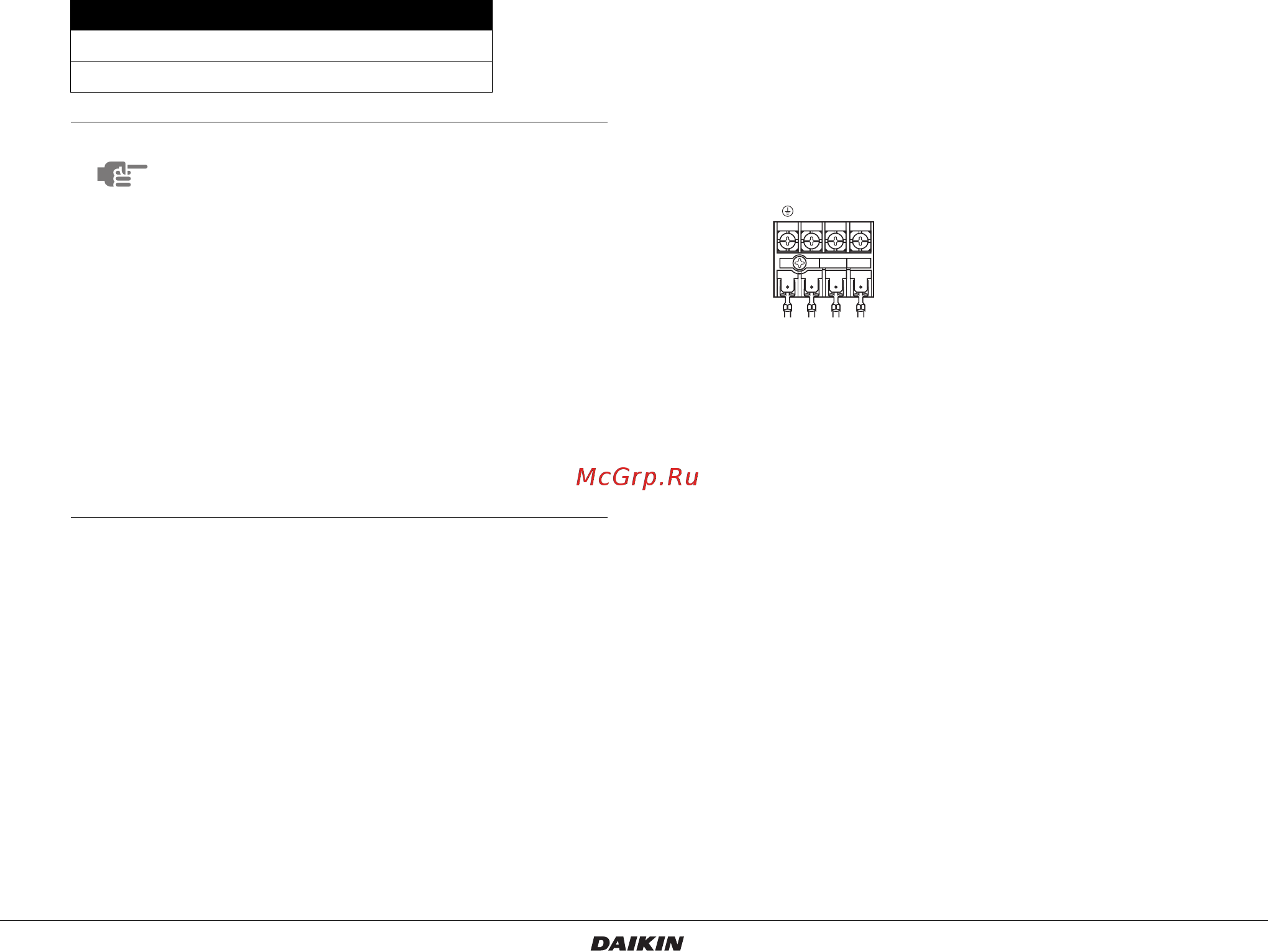

Клеммная колодка электропитания (4)
2
1
3
