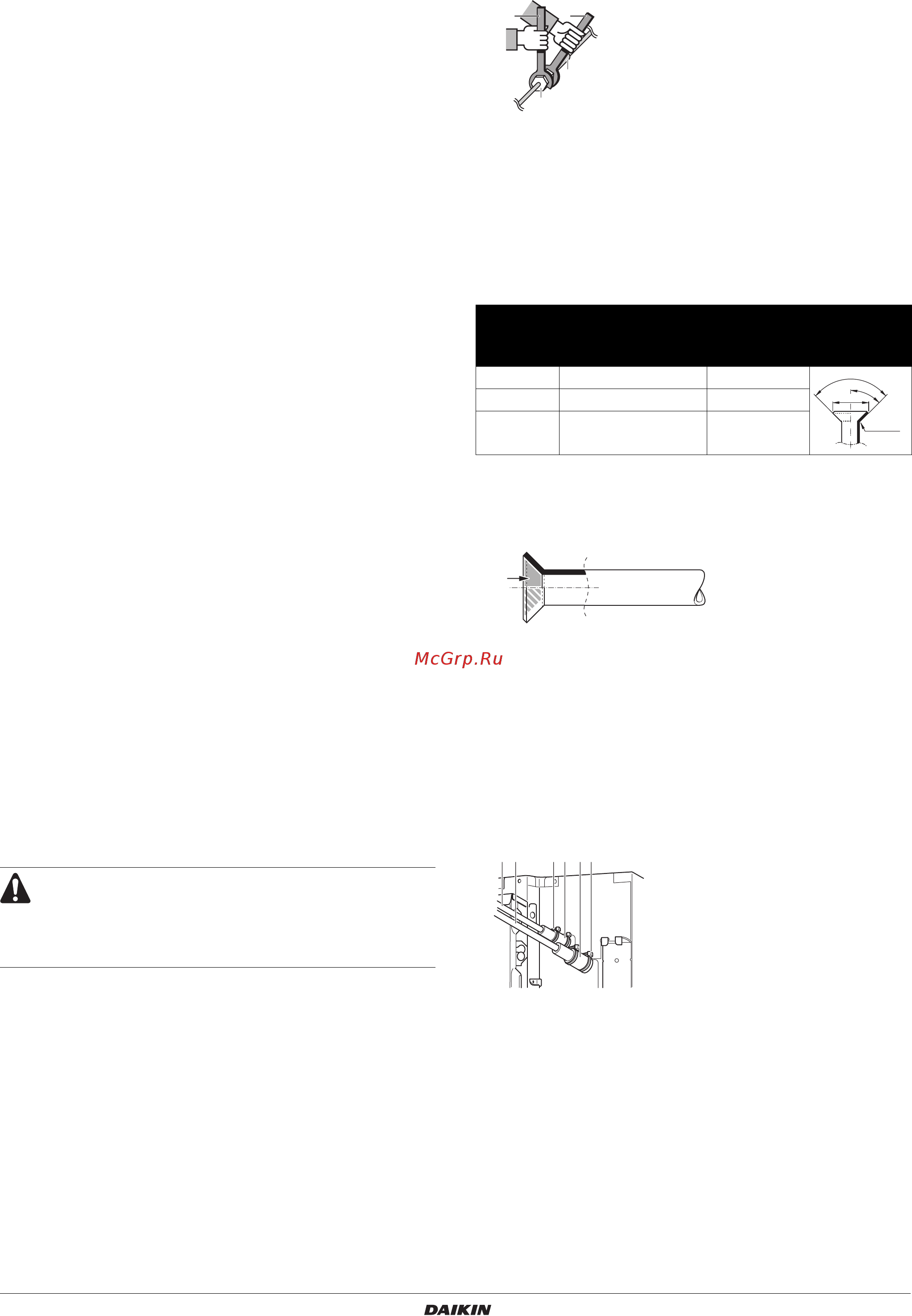

Руководство по монтажу
4
2 Закрепите бумажный шаблон для установки. (Только для
новых потолков.)
- Бумажный шаблон для установки совпадает с измерениями
отверстий в потолке. Подробности уточните у строителей.
- Центр отверстия в потолке обозначен на бумажном
шаблоне для установки. Центр агрегата обозначен на
корпусе агрегата.
- Отпечатанный шаблон можно поворачивать на 90°,
чтобы указать правильные размеры на всех 4 сторонах.
- После вырезания отпечатанного шаблона для монтажа
из упаковки прикрепите его к блоку входящими
в комплект поставки винтами, как показано на рисунок 7.
3
Отрегулируйте агрегат в правильное положение для монтажа.
(См. "Подготовка к установке" на стр. 3.)
4 Проверьте выравнивание агрегата по горизонтали.
- Не устанавливайте агрегат в наклонном положении.
Внутренний агрегат оснащен встроенным дренажным
насосом и поплавковым реле уровня. (Если агрегат
накренился против направления потока конденсата
(сторона дренажного трубопровода поднята), поплавковое
реле уровня может не сработать, из-за чего вода вытечет.)
- Проверьте выравнивание агрегата по всем четырем
углам с помощью ватерпаса или наполненной водой
виниловой трубки, как показано на рисунок 11.
5 Снимите бумажный шаблон для установки. (Только для
новых потолков.)
Рекомендации по монтажу труб
хладагента
Сведения о прокладке трубопровода хладагента до наружного
агрегата содержатся в руководстве по монтажу, которое входит
в комплект поставки наружного агрегата.
Выполните теплоизоляционные работы в полном объеме с обеих
сторон газового и жидкостного трубопроводов. В противном
случае возможны утечки воды.
Перед монтажом труб проверьте, какой тип хладагента
используется.
При резке и развальцовке труб следует применять материалы
и инструменты, совместимые с хладагентом R410A.
Во избежание попадания в трубу пыли, влаги или других
посторонних веществ обжимайте конец трубы либо
обматывайте его лентой.
Наружный блок загружается хладагентом.
Чтобы предотвратить утечку воды, выполните
теплоизоляционные работы в полном объеме с обеих
сторон газового и жидкостного трубопроводов. При
использовании теплового насоса температура в газопроводе
может достигать 120°C, поэтому используйте изоляцию,
обладающую
достаточной устойчивостью к такой
температуре.
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа – обычный и динамометрический.
Следите за тем, чтобы в контур хладагента не попадали
посторонние среды, например воздух.
Для фланцевых соединений используйте только закаленные
материалы.
Размеры накидных гаек и значения моментов затяжки
приведены в
Таблица 1. (Если гайки перетянуть, то можно
повредить развальцованную часть трубы, что приведет
кутечке хладагента.)
Таблица 1
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
кзатяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Если во время работы происходит утечка хладагента,
проветрите помещение. При сильном нагреве хладагент
выделят токсичный газ.
Убедитесь
в отсутствии утечек хладагента. Токсичный газ
может выделяться при утечке хладагента в помещениях
и воздействии на него тепла от обогревателей, кухонных
плит и др.
В заключение установите изоляцию, как показано на
рисунке ниже (используйте вспомогательные детали,
входящие в комплект поставки)
1 Бумажный шаблон для установки
2 Винты (поставляются вместе с агрегатом)
3 Центр отверстия в потолке
1 Уровень воды
2 Виниловая трубка
Установка должна производиться аттестованными
специалистами. Материалы и порядок монтажа
должны полностью соответствовать существующим
национальным и международным нормам. В Европе
должен использоваться действующий стандарт EN378.
Диаметр
труб
Момент затяжки
Размеры
развальцова-
нного торца
трубы A (мм)
Форма
развальцовки
Ø6,4 15~17 Н•м 8,7~9,1
Ø9,5 33~39 Н•м 12,8~13,2
Ø12,7 50~60 Н•м 16,2~16,6
1
2
4
3
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
R0.4~0.8
45
2
90
2
A
4 551 2 3
1 Жидкостная линия
2 Газовая трубка
3 Изоляция для арматуры
для жидкостной трубы
4 Изоляция для арматуры
для газовой трубы
5 Зажимы
(используйте 2 зажима
для изоляции)
