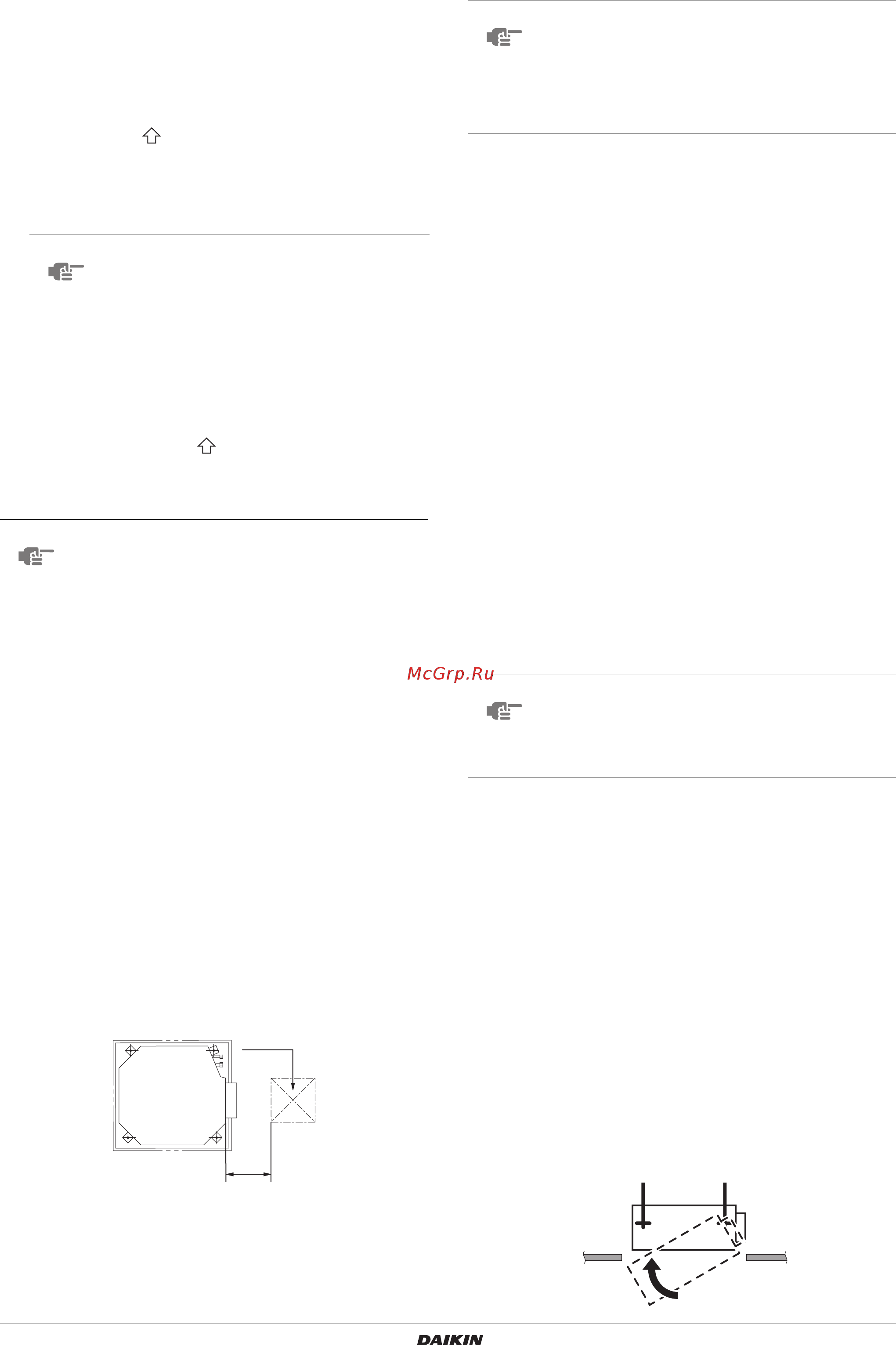

Руководство по монтажу
3
3 Направления потоков воздуха
Выберите направления потоков воздуха, наиболее
подходящие для помещения и места установки. Для
выпуска воздуха в 3 направлениях необходимо выполнить
настройки на месте с помощью пульта ДУ и закрыть
воздуховыпускные отверстия. См. руководство по монтажу
дополнительного комплекта блокирующих накладок
и "Задание параметров на месте эксплуатации" на стр. 9.
(См. рисунок 1) ( : направление потока воздуха)
4 Для монтажа используйте подвесные болты. Убедитесь, что
потолок достаточно прочный и выдерживает вес
внутреннего агрегата. Если потолок недостаточно прочен,
укрепите его перед монтажом агрегата.
(Шаг установки указан на бумажном шаблоне. По этому
шаблону проверяются места, требующие укрепления.)
Информация о пространстве, необходимом для установки,
приведена на рисунок 2 ( : направление потока воздуха)
Подготовка к установке
1 Соответствие отверстий в потолке положению агрегата
иподвесных болтов.
В случае декоративной панели
BYFQ60C: см. рисунок 3.1
BYFQ60B: см. рисунок 3.2
Установите агрегат так, чтобы смотровое отверстие
располагалось на стороне блока управления, где будет
просто проводить техническое обслуживание и осмотр
блока управления и дренажного насоса.
В случае декоративной панели BYFQ60B
2 Отметьте, где нужно, необходимые для установки отверстия
в потолке. (Для имеющихся потолков.)
- Размеры отверстий в потолке устанавливаются по
бумажному шаблону для установки.
- Проделайте необходимые для установки отверстия
в потолке. Через отверстие на кожухе или через
смотровое отверстие проложите трубопроводы
хладагента, дренажный трубопровод и проводку для
пульта ДУ (за исключением беспроводного пульта ДУ).
Относится к каждой секции трубопровода или
проводки.
- Когда отверстия в потолке будут проделаны, может
потребоваться укрепить балки потолка для поддержания
уровня потолка и предотвращения его вибрации.
Подробности уточните у строителей.
3
Установите подвесные болты. (Используйте болты M8~M10.)
Для укрепления потолков, которые должны выдерживать вес
агрегата, используйте анкеры для имеющихся потолков и
врезные втулки, врезные анкеры или другие приобретаемые
на месте детали для новых потолков. Прежде, чем
продолжать работу, отрегулируйте зазор от потолка.
Пример установки (См. рисунок 4)
Монтаж внутреннего агрегата
При установке дополнительных принадлежностей (за исключением
декоративной панели) также используйте руководство по монтажу
дополнительных принадлежностей. В зависимости от условий на
месте может оказаться легче установить дополнительные
принадлежности до монтажа внутреннего агрегата. Однако на
имеющихся потолках комплект для впуска свежего воздуха всегда
устанавливается до монтажа агрегата.
1 Установите агрегат в отверстия в потолке.
- Прикрепите подвесной кронштейн к подвесному болту.
Надежно закрепите его с помощью гайки и шайбы
с верхней и нижней сторон подвесного кронштейна.
- Закрепление подвесного кронштейна (См. рисунок 5)
1 Многопоточное нагнетание воздуха
2 Нагнетание воздуха в 4 направлениях
3 Нагнетание воздуха в 3 направлениях
ПРИМЕЧАНИЕ
Показанные в рисунок 1 направления потоков
воздуха являются лишь примерами возможных
направлений потоков воздуха.
1 Выпуск воздуха
2 Впуск воздуха
ПРИМЕЧАНИЕ
Оставьте пространство не менее 200 мм там, где
отмечено *, на сторонах, где выпуск воздуха закрыт.
1 Размеры декоративных панелей
2 Размеры отверстий в потолке
3 Размеры внутреннего агрегата
4 Расстояния между подвесными болтами
5 Трубопроводы хладагента
6 Подвесной болт (4 шт.)
7 Подвесной потолок
8 Подвесной кронштейн
1 Смотровое отверстие
1
(300)
450×450
ПРИМЕЧАНИЕ
Установка возможна при размере потолка 660 мм
(отмечено звездочкой *). Однако для получения
размера перекрытия потолочной панели 20 мм
расстояние между потолком и агрегатом должно
составлять не более 45 мм. Если расстояние между
потолком и агрегатом превышает 45 мм, установите
уплотнительный материал или накладной потолок.
1 Потолочная плита
2 Анкер
3 Длинная муфта или винтовая стяжка
4 Подвесной болт
5 Подвесной потолок
ПРИМЕЧАНИЕ
Все упомянутые выше детали приобретаются
на месте.
За консультацией по установке, отличающейся
от стандартной, обращайтесь к ближайшему
дилеру.
1 Гайка (приобретается на месте)
2 Шайба (поставляется вместе с агрегатом)
3 Подвесной кронштейн
4
Сдвоенная гайка (приобретается на месте и затягивается)
