Ariston GENUS ONE SYSTEM 35 [14/48] Установка

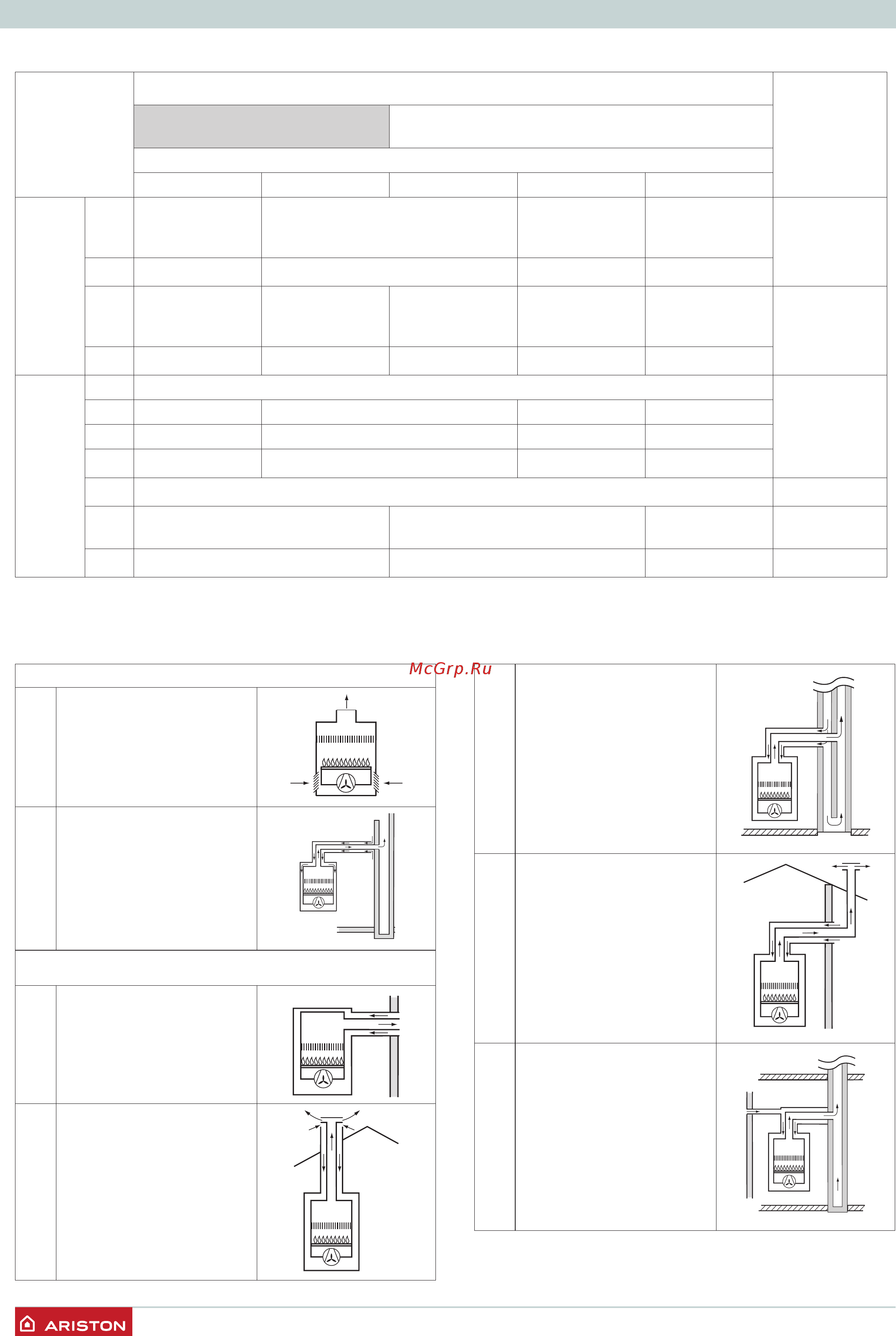

![Ariston GENUS ONE 24 [14/48] Установка](/views2/1766486/page14/bge.png)
14 /
УСТАНОВКА
Типы и длины трубопроводов подачи воздуха и отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Типы дымоходов/воздуховодов
B - Подача воздуха из помещения (открытая камера сгорания)
B23
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
B33
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
С - Подача воздуха снаружи (закрытая камера сгорания)
C13
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
C33
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
C43
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C53
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
C83
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
Тип газохода
Максимальная длина дымохода/воздуховода, м
Диаметры
труб, мм
GENUS ONE
GENUS ONE NET
GENUS ONE SYSTEM
12 18 24 30 35
Коаксиальная система
C13
C33
C43
26 8 7 6
ø 60/100
B33 26 8 7 6
C13
C33
C43
33 20 21 20 24
ø 80/125
B33 33 20 21 20 24
Раздельная система
S1 =S2
ø 80/80
C13 29 = 29 36 = 36 30 = 30 23 = 23
C33 38 = 38 48 = 48 40 = 40 30 = 30
C43 29 = 29 36 = 36 30=30 23 = 23
S1 + S2
C53
C83
50 60 45 ø 80/80
B23 50 60 45 ø 80
