16 /
УСТАНОВКА

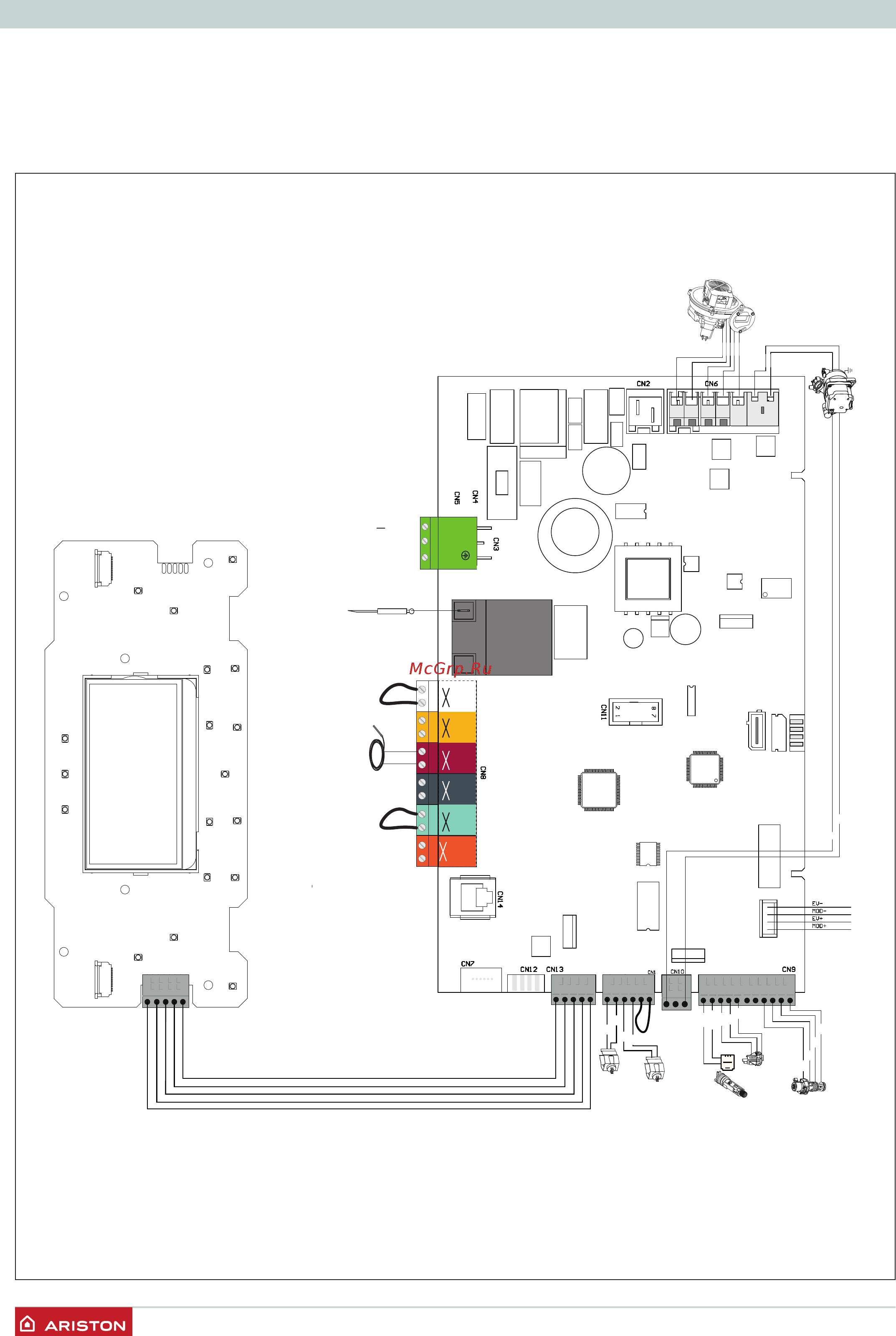

Электрическая схема
С целью обеспечения безопасности поручите квалифицированному
специалисту тщательно проверить все электрические соединения.
ПРОИЗВОДИТЕЛЬ НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ,
ПРИЧИНЕННЫЙ ОТСУТСТВИЕМ НАДЛЕЖАЩЕГО ЗАЗЕМЛЕНИЯ
ИЛИ НЕНАДЛЕЖАЩИМИ ПАРАМЕТРАМИ СЕТИ ЭЛЕКТРОПИТАНИЯ.
Nr = черный
Bi = белый
Bl = синий
Mr = коричневый
Rs = красный
Gr = серый
BUS
T B
FLOOR
TA2
230 V
SE TNK SOL TA1
230 V
230 V 230 V 230 V 230 V
N L
N
L
Bk
Bk
Gry
Bk
Bl
Br
Bk
Bl
Rd
Wh
Br
Rd
Bl
Bl
Rd
Трехходовой клапан с
электроприводом
Датчик давления воды
Датчик проока ГВС
Датчик t на возврате
из отопления
Датчик t на подаче
в отопление
Газовый клапан
Br
Bk
Модулируемый
вентилятор
Циркуляционный насос
Электрод контроля
пламени/розжига
