ПУСК В ЭКСПЛУАТАЦИЮ
Вход в меню и изменение настроек
Меню 2 - параметры котла Подменю 3 - параметр 1
Максимальная тепловая мощность, устанавливаемая
регулятором давления (модулятором) на газовом клапане
Подменю 2 - параметр 0 Режим плавного розжига
(пониженное
давление при розжиге)
Подменю 3 - параметры 5 и 6
Режим задержки розжига (защита от частых включений)
Регулировка максимальной мощности системы
отопления

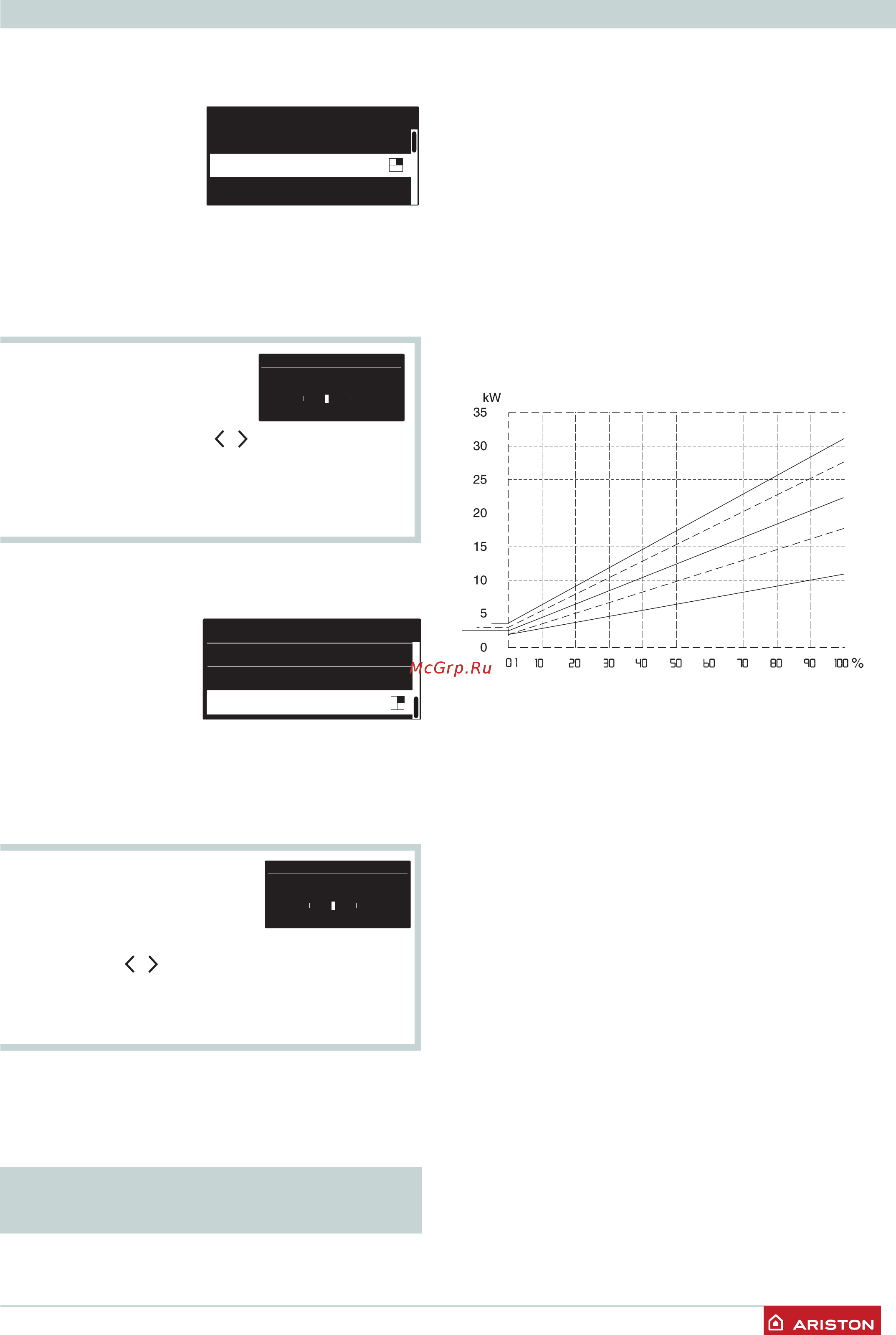

Этот параметр ограничивает полезную мощность котла.
Процентное соотношение, эквивалентное мощности в
диапазоне от минимальной (0) до максимальной (99) мощности,
показано на графике ниже.
Для проверки максимальной мощности котла в режиме
отопления войдите в меню 2/ подменю 3 / параметр 1.
Проверка мощности в режиме розжига
Мощность при розжиге может быть задана в диапазоне от
минимально допустимого до максимально допустимого
значения. Изменять данный параметр следует, если во время
розжига давление на выходе газового клапана (измеренное
при работе котла в режиме ГВС) не совпадает со значениями,
указанными в таблице “Сводная таблица параметров по типам
газа”.Для проверки мощности в режиме розжига войдите в меню
2 / подменю 2 /параметр 0.При необходимости соответствующим
образом измените значение параметра.
Регулировка задержки розжига
Данный параметр (меню 2/ подменю 3 /параметр 5) позволяет
задавать ручной (0) или автоматический (1) режим установки
времени задержки очередного розжига горелки после
достижения заданной температуры по датчику температуры на
подаче в контур отопления.В режиме ручной настройки можно
с помощью соответствующего параметра (меню 2/ подменю
3 /параметр 6) задавать задержку в диапазоне от 0 до 7 мин.В
автоматическом режиме (AUTO) электронная плата управления
котла задает задержку в зависимости от заданной температуры.
30,3
27,5
21,5
17,5
11,8
MODELS 35
MODELS 30
MODELS 24
MODEL 18
MODEL 12
3,5
3,0
2,5
2,3
Если обнаружено, что значение CO2
отличается от значений, приведенных
в таблице, нажмите OK. После
нескольких секунд дисплей показывает
Регулировочную полосу-индикатор.
Нажмите кнопки b
для настройкинужное значение СО2.
Возможно изменение значения в пределах.
± 0,5%. Нажмите OK
для подтверждения и переходите к следующей операции.
Если обнаружено, что значение
CO2 отличается от значений,
приведенных в таблице, нажмите OK.
После нескольких секунд дисплей
показывает Регулировочную полосу-
индикатор. Нажмите кнопки b
для настройкинужное значение СО2. Возможно изменение
значения в пределах.
± 0,5%. Нажмите OK для подтверждения
и переходите к следующей операции.
Проверка содержания CO2 при минимальном расходе
газа
Нажмите кнопку b > для
выбора Мин. мощность
На дисплее отображается
режим функции «Трубочист»
Мин. мощность.
Перед выполнением анализов процесса горения подождите 1
минуту, пока работа котла стабилизируется.
Определите значение содержания CO2 (в %) и сравните его со
значениями в Таблице A.
Если значение C02 (%) соответствует указанному в таблице,
переходите к следующей операции.
Макс. мощность отопления
Мин. мощность отопления
Режим "ТРУБОЧИСТ" активен
Макс.мощность ГВС
Макс. мощность отопления
Мин. мощность отопления
Режим "ТРУБОЧИСТ" активен
Макс.мощность ГВС
Макс.мощность ГВС
Мин. мощность отопления
Режим "ТРУБОЧИСТ" активен
Макс.мощность отопления
ПРИМЕЧАНИЕ: “РЕЖИМ “ТРУБОЧИСТ” ОТКЛЮЧАЕТСЯ
АВТОМАТИЧЕСКИ ЧЕРЕЗ 30 МИНУТ ИЛИ ВРУЧНУЮ, ПУТЕМ
КРАТКОВРЕМЕННОГО НАЖАТИЯ КНОПКИ “RESET».
Pегулирование содержания CO2 при максимальном
расходе газа (режим нагрева воды для бытовых
нужд)
Нажмите кнопку b > для
выбора Макс.мощность ГВС
На дисплее отображается
режим функции «Трубочист»
Макс. мощность ГВС.
Перед выполнением анализов
процесса горения подождите
1 минуту, пока работа котла стабилизируется.
Определите значение содержания CO2 (в %) и сравните его со
значениями в Таблице A.
Если значение C02 (%) соответствует указанному в таблице,
переходите к следующей операции.
Шаг 7 - Завершение регулировки
Выйдите из “Режим “Трубочист”, нажав на кнопку “RESET”.
Прекратите отбор горячей воды.
Установите на место переднюю панель установки.
Установите на место заглушку отбора проб газов.
Макс. мощность отопления
Мин. мощность отопления
Режим "ТРУБОЧИСТ" активен
Макс.мощность ГВС
Макс. мощность отопления
Мин. мощность отопления
Режим "ТРУБОЧИСТ" активен
Макс.мощность ГВС
Макс.мощность ГВС
Мин. мощность отопления
Режим "ТРУБОЧИСТ" активен
Макс.мощность отопления
Макс.мощность ГВС
- +
Мин. мощность
- +
